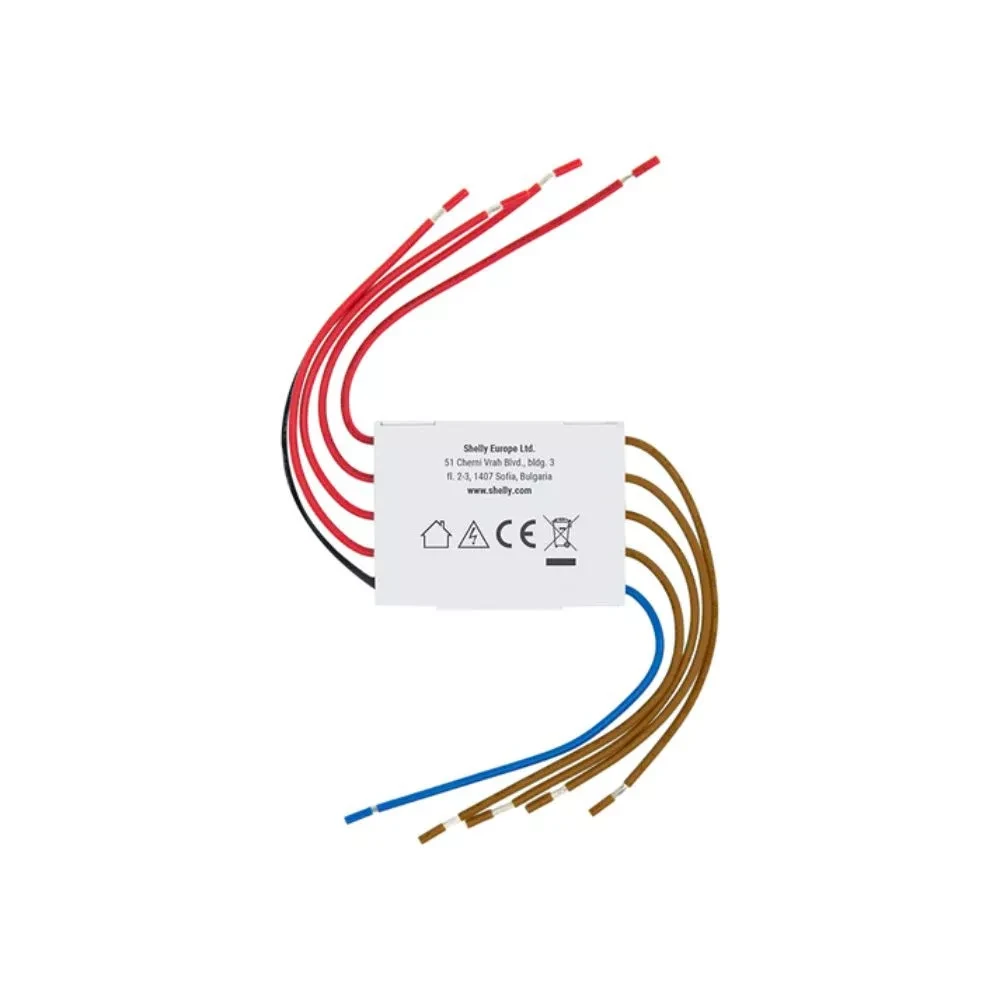

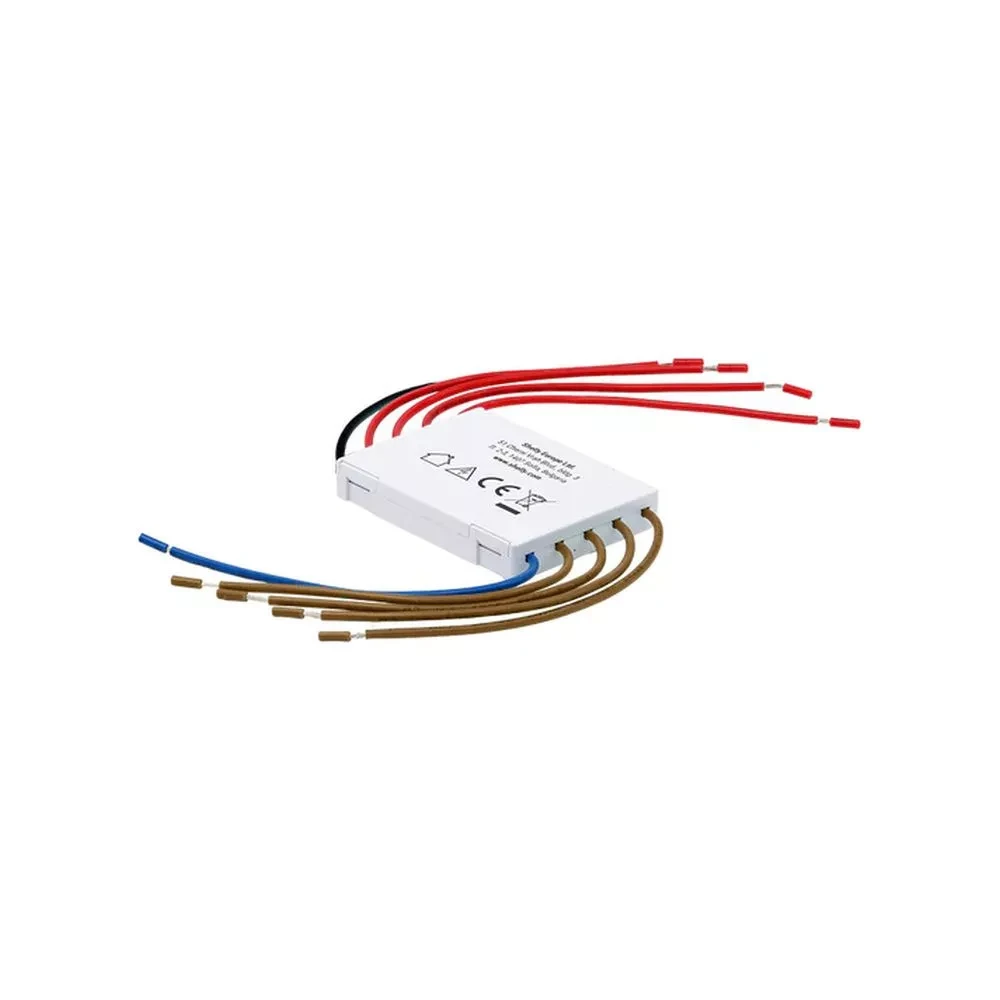

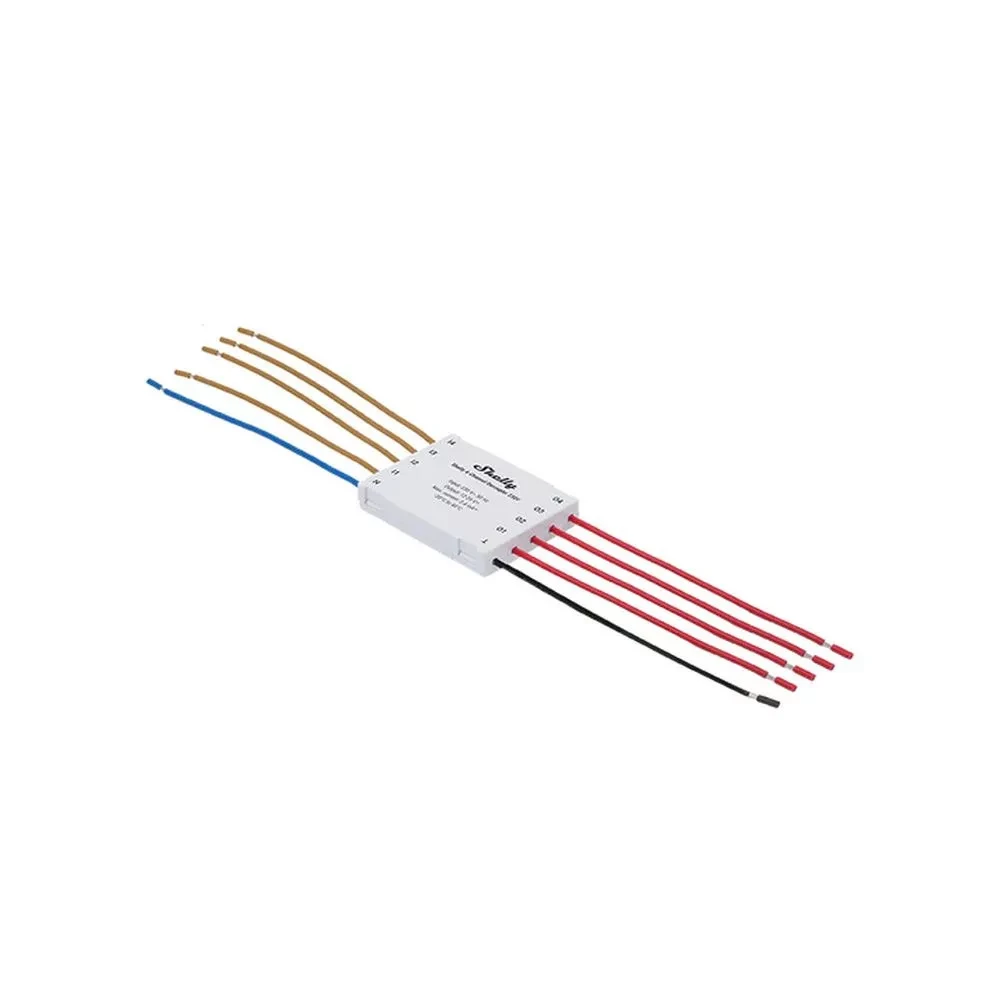

Der Shelly 4-Kanal-Entkoppler 230V ist ein Vierfach-Entkopplermodul, mit dem das vorhandene 230 V~-Signal (z. B. Wandschalter, Relaisausgang) sicher in ein Niederspannungs-DC-Startsignal umgewandelt werden kann. Somit können die digitalen (DC)-Eingänge von Shelly-Geräten auch mit AC-seitigen Bedienelementen angesteuert werden, ohne dass die Netzspannung direkt auf die Niederspannungsseite geht.

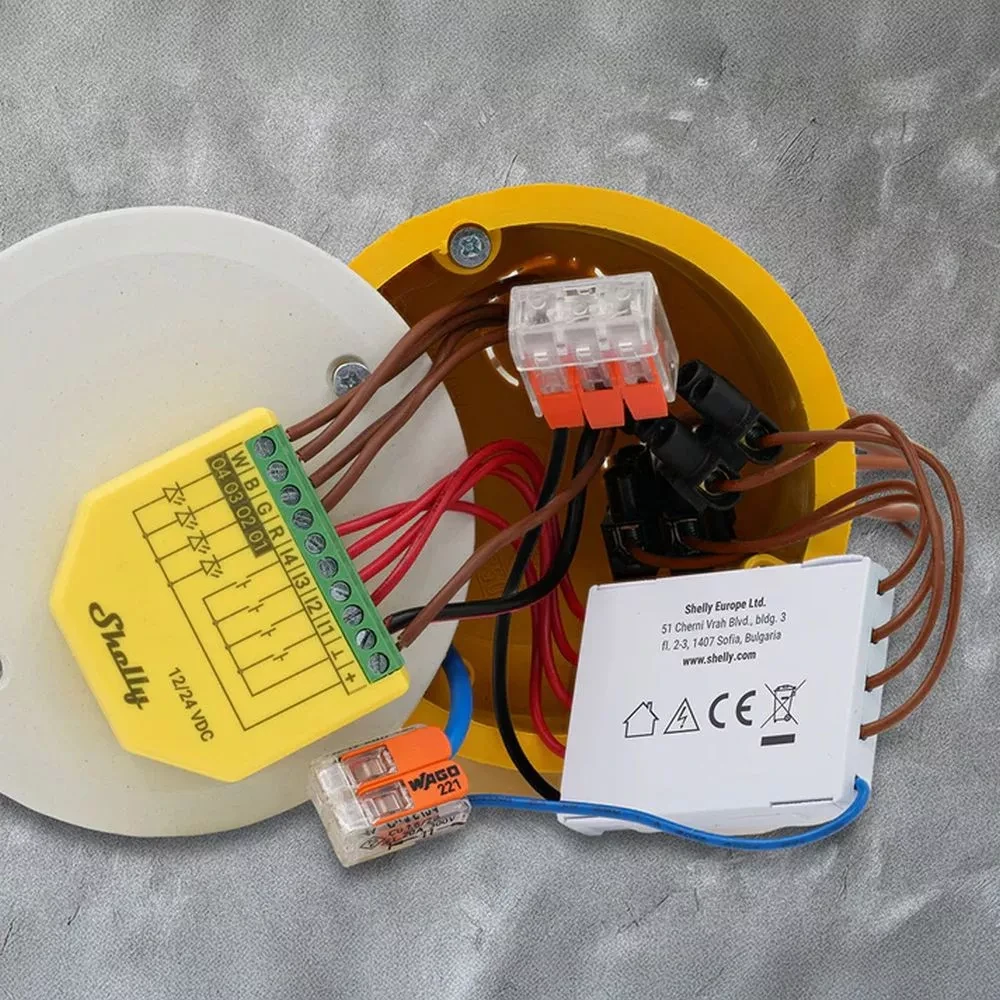

Ideal für Nachrüstung und Renovierung: Die vorhandenen Schalter bleiben erhalten, das Signal wird jedoch bereits an die Shelly Plus/Pro RGBW-Controller und die Shelly Plus Uni- oder Plus Add-on-DC-Eingänge gesendet. Das Vierfach-Design ermöglicht die unabhängige Verwaltung mehrerer Stromkreise innerhalb eines einzigen kompakten Moduls.

Das Modul ist ein kabelgebundenes, passives Zubehör; die eigentliche Logik/Automatisierung läuft auf dem angeschlossenen Shelly-Gerät. Optische Isolierung erhöht die Sicherheit und Zuverlässigkeit in gemischten (AC-DC) Systemen.

Hauptmerkmale des Produkts

- Isolierung und Steuerung von Gleichstromlasten: Nutzung des vorhandenen Wechselstroms zur Steuerung der Eingänge von Gleichstromgeräten. Geeignet zum Nachrüsten, externe/Sonderschalter.

Smart-Home-Protokolle und Plattformkompatibilität

- Typ: passives, kabelgebundenes Zubehör (nicht vernetztes Gerät).
- Kompatible Shelly-Geräte: Shelly Plus RGBW PM, Shelly Pro RGBWW PM, Shelly Plus Uni, Shelly Plus Add-on.
- Verwendung: Ermöglicht den Start von Gleichstromeingängen über Wechselstrom mit optischer Isolierung. Die Steuerung und Automatisierung erfolgt durch den angeschlossenen Shelly.

Intelligente Funktionen

- Sichere Signalübertragung: Wandelt das 230 V~-Schaltereignis in einen Niederspannungs-DC-Auslöser um.
- Multi-Loop-Steuerung: Vier unabhängige Kanäle können separat an DC-Eingänge und Funktionen angeschlossen werden.
- Flexibler Einsatz: Übertragung von Signalen von Schaltern, Tastern oder Sensoren mit AC-Ausgang (z. B. PIR, Mikrowelle, Handwelle, Lichtsensor) auf DC-Eingänge.

Elektrische Funktionen

- Eingang: 230 V~ 50 Hz (L-, N-Draht)
- Ausgänge: 4× DC-Trigger (O1–O4 und gemeinsamer ⊥)
- Max. Ausgangsstrom: 2,4 mA⎓
- Verbrauch: < 0,6 W

Weitere Funktionen

- Abmessungen (H×B×T): 44 × 34 × 7 mm
- Gewicht: ~25 g
- Kabellänge: ~80 mm; Ausblendung: ~5 mm

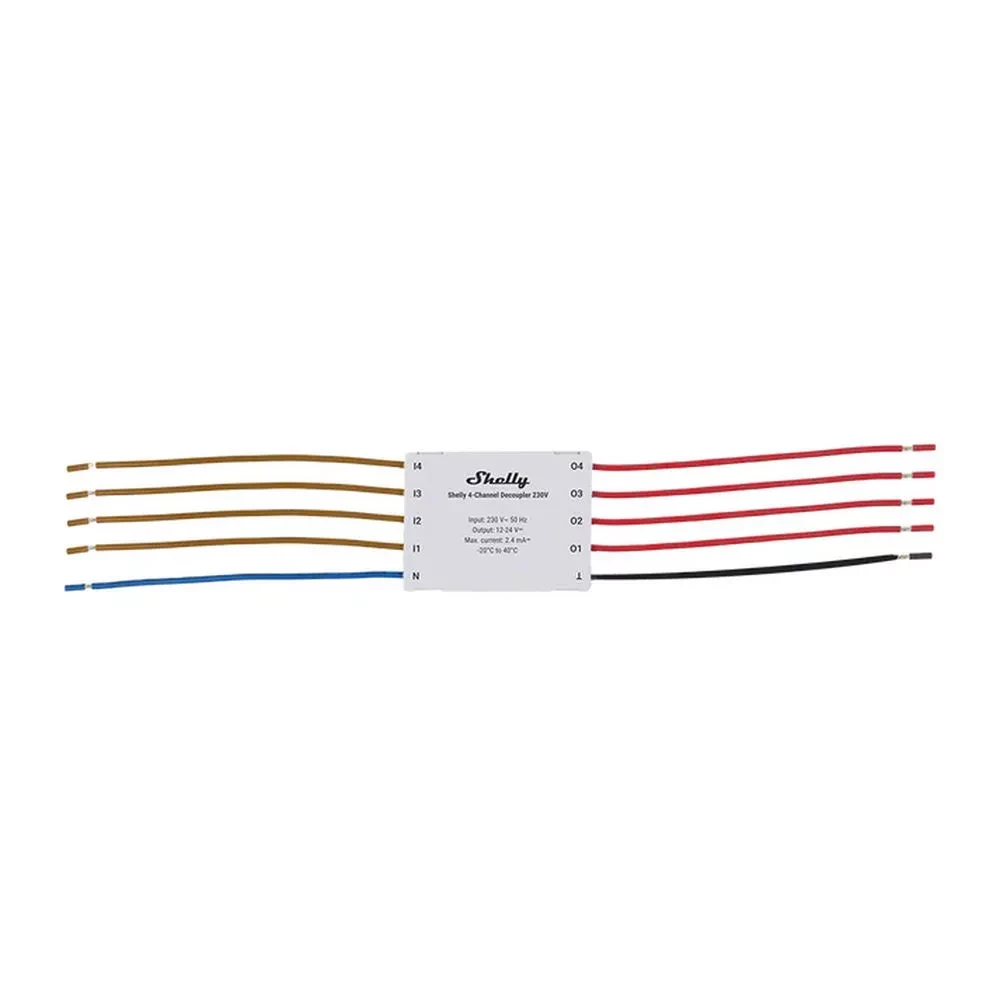

- Kabelfarben (4 Kanäle): Braun (I1–I4, AC-Eingänge), Blau (N), Rot (O1–O4, DC-Ausgänge), Schwarz (⊥, DC GND)
- Betriebstemperatur: 0–40 °C; Luftfeuchtigkeit: 30–70 % RH; max. Höhe: 2000 m
- Gehäusefarbe: Weiß
- Installation: Verkabelung, die eine elektrische Installation erfordert; Die Steuerung erfolgt über das angeschlossene Shelly-Gerät

Technische Spezifikationen

- Anzahl der Kanäle: 4
- Eingang: 230 V~ 50 Hz (L, N)
- Ausgang: 4× DC-Trigger (O1–O4, gemeinsam ⊥)
- Max. Ausgangsstrom: 2,4 mA⎓
- Stromverbrauch: < 0,6 W
- Abmessungen: 44 × 34 × 7 mm
- Gewicht: ~25 g
- Kabellänge/Rohling: ~80 mm / ~5 mm
- Kabelfarben: Braun (I1–I4), Blau (N), Rot (O1–O4), Schwarz (⊥)
- Betriebsumgebung: 0–40 °C; 30–70 % relative Luftfeuchtigkeit; max. 2000 m
- Kompatibilität: Shelly Plus RGBW PM, Shelly Pro RGBWW PM, Shelly Plus Uni, Shelly Plus Add-on
- Design: passive optische Isolierung (optischer Koppler), nicht netzbetriebenes Zubehör
