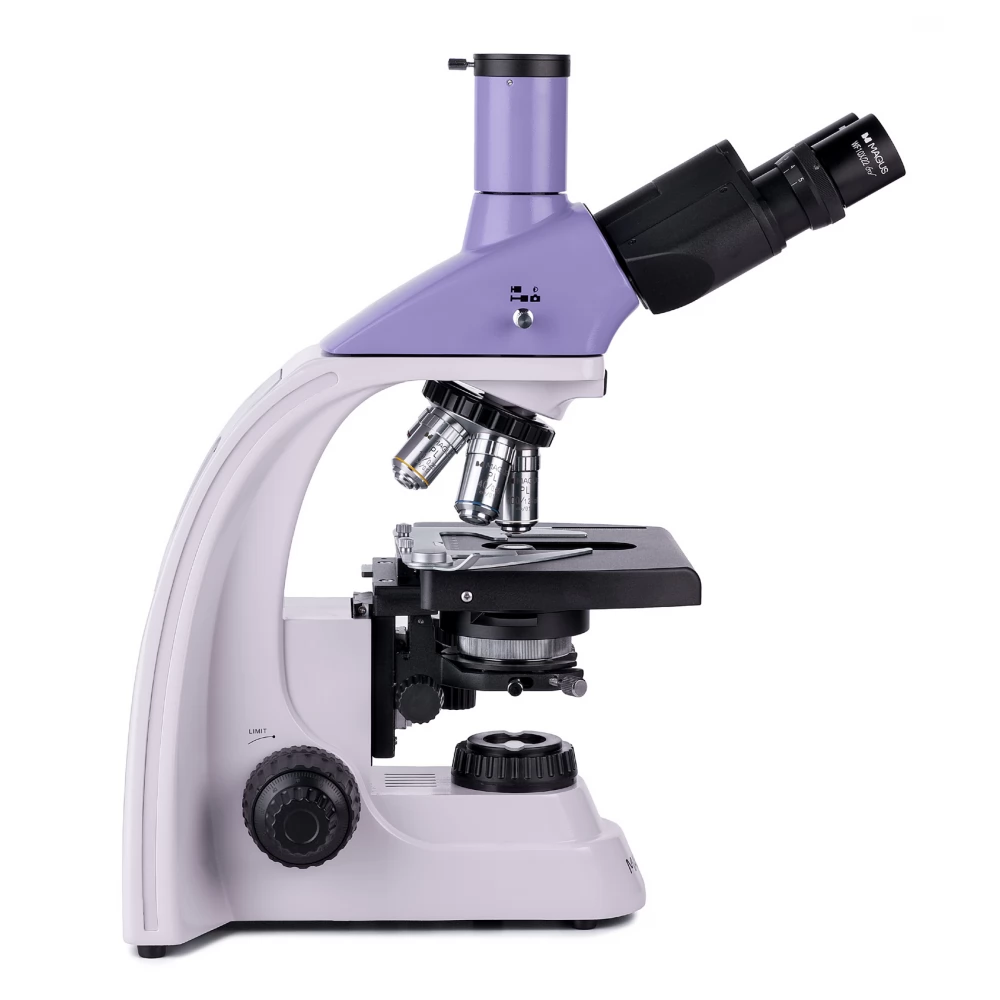

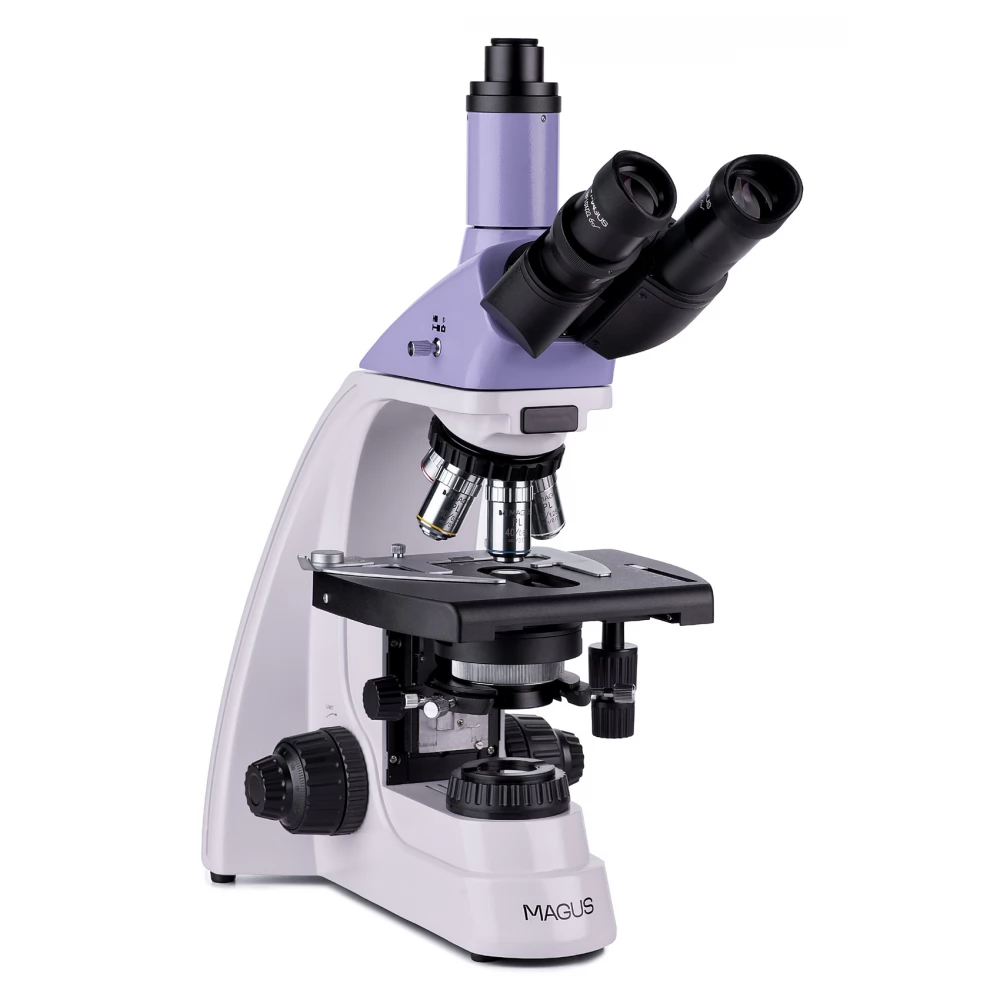

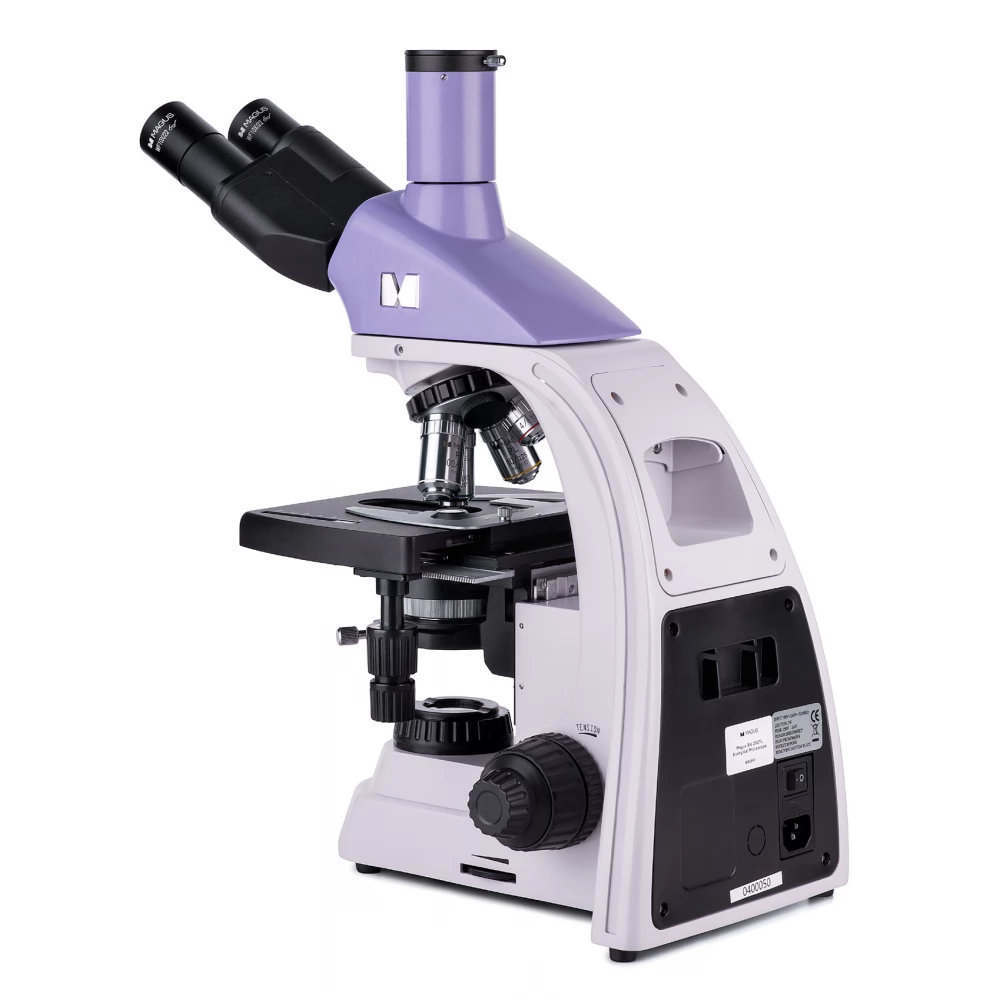

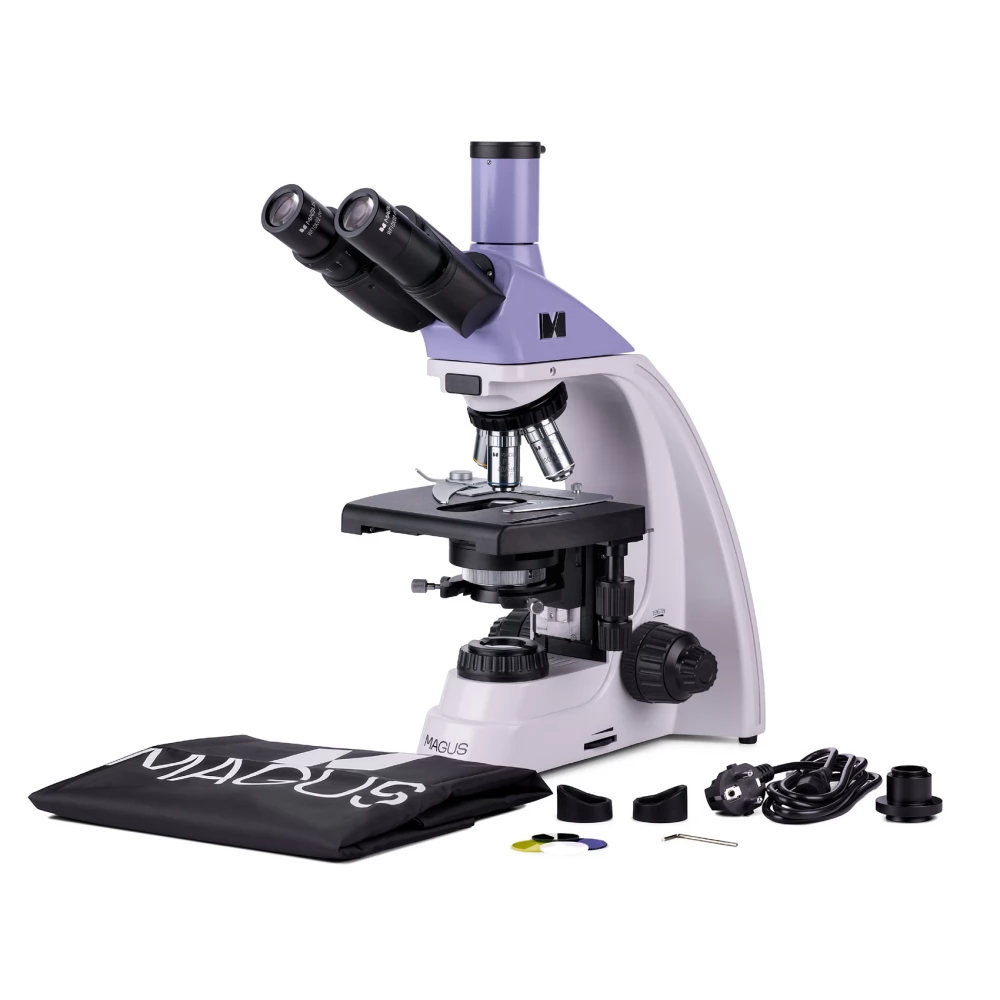

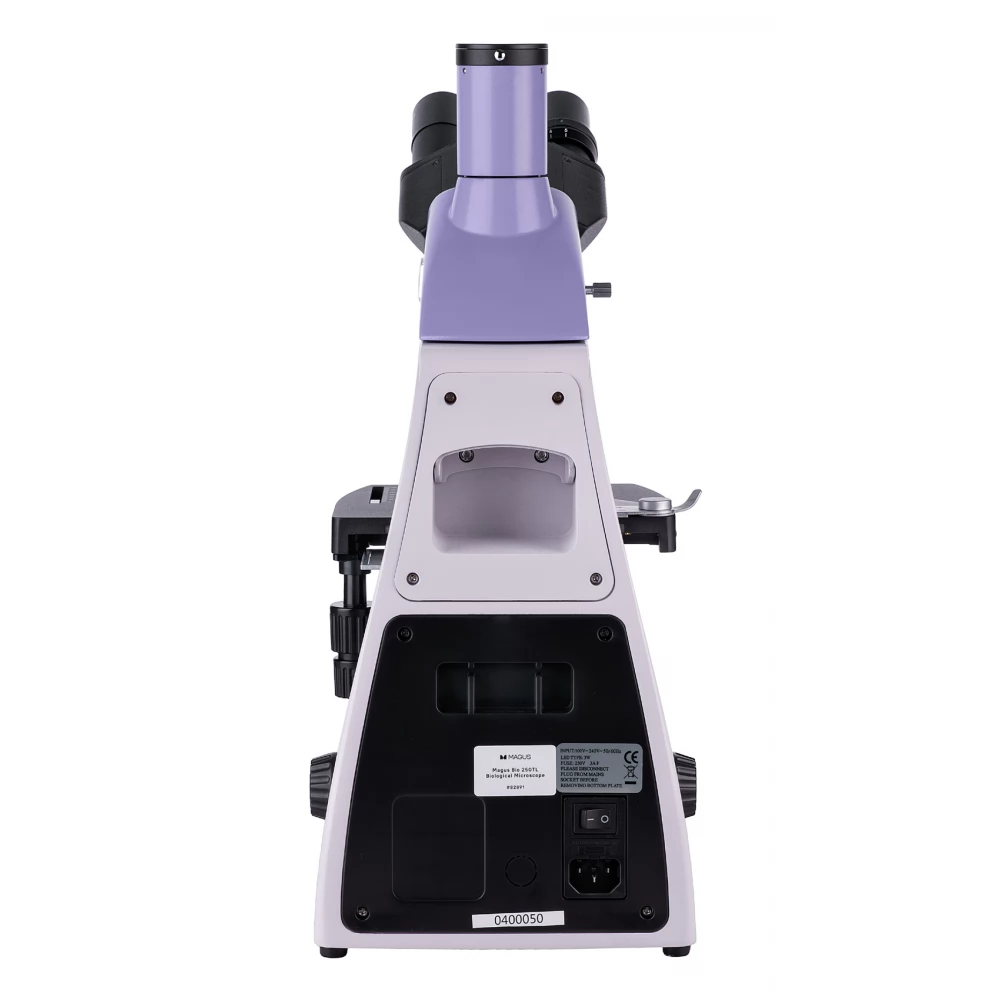

Mit dem MAGUS Bio D250TL LCD-Mikroskop können Dünnschnitte und Ausstriche biologischer Proben untersucht werden. Die Beobachtung erfolgt mittels Hellfeldmikroskoptechnik im Durchlicht. Die Lichtquelle ist eine 3-Watt-LED und die Optik besteht aus unendlich ebenen achromatischen Linsen. Das Mikroskop unterstützt weiteres Zubehör, einschließlich Dunkelfeld-, Polarisations- und Phasenkontrastinstrumente. Das Mikroskop ist eine ideale Wahl für Laboranalyse, Forschung und Lehre.
Digitalkamera
Die MAGUS CHD10-Kamera ist mit einem 2-MP-Sensor ausgestattet, sodass sie realistische Full-HD-Bilder mit einer Auflösung von 1920 x 1080 Pixeln aufnimmt.
Es handelt sich um eine autonome Kamera, die nicht an einen Computer angeschlossen werden muss und keine Softwareinstallation erfordert. Zur Bildanzeige kann die Kamera direkt an einen Fernseher, Monitor oder Projektor angeschlossen werden. Der HDMI-Anschluss sorgt für eine hohe und stabile Übertragungsrate bei der Übertragung von der Kamera auf einen externen Bildschirm. Es zeichnet Videos mit 60 fps auf.
Die Kamera kombiniert hohe FPS und HDMI mit hoher Bandbreite. Dadurch haben die Videos leuchtende Farben, es gibt keine Standbilder oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild detailliert, bewegte Objekte sind fehlerfrei sichtbar und die Bewegung von Objekten wird ohne Verzögerung angezeigt.
Monitor

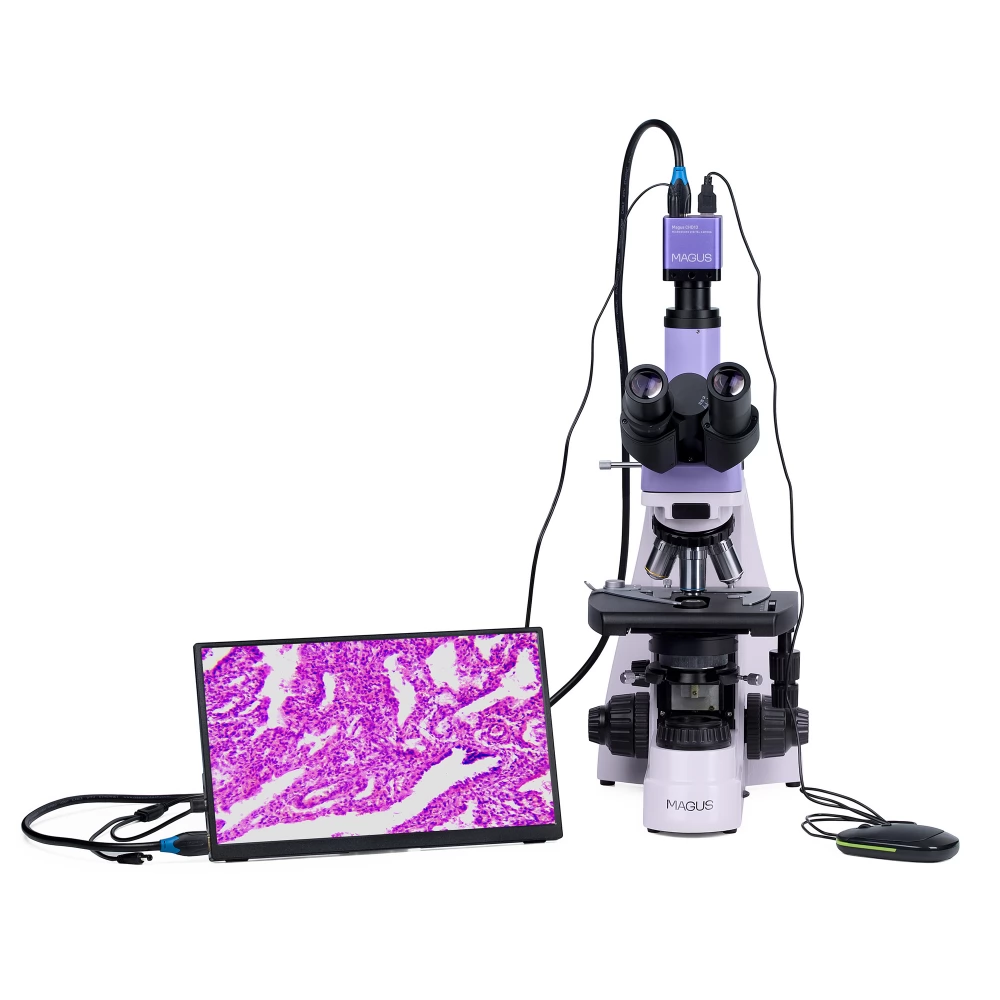

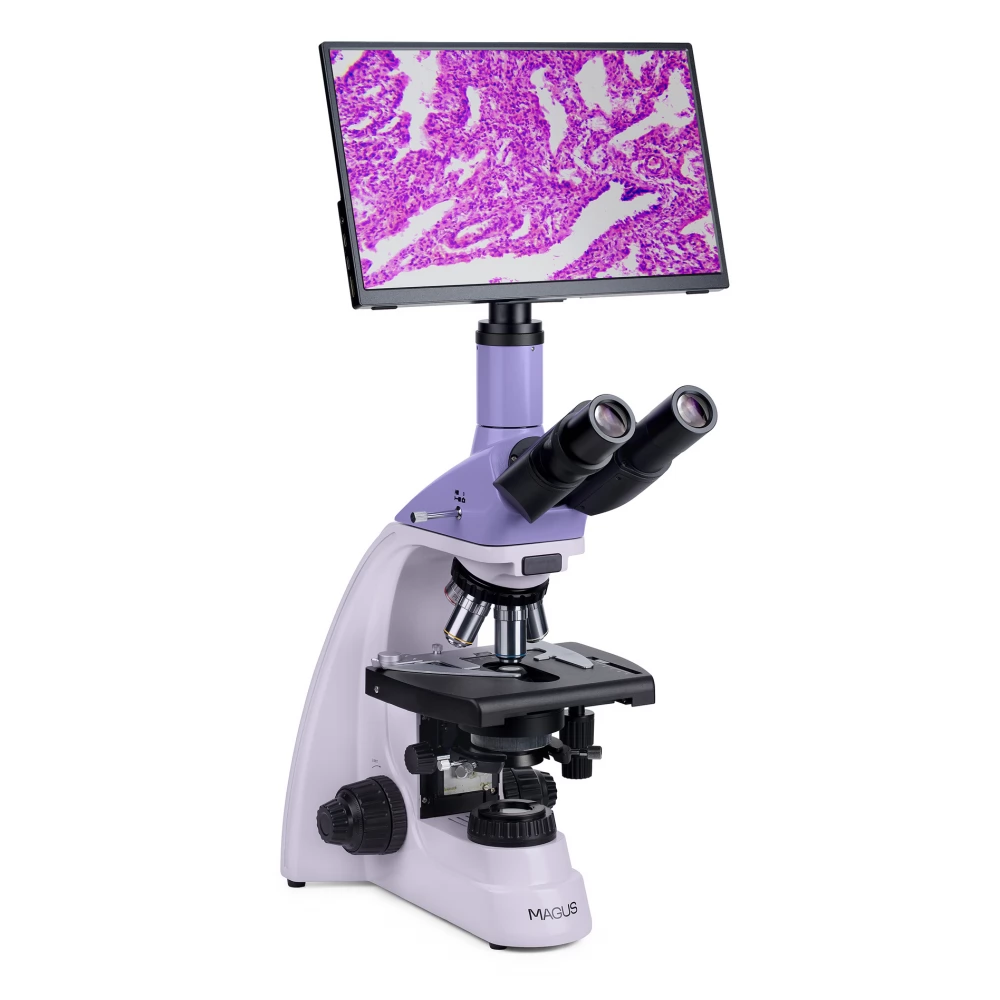

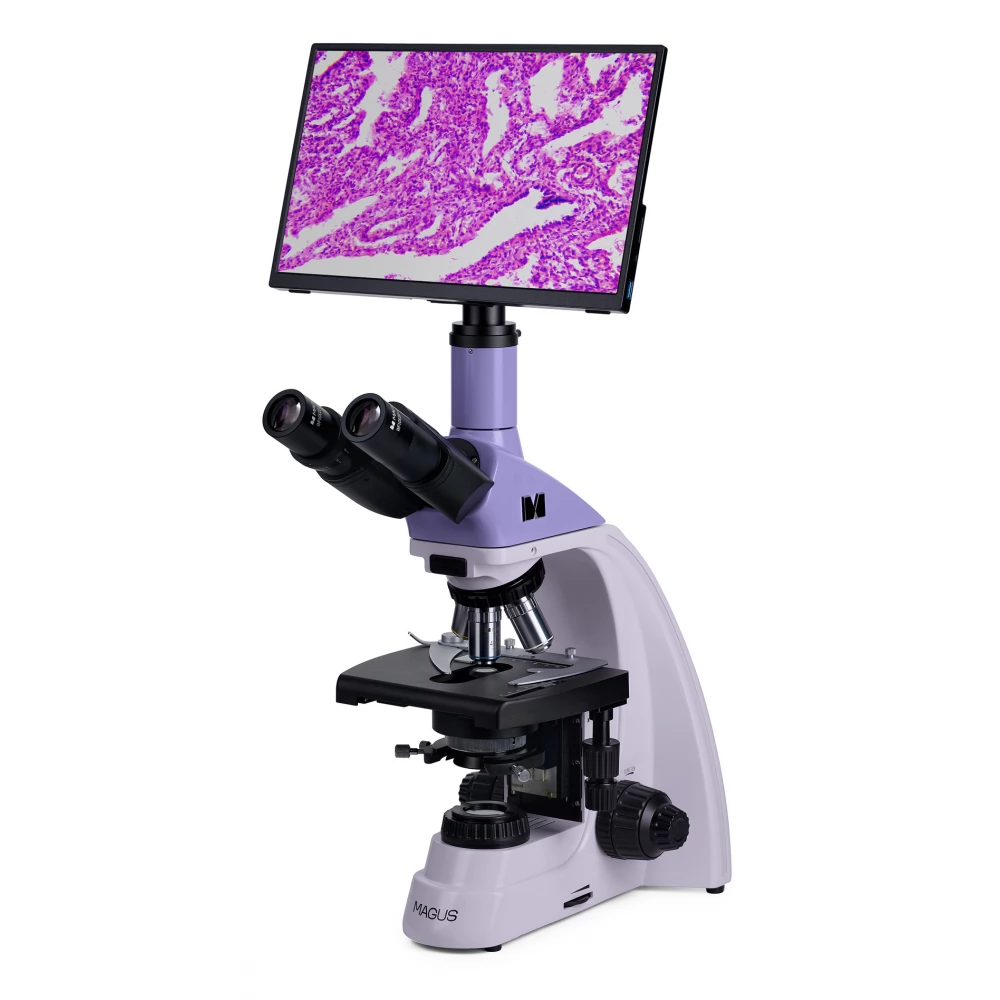

MAGUS MCD-Monitore in Kombination mit MAGUS CHD-Kameras bilden ein komplettes Bildgebungssystem für MAGUS-Mikroskope.
Der Anschluss der Kamera erfolgt über die HDMI-Schnittstelle. Der Monitor zeigt ein Echtzeitbild an. Sein IPS-LCD-Display bietet einen großen Betrachtungswinkel, hohe Helligkeit und guten Kontrast. Das Bild verzerrt sich nicht, selbst wenn wir aus einem weiten Winkel auf den Bildschirm blicken. Die Bildschirmgröße beträgt 13,3''.
Der Monitor kann mit einem klappbaren Ständer auf einer horizontalen Fläche installiert werden, oder kann direkt an der Kamera oder am Stativ befestigt werden.
Optische Elemente
Das Kopfteil mit drei Okularen umfasst zwei Okulartuben für Beobachtungen und einen vertikalen Tubus zur Befestigung der Digitalkamera (die Kamera ist nicht im Lieferumfang enthalten). Die Rohre verfügen über einen Neigungswinkel von 30°, so dass sie auch bei längerem Arbeiten bequem genutzt werden können, und sind um 360° drehbar, sodass sie an die Körpergröße des Betrachters angepasst werden können. Am linken Tubus befindet sich ein Dioptrien-Einstellring.
Die Objektive sind in einem Revolver mit fünf Steckplätzen montiert – vier Objektive werden befestigt, während ein Steckplatz für ein zusätzliches Objektiv frei bleibt. In der offenen Blende kann jedes optionale Objektiv montiert werden, was eine zusätzliche Vergrößerung innerhalb des Zoombereichs ermöglicht. Der Benutzer kann die in den Strahlengang eingesetzten Linsen sehen, wenn der Revolver zum Innenteil zeigt. Dadurch bleibt der Bereich über dem Probentisch frei.
Der Vergrößerungsbereich kann zwischen 40x und 1000x eingestellt werden (gilt nur für die Grundkonfiguration). Durch das Hinzufügen zusätzlicher Linsen kann die obere Vergrößerungsgrenze erhöht werden.
Erleuchtung
An der Unterseite des Mikroskops angebrachte LEDs sorgen für eine helle und gleichmäßige Ausleuchtung des Objekts. Die Farbtemperatur wird durch die Änderung der Helligkeit nicht verändert. Die Leistung der Leuchte beträgt 3 W. Die Lebensdauer beträgt 50.000 Stunden. Die Stromversorgung des Beleuchtungssystems erfolgt über ein Wechselstromnetzteil.
Durch Verstellen der Position des Abbe-Kondensors und durch Öffnen/Schließen der Iris- und Leuchtfeldblenden lässt sich die Köhler-Beleuchtung anpassen. Für Dunkelfeld- und Phasenkontrasttechniken können Sie Schieber verwenden (sie haben eine spezielle Öffnung im Kondensor). Der Wechsel zwischen Recherchetechniken erfolgt mit dem Schieberegler extrem schnell.
Bühnen- und Fokusstruktur
Der Probentisch verfügt über keinen Positionierungsständer. Dadurch stört es bei der Beobachtung nicht und das Mikroskop selbst nimmt weniger Platz auf dem Tisch ein. Die mechanische Halterung, die die Probe bewegt, kann entfernt werden (was beim manuellen Scannen nützlich ist).
Der Fokus kann mittels Grob- und Feinfokussierung angepasst werden. Die Tasten befinden sich auf beiden Seiten des Mikroskops. Da sie näher an der Sohle angebracht sind, müssen Sie beim Arbeiten Ihre Hände nicht in der Luft halten. Sie können sie auch auf dem Tisch beruhigen. Der Grobfokus verfügt über einen Feststellknopf und ist in der Spannung verstellbar. Der Fokus lässt sich stufenlos und mühelos einstellen.
Die Hauptmerkmale des Mikroskops
- Drei-Augen-Objektivkopf, Revolverkopf für 5 Objektive, achromatische Optik mit unendlicher Ebene
- Zur einfachen Anpassung an die Körpergröße des Betrachters sind die Okulartuben um 360° drehbar
- Am linken Tubus befindet sich ein Dioptrien-Einstellring für Grob- und Feinfokussierung
- Der Grobfokus verfügt über einen Feststellknopf und seine Spannung kann eingestellt werden
- Der Abbe-Kondensor ist zentralisiert und höhenverstellbar, und die Feld- und Irisblenden ermöglichen die Anpassung der Köhler-Beleuchtung
- Durchlichtlichtquelle 3 W LED mit einstellbarer Helligkeit, Betrieb über 220 V Netzteil
- Die Möglichkeit, zusätzliches Zubehör zu installieren
Hauptmerkmale der Kamera
- Die Kamera funktioniert unabhängig, ohne Verbindung zu einem PC oder Installation von Software
- HDMI-Schnittstelle für hohe und stabile Datenübertragungsgeschwindigkeit
- Die Kamera
