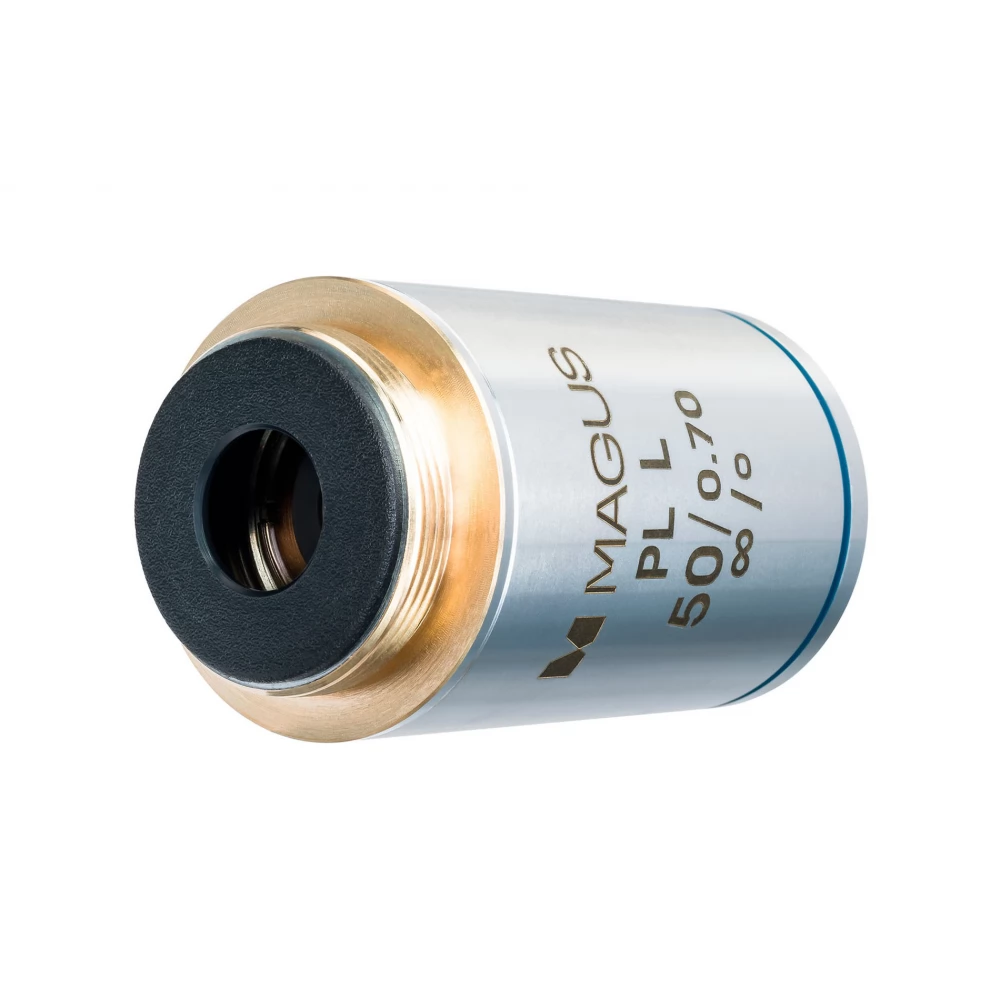

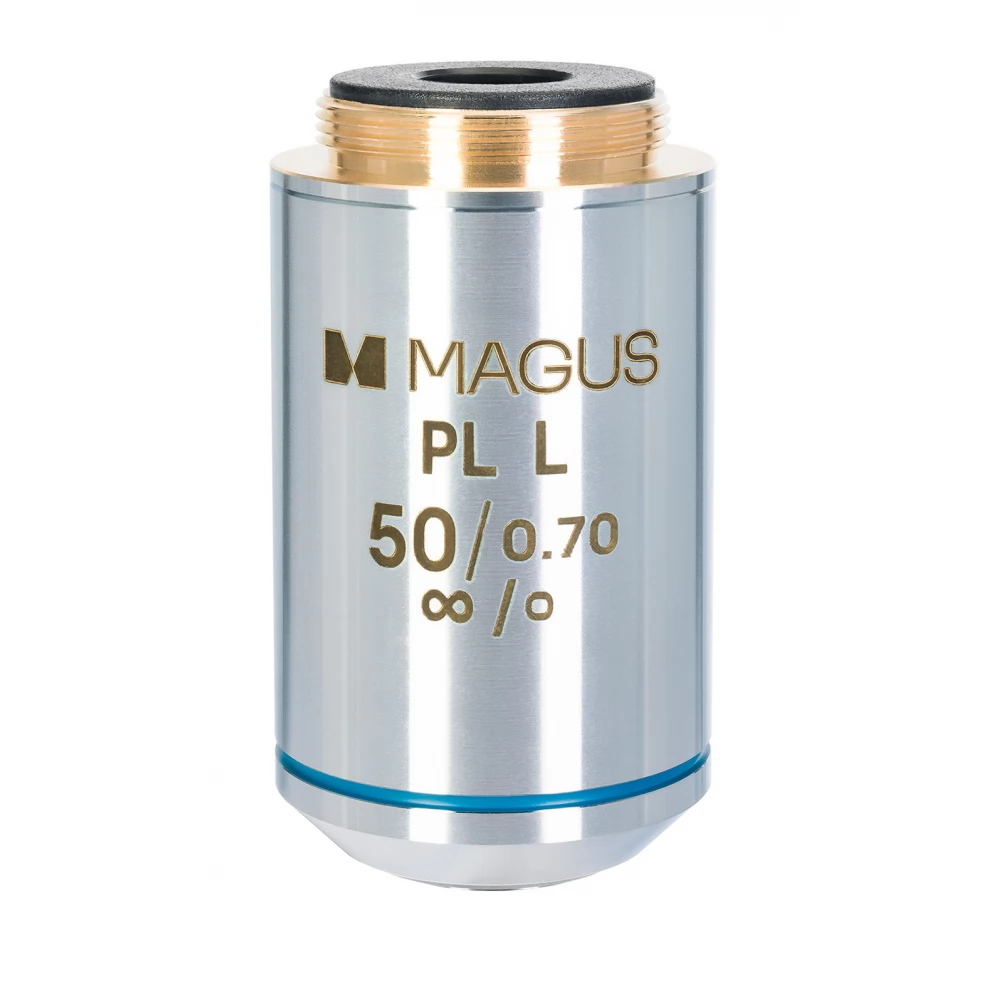

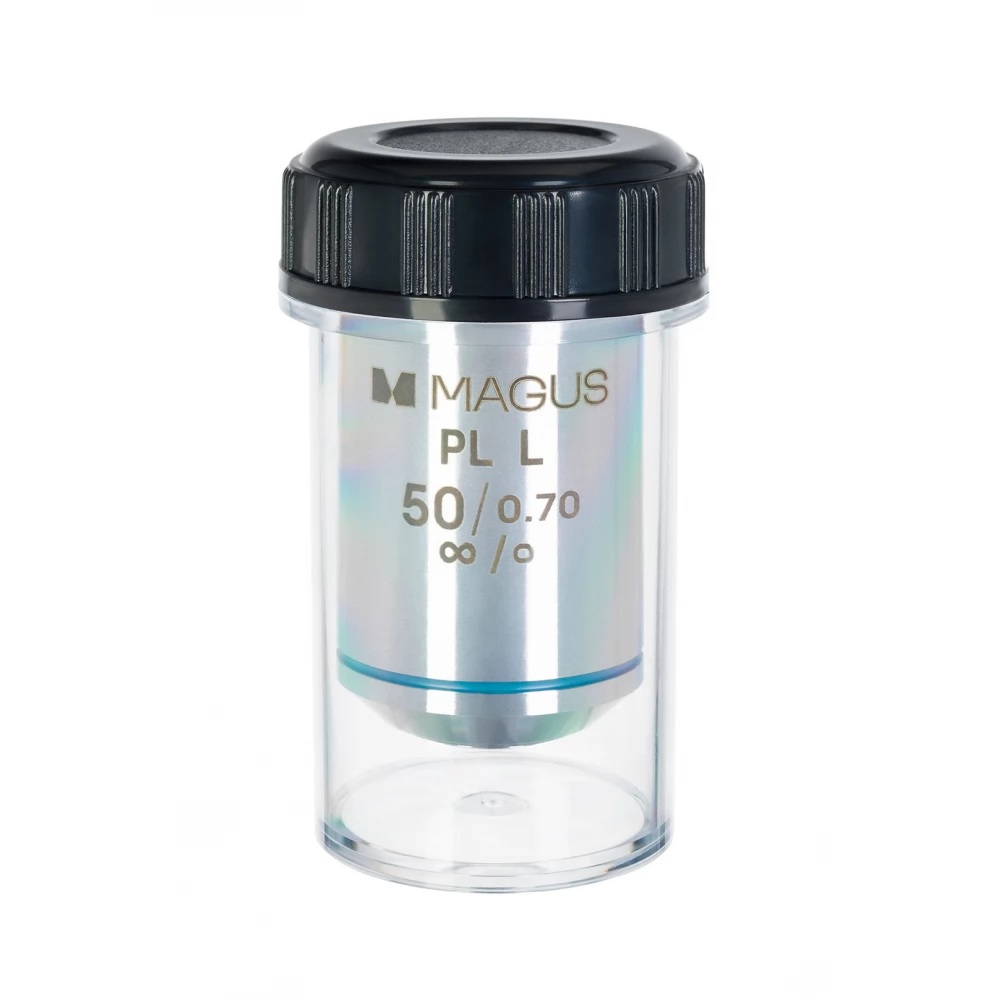

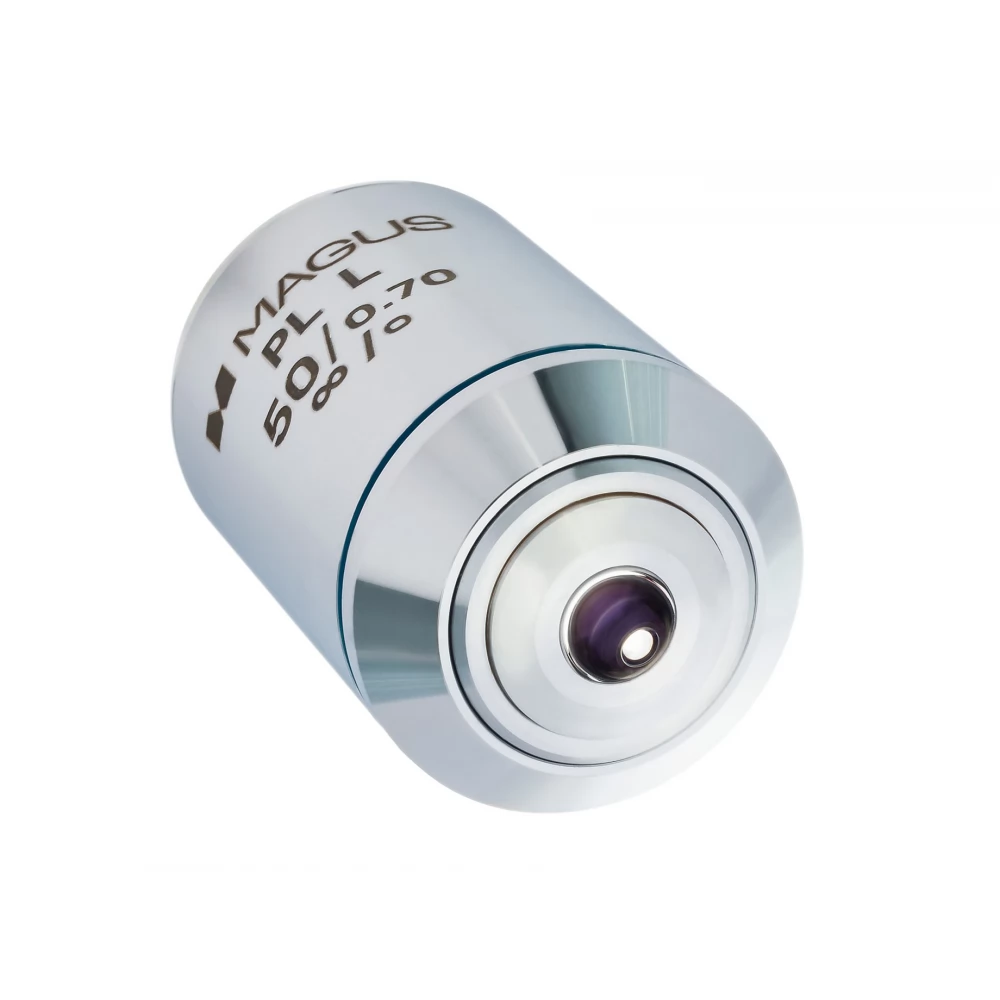

MAGUS 50PLL 50х/0.70 Plan H SzM 3.68 mm Zielsetzung

Objektiv mit 50-facher Vergrößerung für ein metallografisches Mikroskop. Die planachromatische Optik sorgt für ein weites und klares Sichtfeld und korrigiert die Krümmung des Sichtfeldes um 90 %. Das optische System in Kombination mit einem 10x/22-mm-Okular bietet ein Sichtfeld von 0,44 mm. Das Objektiv korrigiert die chromatische Aberration für Rot und Blau sowie die sphärische Aberration für Grün.

Die Linse kann auch bei ungleichmäßigen Mustern verwendet werden. Der Arbeitsabstand ist um 3,68 mm vergrößert. Dies ist notwendig, damit bei der Beobachtung weder das Objektiv noch die Probe beschädigt werden. Das Objektiv ist für ein unendlich korrigiertes optisches System ausgelegt. Die Parfokalität des Objektivs beträgt 45 mm.

Mit diesem Objektiv liegt die nutzbare Vergrößerung des Mikroskops zwischen 350x und 700x. Um ein möglichst klares Bild zu erzielen, sollte das 50x/0,70-Objektiv mit Okularen mit einer Vergrößerung zwischen 7x und 15x kombiniert werden.

Kompatibilität
- Metallographisches Mikroskop MAGUS Metal 600
- Metallographisches Mikroskop MAGUS Metal 630
- Metallographisches Mikroskop MAGUS Metal 650
- Metallografisches Umkehrmikroskop MAGUS Metal V700

Spezifikationen
- Linsenmaterial: optisches Glas
- Objektivklasse nach Aberrationskorrektur: planachromatisch
- Rohrlänge: korrigiert auf unendlich (∞)
- Kontrasttechnik: klares Sichtfeld
- Vergrößerungsgrad (Multiplikator): 50
- Blende: 0,70
- Arbeitsabstand, mm: 3,68
- Parfokaler Abstand, mm: 45
- Deckglasdicke, mm: ohne Deckglas
- Rahmen mit Federstruktur: +
- Eintauchen: −
- Rahmenmaterial: Kupfer
