Thermal Grizzly WireView Pro GPU – neue Version mit verbesserter Sicherheit

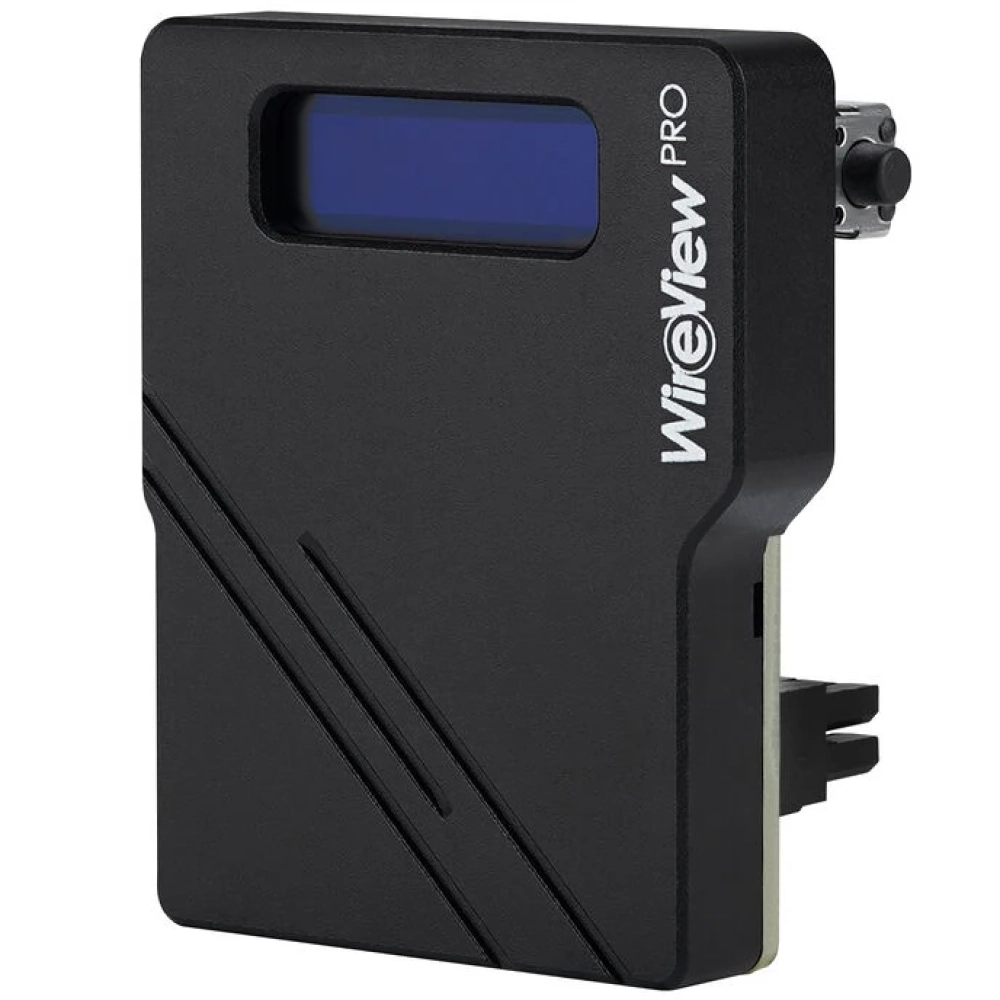

WireView Pro GPU ist eine Weiterentwicklung des Tools zur Messung des Stromverbrauchs von Grafikkarten. Die in Zusammenarbeit mit Jon „elmor“ Sandström entwickelte WireView Pro GPU wird an den 12VHPWR-Stromanschluss der Grafikkarte angeschlossen und über das Stromkabel mit der Stromversorgung verbunden. Die Daten zum Energieverbrauch werden auf einem OLED-Display angezeigt.

Was macht die WireView Pro GPU?
WireView Pro GPU misst den Stromverbrauch von Grafikkarten und zeichnet diese Daten auf, um den Stromverbrauch zu ermitteln. Mithilfe dieser Daten lassen sich beispielsweise die Stromverbrauchskosten einer Grafikkarte ermitteln oder der Stromverbrauch mit anderen Grafikkarten vergleichen.

Mit der Stromverbrauchsmessung lässt sich jedoch der Stromverbrauch von Grafikkarten über einen bestimmten Zeitraum oder für bestimmte Anwendungen ermitteln. Darüber hinaus lassen sich Belastungsspitzen des Stromverbrauchs erkennen, die beim Betrieb aktueller High-End-Grafikkarten auftreten können.

Von der WireView Pro GPU angezeigte Informationen auf einen Blick:
Aktueller Energieverbrauch in Watt (W)
Aktuelle Spannung Spannung in Volt (V), aktuelle Stromstärke in Ampere (A)
Minimaler und maximaler Stromverbrauch in Watt (W)
Durchschnittlicher Energieverbrauch in 60 Sekunden (RAVG in W) und Gesamtenergieverbrauch (E in WH)
Anzeige der von jedem Temperatursensor gemessenen Temperaturen (°C)

Was ist neu in der WireView Pro GPU?
Die Pro-Version verfügt über zusätzliche Funktionen in Form einer Steckererkennung, Temperatursensoren und einem akustischen Warnsignal. Die GPU-Steckererkennung von WireView Pro erkennt, ob ein für 150 Watt, 300 Watt, 450 Watt oder 600 Watt spezifiziertes Steckerkabel verwendet wird.

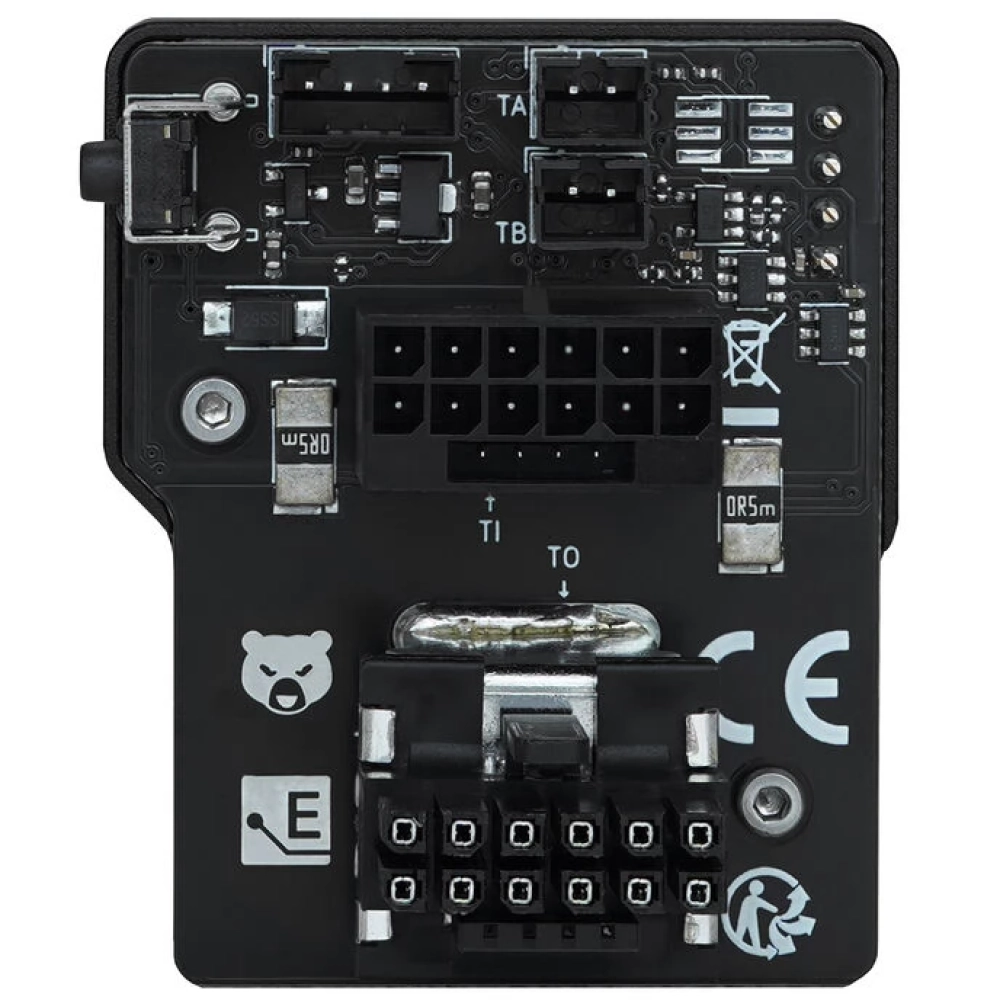

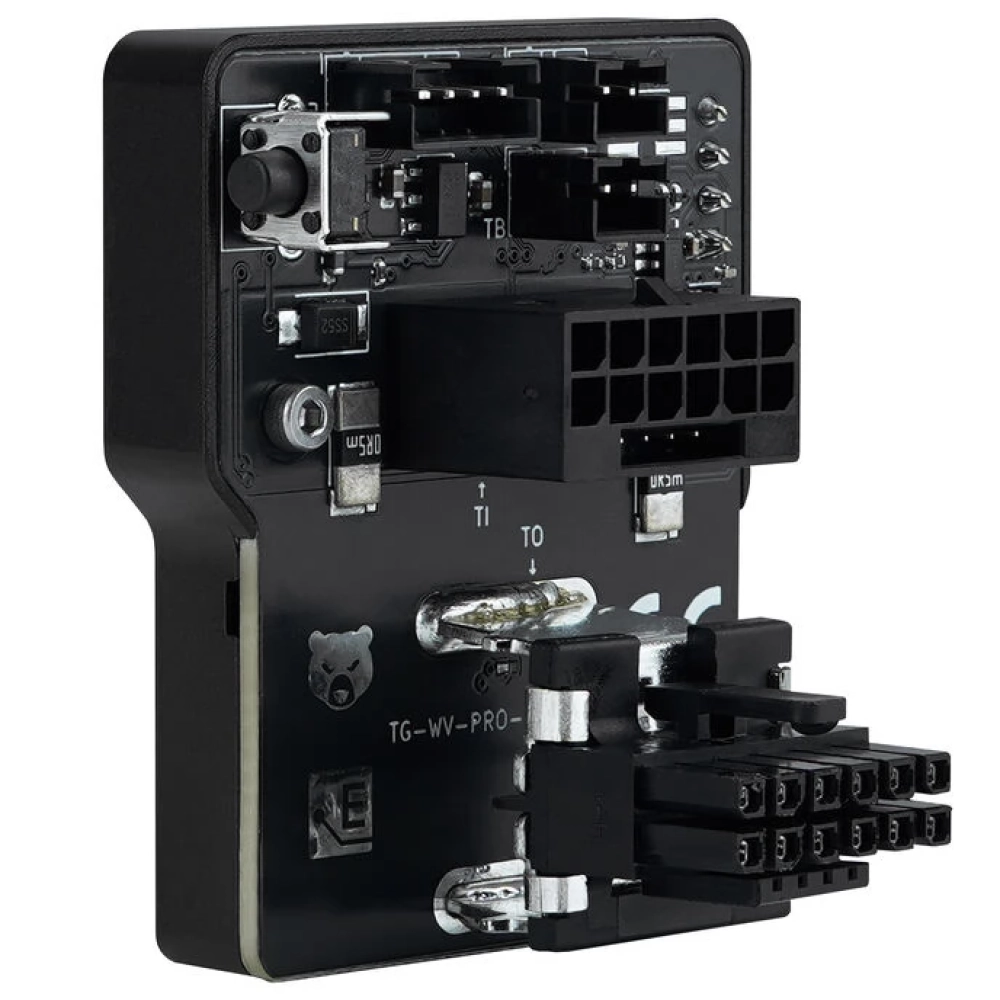

An den Stromanschlüssen überwachen zwei auf der Platine angebrachte Temperatursensoren die Temperatur der Stromanschlüsse. Durch die Steckverbinder können bis zu 600 Watt Strom fließen, was zu einer erheblichen Erwärmung der Steckverbinder und der die beiden Steckverbinder umgebenden Leiterplatte führen kann. Bei Überschreitung der einstellbaren Temperaturgrenze wird ein akustisches Signal aktiviert.

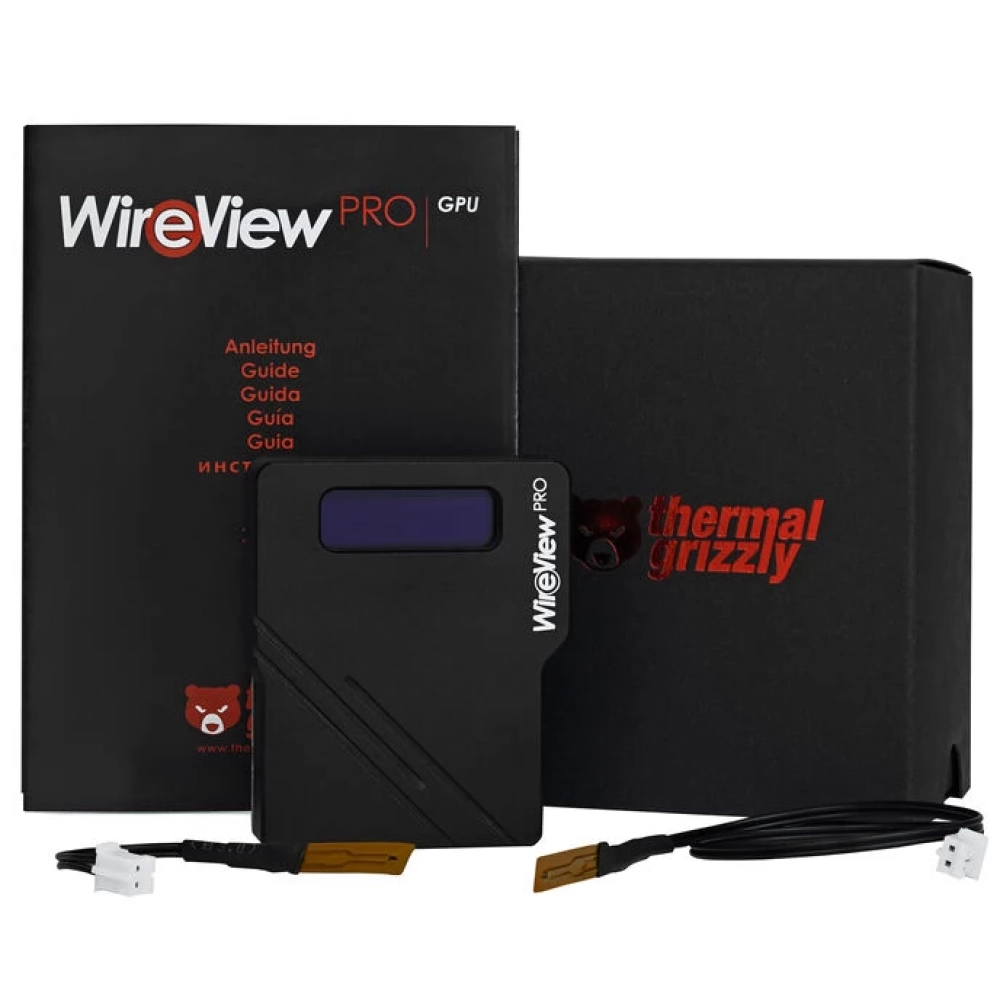

Zwei zusätzliche geschlossene Temperatursensoren (10K NTC) können per Kabel angeschlossen werden. Die beiden Sensoren mit jeweils 5 cm und 20 cm Kabellänge sind im Lieferumfang enthalten. Darüber hinaus kann der Alarm auch bei Überschreiten des einstellbaren Stromgrenzwerts (Ampere) ausgelöst werden.

Welche WireView Pro GPU ist erforderlich?
Unabhängig von der Art und Anzahl der PCIe-Stromanschlüsse an der Grafikkarte ist deren Ausrichtung entscheidend für die Auswahl der richtigen WireView-GPU. Die WireView GPU ist in den Versionen „Normal“ (N) und „Reverse“ (R) erhältlich.

Wenn die Grafikkarte mit PCIe-Stromanschlüssen ausgestattet ist, bei denen die Anschlüsse zur Sicherung des Steckers weiter von der Platine entfernt ausgerichtet sind, ist die N-Version erforderlich. Beim normalen, horizontalen Einbau der Grafikkarte wäre dieser unten. Diese Variante ist die gebräuchlichste Art der Steckerbestückung.

Wenn die Grafikkarte mit PCIe-Stromanschlüssen ausgestattet ist, deren Halteklammern zur Platine zeigen, ist die R-Version erforderlich. Bei normaler horizontaler Montage der Grafikkarte befindet sich dieser Anschluss oben. Dies ist leicht daran zu erkennen, dass auf der Platine Aussparungen für die Befestigungslaschen des Steckers vorhanden sind.

Achtung, wichtiger Hinweis: Verletzungsgefahr!
Abhängig von der verwendeten Grafikkarte, insbesondere der GeForce RTX 4090, können bis zu 450 Watt Strom durch die WireView-Anschlüsse fließen. Die dabei entstehende Abwärme kann bei einer luftgekühlten Grafikkarte die Platine am WireView-Anschluss auf bis zu 60 Grad Celsius erhitzen. Bei einer wassergekühlten Grafikkarte ohne Luftstrom kann sich die Leiterplatte von WireView auf bis zu 100 Grad Celsius erhitzen! Berühren Sie das WireView-Gehäuse während des Betriebs nicht. Lassen Sie WireView nach dem Herunterfahren des Systems abkühlen, bevor Sie es anfassen.
