- Ein Tool zur Messung des Stromverbrauchs von GPUs
- 1x 12VHPWR und für Karten mit normaler Steckerausrichtung
- Eingebauter Speicher zur Aufzeichnung der Messwerte
- Saubere Optik durch optimierte Kabelführung
- Entwickelt in Zusammenarbeit mit Jon „elmor“ Sandström

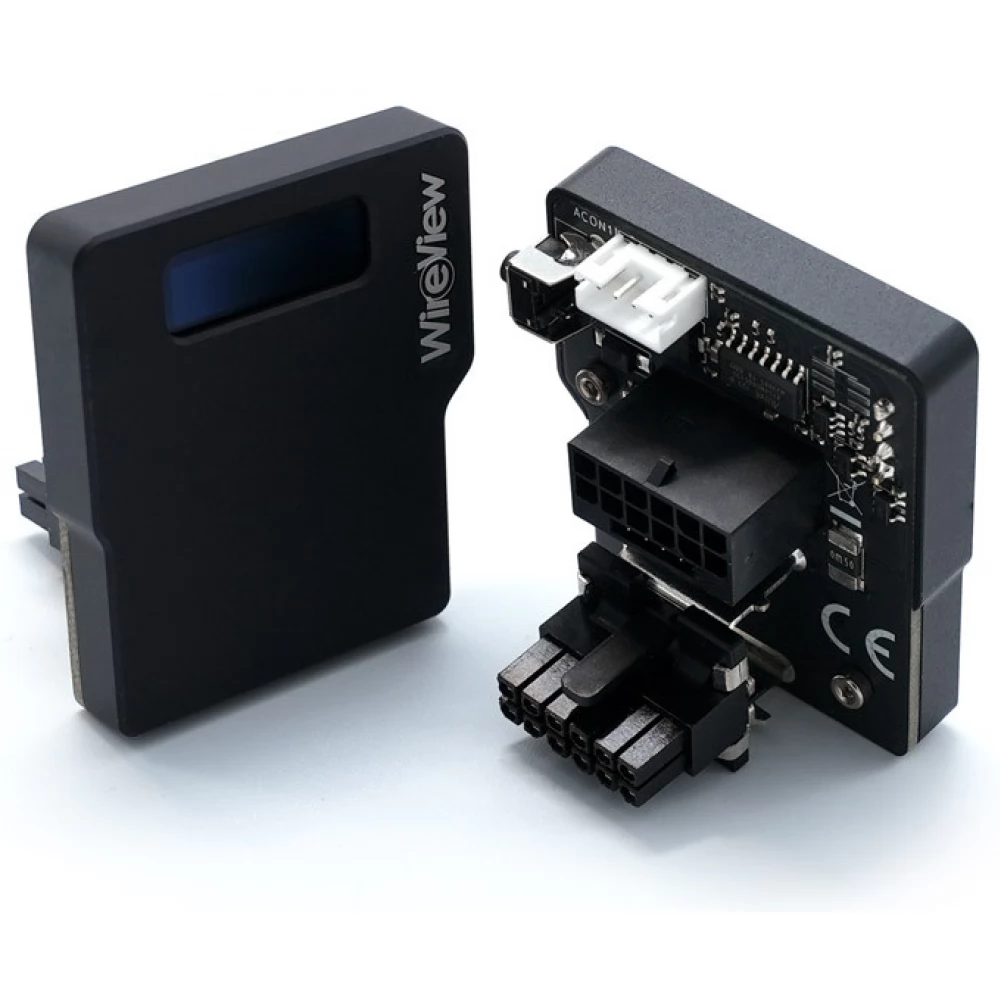

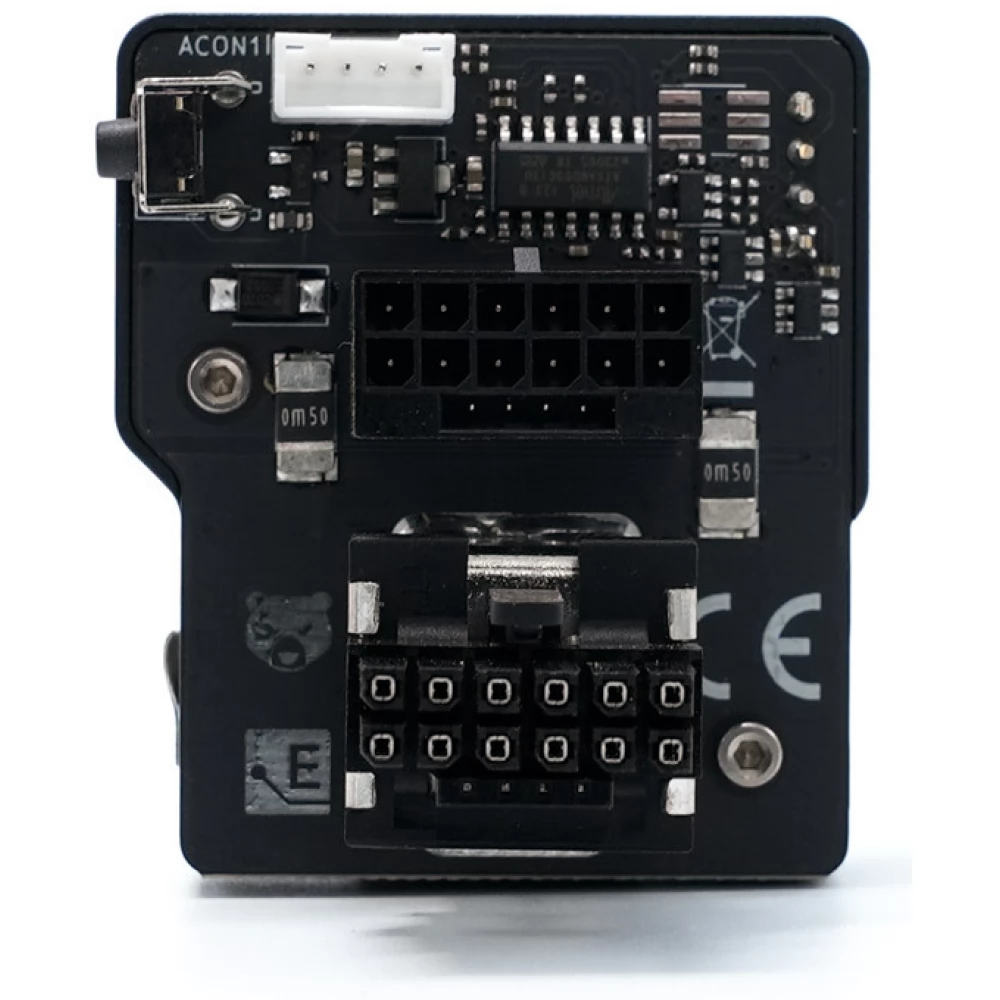

Die Thermal Grizzly WireView GPU, 1x 12VHPWR (invertiert) im Detail
Thermal Grizzly WireView GPU ist ein Tool, das den Stromverbrauch, die Spannung und den Strom von Grafikkarten mit einem 12VHPWR-Stromanschluss misst und anzeigt. Ein weiterer Vorteil besteht darin, dass das U-förmige Design des Adapters eine optimierte Kabelführung für ein sauberes Kabelmanagement ermöglicht.

Was macht die WireView-GPU?
Mit WireView GPU können Sie den Stromverbrauch Ihrer Grafikkarten messen und diese Daten aufzeichnen, um den Stromverbrauch zu ermitteln. Mithilfe dieser Daten lassen sich beispielsweise die Energiekosten einer Grafikkarte ermitteln oder der Energieverbrauch mit anderen Grafikkarten vergleichen.

Auf dem OLED-Display können folgende Informationen angezeigt werden: von den WireView GPUs:
- Anzeige des aktuellen Energieverbrauchs in Watt [W]
-Energieverbrauch in Watt [W], Spannung in Volt [V], Strom in Ampere [A]
-Minimaler und maximaler Energieverbrauch in Watt [W]
-Durchschnittlicher Energieverbrauch bei 60 Sekunden [AVG W] und Gesamtenergieverbrauch [E]

Zusätzlich zur Echtzeitanzeige des Stromverbrauchs speichert die WireView GPU die gemessenen Daten intern. Auf diese Weise lässt sich der durchschnittliche Verbrauch der Grafikkarte über einen längeren Zeitraum erfassen. Der Speicher kann während des Betriebs zurückgesetzt werden. Neben Grafikkarten sind auch andere PCI-Erweiterungskarten mit der WireView GPU kompatibel, sofern sie über den entsprechenden 12VHPWR-Stromanschluss verfügen.

Welche WireView-GPU wird benötigt?

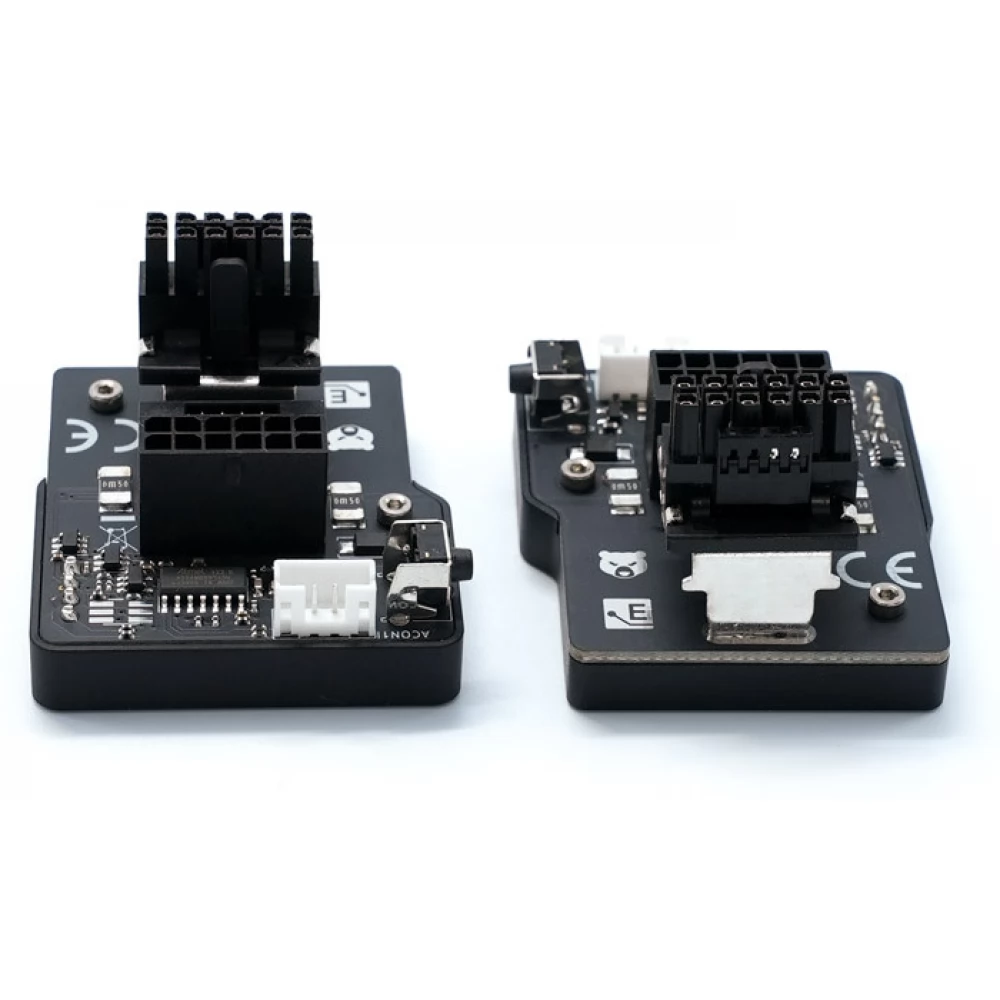

Unabhängig von der Art und Anzahl der PCIe-Stromanschlüsse einer Grafikkarte ist deren Ausrichtung entscheidend für die Auswahl der richtigen WireView-GPU. Die WireView GPU ist in den Versionen „Normal“ (N) und „Invertiert“ (R) erhältlich.
-Wenn die Grafikkarte mit PCIe-Stromanschlüssen ausgestattet ist, bei denen die Befestigungsklammern der Anschlüsse von der Platine entfernt sind, ist die NORMAL-Version erforderlich. Bei einem normalen horizontalen Einbau der Grafikkarte wäre dieser unten. Diese Variante ist die häufigste Art der Steckerausrichtung.

-Wenn die Grafikkarte mit PCIe-Stromanschlüssen ausgestattet ist, bei denen die Befestigungsklammern der Anschlüsse mit der Platine ausgerichtet sind, ist die REVERSE-Version erforderlich. Bei einem normalen horizontalen Einbau der Grafikkarte wäre diese oben. Dies erkennt man daran, dass die Platine über Aussparungen für die Montagelaschen des Steckverbinders verfügt.
