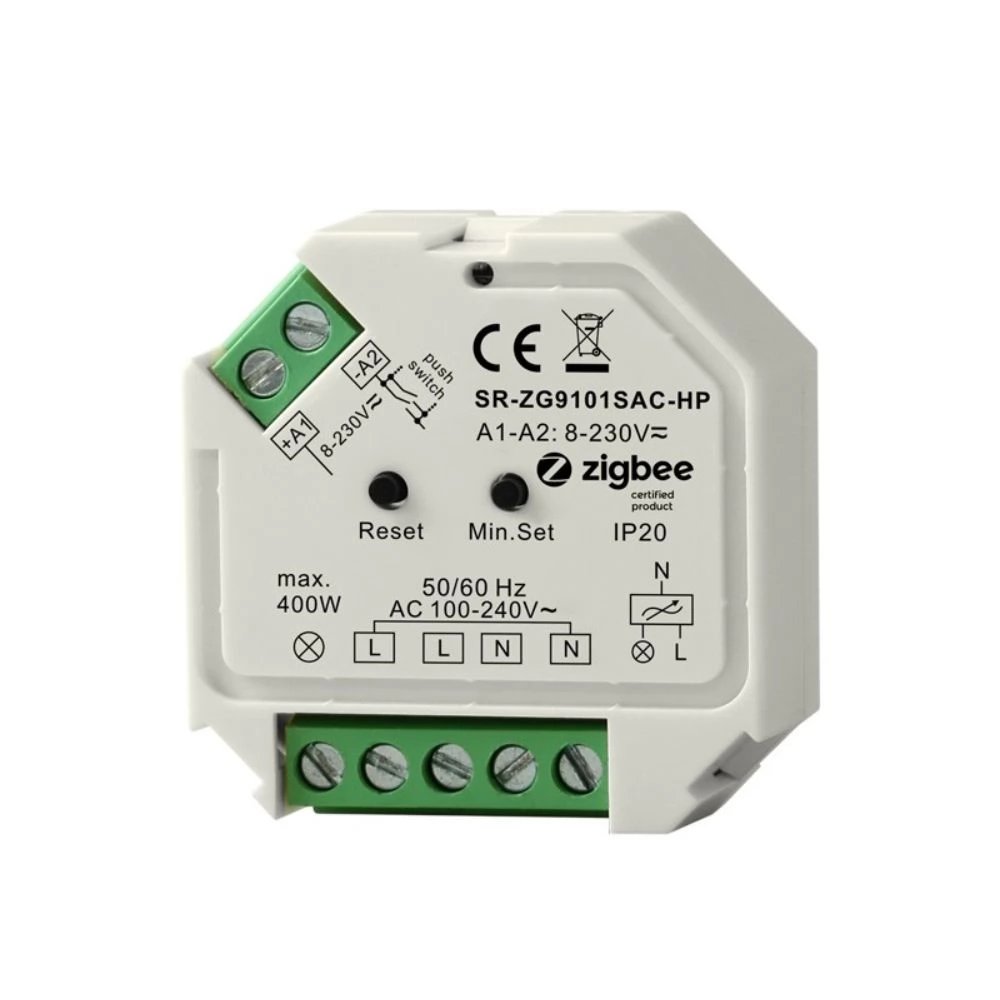

Das SR-ZG9101SAC-HP ist ein innovatives AC-phasengesteuertes Dimmermodul mit einer ZigBee-Steuerungsschnittstelle. Der Dimmer arbeitet im Eingangs- und Ausgangsspannungsbereich von 100–240 V AC, ist 1-kanalig und kann eine Leistung von bis zu 400 W steuern.

Der ZigBee AC-Dimmer ist in zwei Ausführungen erhältlich: Er eignet sich auch zur Phasenanschnitts- und Phasenabschnitts-Helligkeitssteuerung. Eine innovative Funktion zur Einstellung der Mindesthelligkeit ermöglicht es Benutzern, eine Mindesthelligkeitsstufe festzulegen und von dort aus auf 100 % zu dimmen. Die minimale Helligkeitseinstellung kann jederzeit problemlos aufgehoben werden.

Der Dimmer ist mit universellen ZigBee-Koordinatoren oder Gateway-Controllern kompatibel, mit denen er über das ZigBee-Netzwerk gekoppelt werden kann. Die Steuerung erfolgt über die Schnittstelle des ZigBee-Hubs oder über Fernbedienungen, die mit dem Netzwerk verbunden und mit dem Dimmer gekoppelt wurden.

Das Gerät basiert auf dem ZigBee 3.0-Standard. Bis zu 30 ZigBee Light Link-kompatible Fernbedienungen können über Touchlink angeschlossen und gesteuert werden. Es unterstützt auch die ZigBee Green Power-Funktion und kann ohne ZigBee-Hub oder Gateway direkt mit bis zu 20 ZigBee Green Power-kompatiblen Fernbedienungen gekoppelt und gesteuert werden.

Hauptmerkmale des Produkts

- AC-Phasenphasendimmer mit Zigbee-Steuerung, Dimmer mit Zigbee 3.0-Steuerungsschnittstelle.
- Vollständig isolierte, sichere elektrische Isolierung für zuverlässigen Betrieb.
- 100–240 V AC Eingang und Ausgang
- 1-Kanal-Ausgang, max. Mit 400 W Leistung zur Ansteuerung leistungsstarker LED- oder herkömmlicher Lichtquellen.
- Vorderkante und Hinterkante unterstützen wählbare Helligkeitssteuerungsmodi.
- Minimale Helligkeitseinstellung, die niedrigste Helligkeitsstufe kann definiert und zurückgenommen werden.
- Schraubanschlüsse für sicheren und einfachen Anschluss.
- Die kompakte Größe passt in eine standardmäßige 86 x 86 mm große Wanddose.

Smart-Home-Protokolle und Plattformkompatibilität

- Protokoll: Zigbee 3.0
- Lokale Steuerung: gekoppelt mit Zigbee-Fernbedienungen und Wandsteuerungen
- Fabrikplattform: kompatibel mit Zigbee 3.0-Koordinatoren und Hubs (z. B. SmartThings, Home Assistant, Tuya, Philips Hue, Zigbee2MQTT)
- Cloud-Integration: verfügbar über Zigbee-Hubs (Google Home, Amazon Alexa)
- IFTTT: indirekt über einen Zigbee-Hub
- Integration: Unterstützt die Integration von Zigbee2MQTT und anderen Open-Source-Systemen
- Sprachsteuerung: Alexa- und Google Assistant-Unterstützung mit Zigbee-Hub
- Touchlink-Kopplung: mit bis zu 30 Zigbee Light Link-kompatiblen Fernbedienungen
- Zigbee Green Power-Unterstützung: direktes Pairing von bis zu 20 Fernbedienungen ohne Hub

Intelligente Funktionen

- Mindesthelligkeit einstellen und löschen
- Helligkeitsregelung zwischen 0-100 %
- Touchlink-Kopplung mit Fernbedienungen
- Green Power-Kompatibilität funktioniert auch mit Zigbee-Fernbedienungen ohne Batterien
- Fernbedienung über Zigbee-Hub, mobile Anwendung oder PC
- Erstellung von Automatisierungen und Szenen über die Zigbee-Hub-Schnittstelle

Elektrische Funktionen

- Eingangsspannung: 100–240 V Wechselstrom
- Ausgangsspannung: 100-240 V AC (wie Eingang)
- Maximale Ausgangsleistung: 1 Kanal × 400 W
- Dimmertyp: phasengesteuert (Vorderkante oder Hinterkante)
- Schalteingang: 1

Weitere Funktionen

- Kompakte Größe: passt in eine standardmäßige 86 x 86 mm große Wanddose
- Anschluss: Schraubklemmen (L+N-Eingang, L+N-Ausgang)
- Sicherheit: galvanisch getrenntes Design für maximalen Schutz
- IP-Schutz: nur für den Innenbereich empfohlen (IP20)

Beschreibung:

- Hersteller: Sunricher
- Artikelnummer: SUN-REL-DIM-SR-ZG9101SAC-HP
- Werksartikelnummer: SR-ZG9101SAC-HP
- Barcode: 5999572033347
- Kommunikationsprotokolle: Zigbee
- Farbe: Weiß

Installation / Betrieb

- Betriebsstromversorgung: 230V AC (L + N)
- Betriebsumgebungstemperatur: 0°C-45°C
- IP-Schutz: IP20

Geregelter (/gemessener) Stromkreis

- Anzahl Ausgangskreise: 1
- Nennspannung: 230V AC
- Nennstrom: max. 1,5A
- Nennleistung: 400 W
- Dimmen/Helligkeitssteuerung: Ja

Elektrische Eigenschaften

- Eingang für externen Schalter: 1 Schaltereingang
- Alternativschaltung / Crossover-Schaltung: Ja
- Impuls-/Kippschalter: Ja

Unterstützte Protokolle

- Ethernet / kabelgebundenes Netzwerk (RJ-45): Nein
- WLAN: Nein
- Zigbee: Ja: Zigbee 3.0
- Z-Wave: Nein
- Thread: Nein
- RF-/Funksteuerung: Nein
- Bluetooth: Nein

Fernbedienung, intelligente Steuerung

- Web-(Browser-)Administrationsschnittstelle: Abhängig vom Hub/Gateway
- Cloud-Modus: Abhängig vom Hub/Gateway
- Lokaler Netzwerkmodus: Abhängig vom Hub/Gateway
- Matter-Standard-kompatibel: Nein
- MQTT: Zigbee2MQTT

Intelligente Funktionen

- Zeitgesteuert: Abhängig vom Hub/Gateway
- Benachrichtigungsfunktionen: Ja
- Verlauf/Ereignisprotokoll: Ja

Andere

- Abmessungen: 4,5 × 4,55 × 2,03 cm
