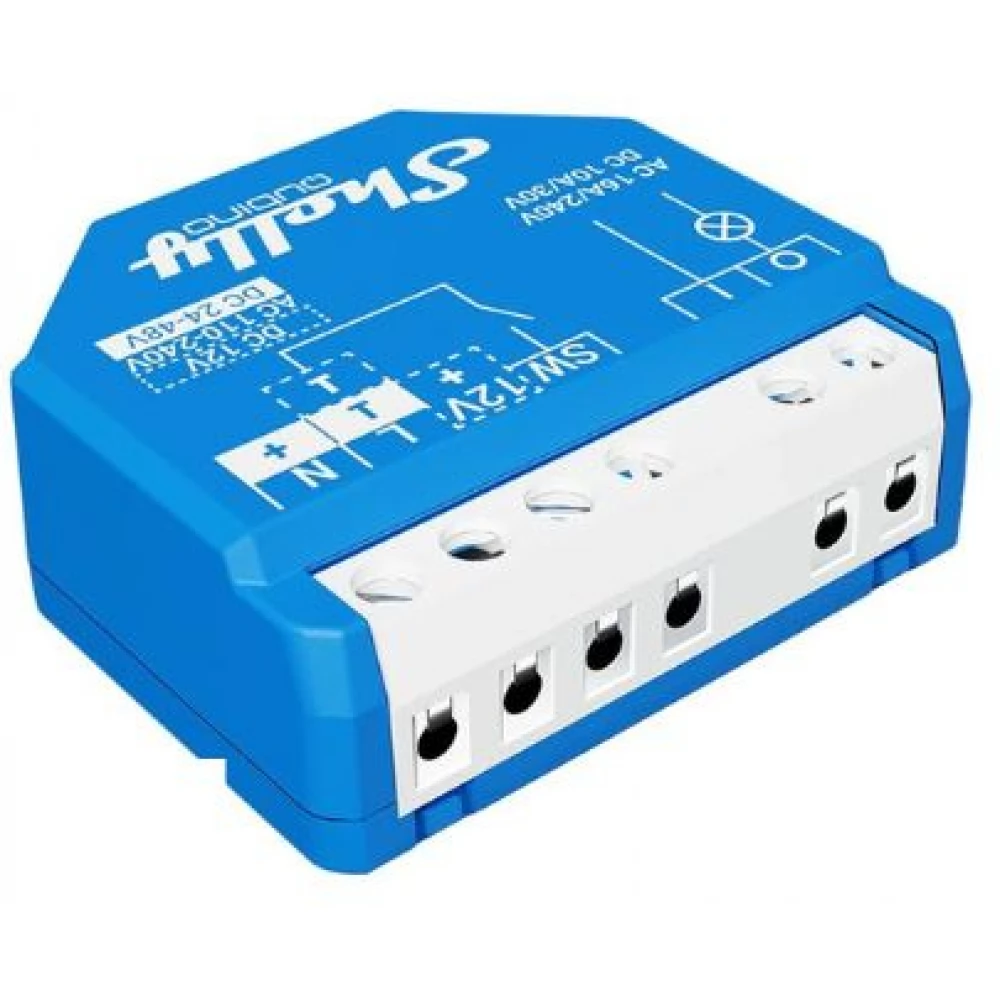

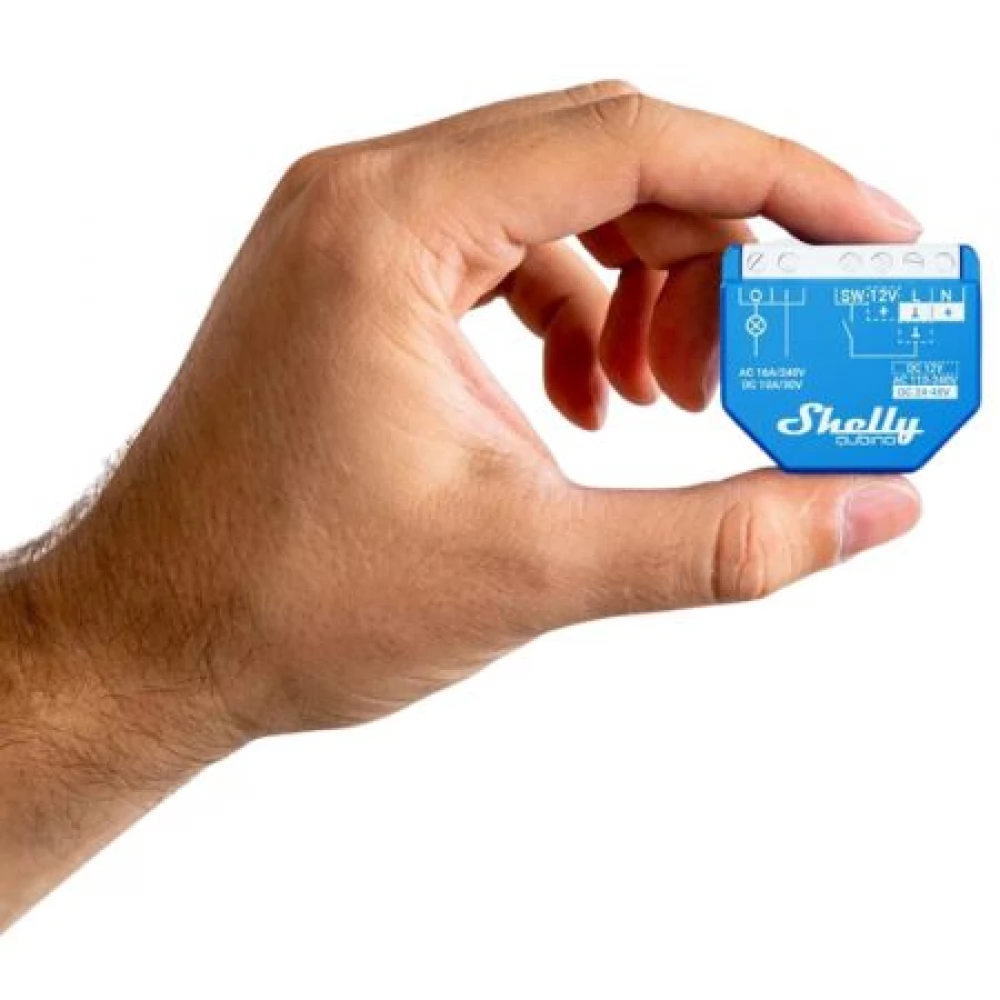

Das Shelly Qubino Wave 1 Smart-Relaismodul ist ein Gerät, das in eine Montagedose eingebaut werden kann und einen Stromkreis steuern kann. Die Shelly Wave-Produktfamilie nutzt für die Kommunikation das Z-Wave-Protokoll, daher benötigen Sie zur Nutzung des Relaismoduls unbedingt einen Z-Wave-Hub oder USB-Koordinator. Das Modul kann mit Gleich- und Wechselspannung betrieben werden und verfügt über einen Trockenkontaktausgang. Darüber hinaus ist es mit einem Überhitzungsschutz ausgestattet, sodass ein sicherer Betrieb auch auf engstem Raum in Wandsteckdosen gewährleistet ist.

Das Shelly Qubino Wave 1 Smart-Relaismodul ist ein Mitglied der Shelly Wave-Produktfamilie, die das Z-Wave-Protokoll für die Kommunikation nutzt (868,42 MHz in Europa). Da es sich bei Z-Wave um ein Smart-Home-Protokoll handelt, wurde es speziell für die Kommunikation zwischen Smart-Geräten entwickelt. Dank der Sub-Gigahertz-Frequenz ist die Signalausbreitung ausreichend und dank der Z-Wave MESH-Netzwerktopologie können auch weiter von der Zentrale entfernte Geräte einwandfrei kommunizieren (Geräte unter Dauerstromversorgung fungieren als Signalgeber). Z-Wave-Geräte benötigen unbedingt einen Z-Wave-Hub oder USB-Koordinator (der beispielsweise an einen MiniPC angeschlossen ist), um zu funktionieren. Das Z-Wave-Protokoll verwendet standardisierte Kommunikationsbefehlsklassen (Command Class), sodass auch Hunderttausende Produkte verschiedener Marken miteinander kompatibel sind und Geräte eines Z-Wave-Systems in einem Netzwerk zusammenarbeiten können. Ein Z-Wawe-Netzwerk max. Es kann 232 Geräte enthalten. Ein weiterer Vorteil des Z-Wave-Protokolls besteht darin, dass es auch Assoziationsgruppen (Association Groups) unterstützt, dank derer wir direkte Assoziationen zwischen den einzelnen Einheiten erstellen können, aus denen das Netzwerk besteht. Ein weiterer Vorteil von Z-Wave-Geräten besteht darin, dass viele Parameter auf Protokollebene eingestellt werden können, sodass sie selbst an die anspruchsvollsten Anforderungen angepasst werden können.

Das Shelly Wave 1 Smart-Relaismodul kann mit Gleichstrom 12 VDC (an einer separaten Klemme), 24–48 VDC und 230 VAC Wechselspannung betrieben werden, und die Steuerung erfolgt über einen Trockenkontakt zwischen den Ausgangsklemmen. Der Hersteller hat das Modul außerdem mit einem Überhitzungsschutz ausgestattet, sodass ein sicherer Betrieb auch auf engstem Raum in Wandsteckdosen gewährleistet ist.

Paarung:

Das Modul verfügt über eine „S“-Taste, bei der es sich um eine Funktionstaste handelt.
Während des Pairings, Entfernens oder Zurücksetzens auf die Werkseinstellungen können wir die Prozesse mit dieser Schaltfläche starten. Diese Funktionen stehen nach dem Einschalten für eine begrenzte Zeit zur Verfügung.

Koppeln/Deinstallieren/Werksreset:

Halten Sie zum Koppeln die Taste „S“ gedrückt, bis die Status-LED blau leuchtet.
Anschließend wird durch erneutes direktes Drücken der „S“-Taste (mindestens 2 Sekunden) der Kopplungs-/Entfernungszustand gestartet.

Spezifikationen:

- Ausgang: Trockenkontakt
- Maximaler Strom: 230 VAC 16 A (mit ohmscher Last), 30 VDC 10 A (mit ohmscher Last)
- Geringer Standby-Verbrauch: 0,3 W.
- Kommunikationsprotokoll: Z-Wave 800
- Z-Wave-Frequenz: 868,4 MHz (EU)
- Reichweite: bis zu 40 Meter innerhalb eines Gebäudes (Wände können durch Platten reduziert werden)
- SmartStart: JA
- S2-Verschlüsselung: JA
- Z-Wave-Repeater-Funktion: JA
- Drahtloses Firmware-Update (OTA): JA
- Betriebstemperatur: -20 +40 °C
- Größe: 37 x 42 x 16 mm
- Gewicht: 37g

Kann installiert werden:

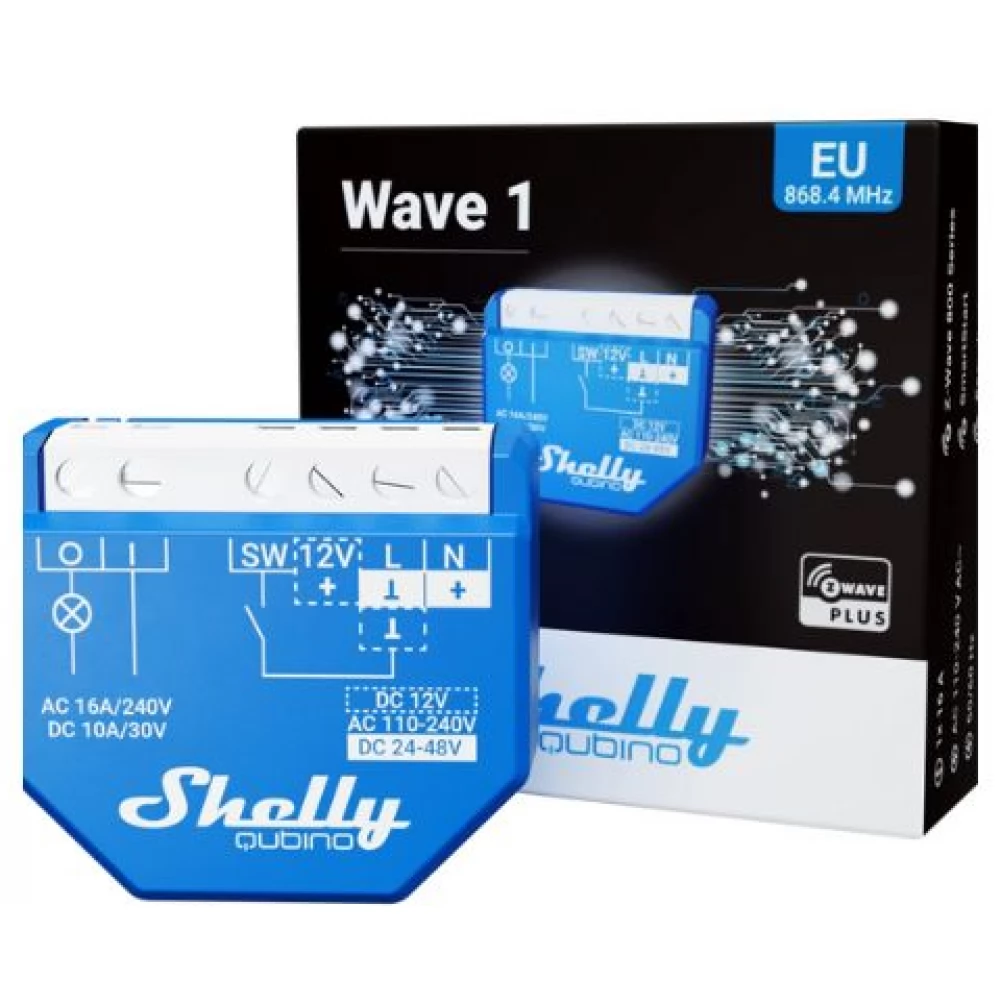

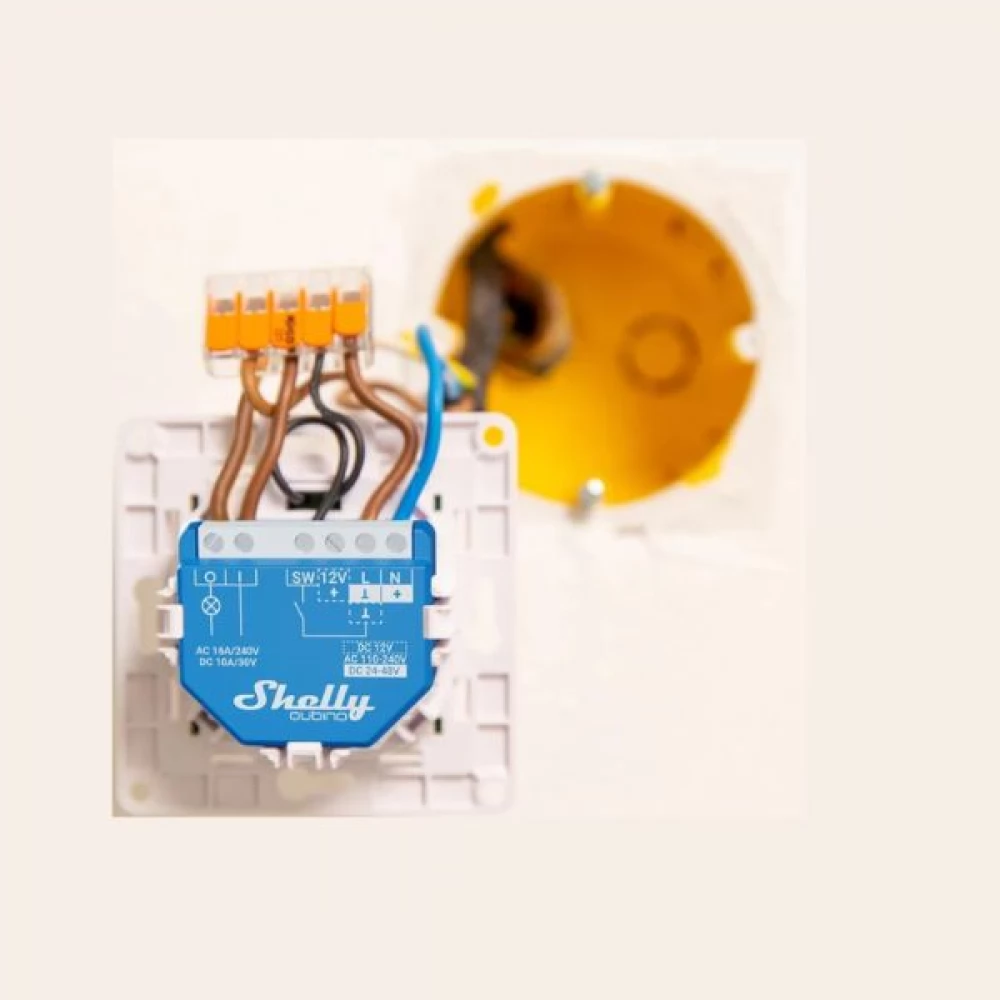

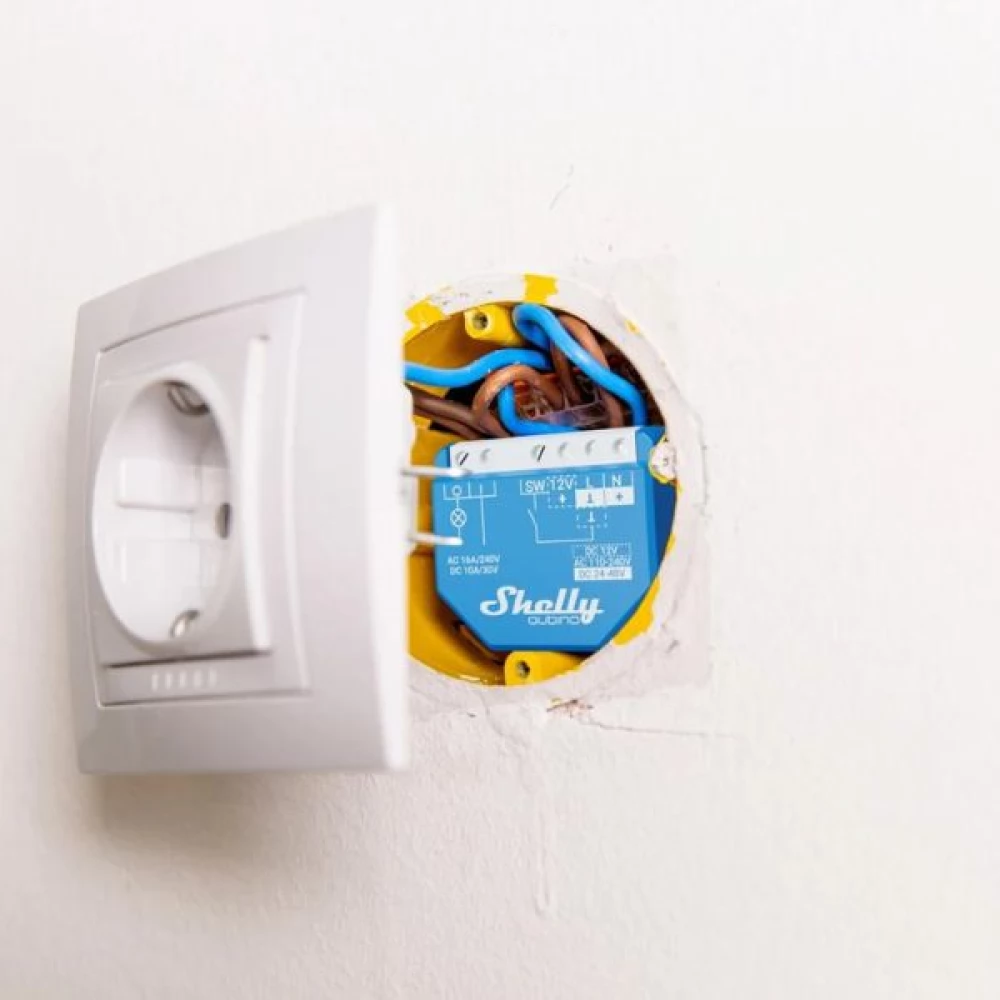

- Normalerweise passt es in den Montagekasten normaler Größe, wir empfehlen jedoch den versenkten Montagekasten, da seine Verwendung die Installationszeit der Module beschleunigt
- Kann mit einem DIN-Schienenadapter (separates Produkt) auf einer Hutfarbe montiert werden.

Wie andere intelligente Relais benötigt auch dieses für seinen Betrieb nicht nur einen Phasenleiter, sondern auch einen Neutralleiter.

Beschreibung:

- Hersteller: Shelly
- Produkttyp: Smartes Z-Wave-Schaltrelais, auch zum spannungsfreien Schalten
- Farbe blau

Installation / Betrieb

- Betriebsstromversorgung: 110V-240V AC, 12V DC, 24V-240V DC
- Anschluss: 12V DC, 24V-240V DC, AC (Phase und Neutralleiter)
- Befestigung/Montage: Montage in einer Wandsteckdose oder Montage auf einer DIN-Schiene mittels separat bestellbarem DIN-Schienenadapter möglich
- Montage auf DIN-Schiene möglich: Ja, mit Shelly DIN-Adapter (separates Produkt)
- Betriebsumgebungstemperatur: 20°C-40°C
- Luftfeuchtigkeit bei Betrieb: 30–70 % relative Luftfeuchtigkeit
- Maximaler Energieverbrauch: 0,3 W

Geregelter (/gemessener) Stromkreis

- Schalter / Schaltrelais: Ja
- Dimmen / Helligkeitsregelung: Nein
- Verbrauchsmessung: Nein
- Anzahl der Kreise: 1
- Anzahl der geschalteten Pole: 1P
- Potentialfreies Schalten: Ja
- NO/NC-Umschaltung: Nein
- Nennspannung: Potenzialfreier (trockener) Kontakt, max. 240V AC, max. 30V DC
- Nennstrom: 16A (AC), 10A (DC)

Elektrische Eigenschaften

- Lokale / manuelle Umschaltung: Nein
- Eingang für externen Schalter: Ja
- Alternativschaltung / Crossover-Schaltung: Ja
- Überhitzungsschutz: Ja

Unterstützte Protokolle

- WLAN: Nein
- Zigbee: Nein
- Thread: Nein
- Z-Wave: Ja, auch ein Z-Wave-Repeater
- RF-/Funksteuerung: Nein
- Bluetooth: Nein

Fernbedienung, intelligente Steuerung

- Direkte (lokale) Fernbedienung: Nein
- Über das Internet fernsteuerbar:
