Es handelt sich auch um eine bereitgestellte Lösung für die Ernährung, Reparatur und Qualitätskontrolle, die das Grundelement des Mikroskopkopfes der Magus Stereo 8H -Serie und des universellen Magus UT2 -Mikroskopständers ist.

Die Kamera verfügt über einen HDMI -Anschluss, durch den das Gerät ein Bild direkt auf den Monitorbildschirm überträgt, ohne eine Verbindung zu einem Computer herzustellen.
Das optische Stereomikroskop von Greenough liefert die genauen Details der Oberflächentopographie ohne Verlust der räumlichen Ausrichtung und somit eine große Feldtiefe. Es gibt zwei Möglichkeiten, das monitorgestellte Mikroskop mit einem Monitor zu beobachten: durch die Objektive oder über den Monitorbildschirm.
Das Mikroskop ist mit zwei reflektierten Lichtbeleuchtungselementen ausgestattet: ein Ringbeleuchtungselement mit einem Polarisationsfilter und einer Kehlkopflampe.
Das Mikroskop kann die Ergonomie am Arbeitsplatz optimieren, damit der Bediener bequemer und effizienter arbeiten kann.

Digitalkamera
Die Digitalkamera verfügt über einen 2 -MP -Sensor, der eine vollständige HD -Auflösung (1920x1080 PX) erzeugt, ein realistisches Bild.

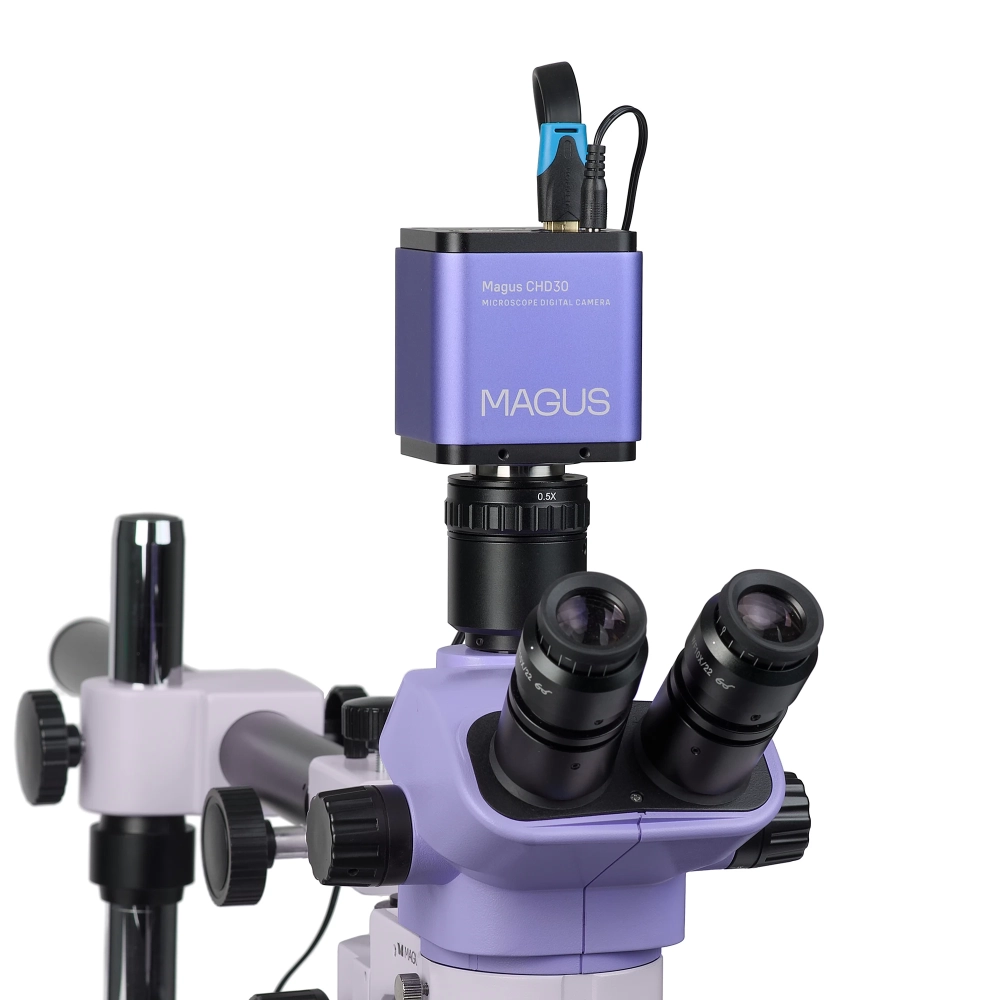

Da sich die Hände und das Instrument selbst unter das Mikroskop bewegen, bietet die Screenüberwachung bestimmte Anforderungen für die Rahmengeschwindigkeit. Die Kamera ist mit Hilfe eines C-Branch-Adapters im Dreifachrohr montiert und über einen HDMI-Ausgang mit dem Monitor angeschlossen. Der HDMI -Modus unterstützt 60 fps. Dies ist der Mindestwert, damit das System ohne Verzögerung reibungslos auf den Bildschirm übertragen werden kann. Beim Verschieben der gedruckten Schaltung bleibt das Bild im Fokus.

Die Kamera wird von der WLAN -Schnittstelle mit dem Computer verbunden. Auf diese Weise können der Beobachtungsprozess und die Zwischen- und Endergebnisse aufgezeichnet werden.

LCD -Monitor

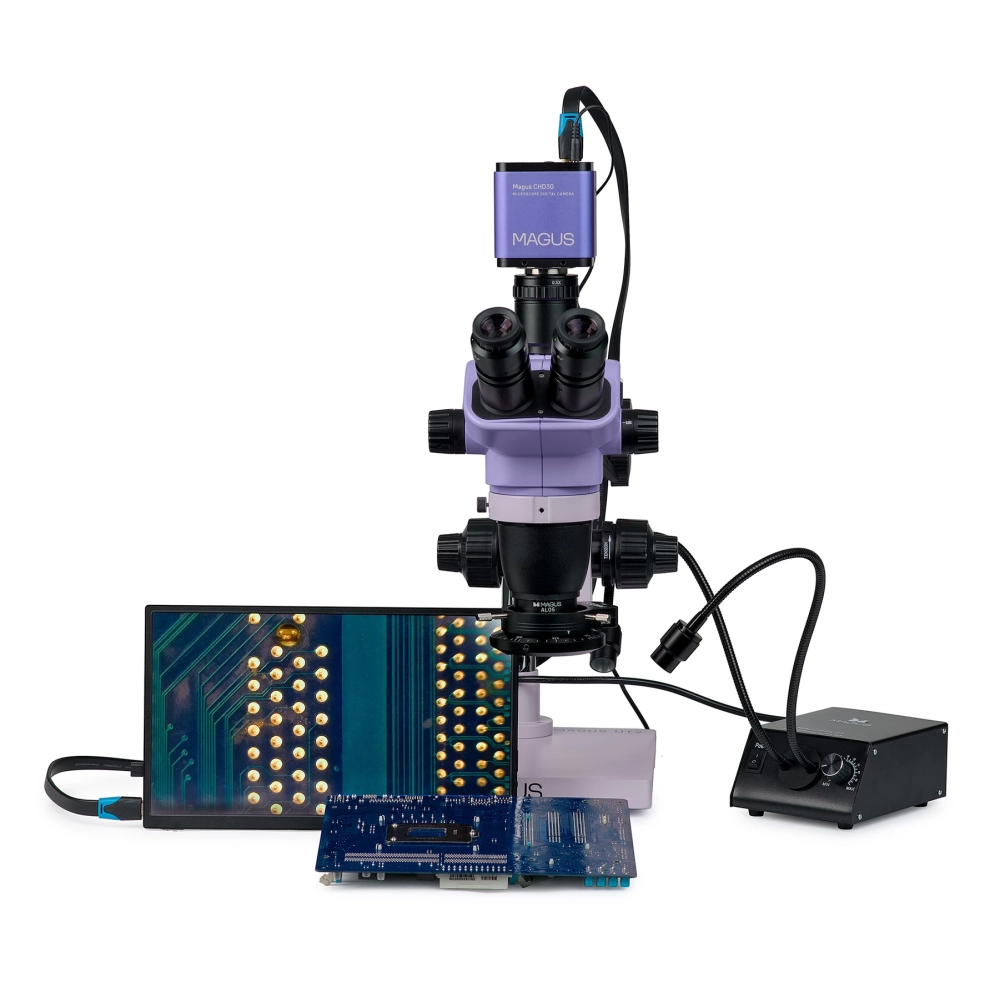

Der Monitor wird mit einer von Mikroskop montierten Kamera verbunden, um ein echtes Zeitbild anzuzeigen. Kompatibel mit der Full HD -Auflösung Magus HDMI -Kamera. Der Bildschirm ist 13,3 Zoll. Die IPS -Matrix erzeugt helle Bilder mit hohen Insight -Winkeln: Wenn Sie den Monitor aus einer schrägen Richtung betrachten, verzerren die Farben nicht. Der Monitor kann auf den Tisch gelegt oder mit der Kamera verbunden werden.
Das Dreipunkt -Mikroskop von Monitor eignet sich für diejenigen, die beispielsweise einen Schaltkreisblatt nach vorne untersuchen möchten, mit einem nicht nachdownward -Look. Sie können sich einige Zeit nehmen, um sich an eine solche Beobachtungsmethode zu gewöhnen. Im Gegenzug werden Rücken und Nacken nicht müde sein. Dieser Typ kann auch von Pädagogen gut angewendet werden, um ihre Schüler zu unterrichten.
Das Sichtfeld beträgt 44,3 x 24,9 mm mit minimaler Vergrößerung des Mikroskops.

Mikroskopkopf

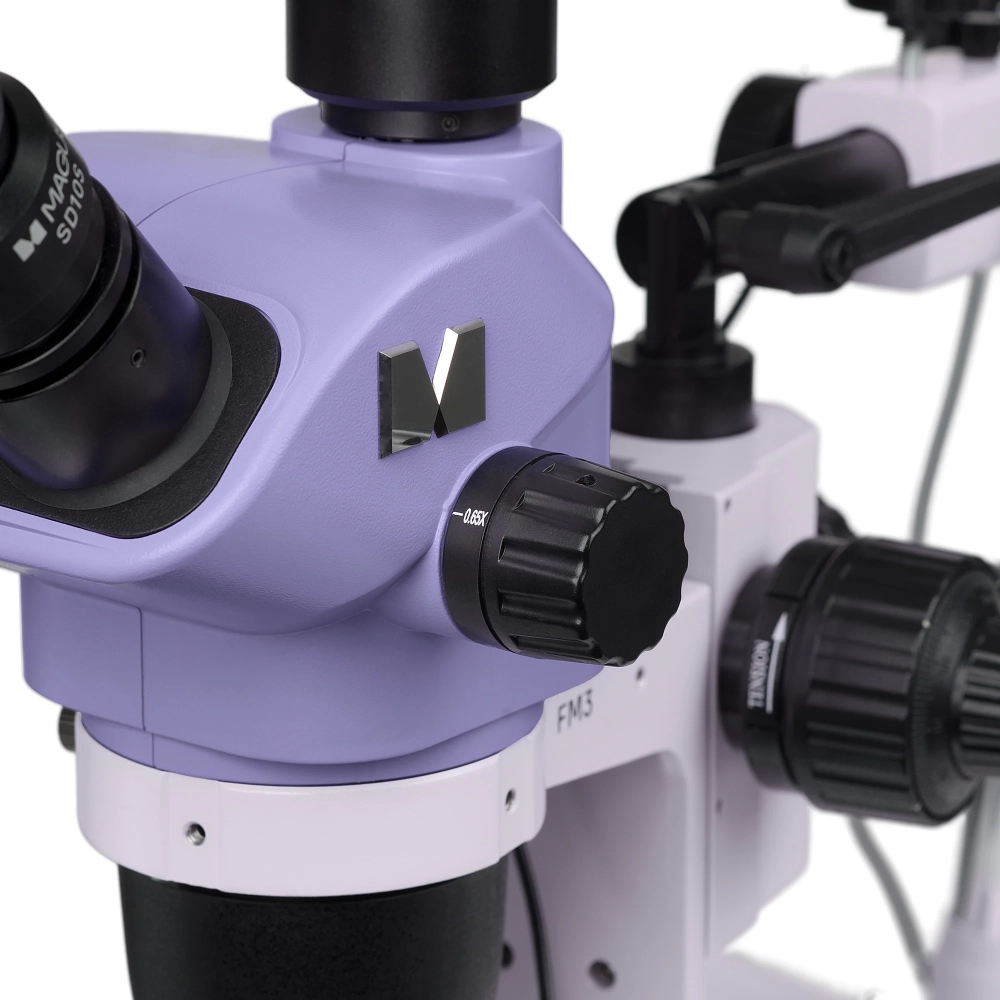

Das Zoomobjektiv ermöglicht auch die 8,4 -fache Vergrößerung, die reibungslos ohne Fokusverlust geändert werden kann. Das Mikroskop erzeugt ein gerades, vertikales (nicht -inverses) dreidimensionales Bild. Die 0,5 -fachen vergrößerten Komplementlinsen ändern den Vergrößerungsbereich und den Abstand von Mikroskopen.
Für die Lötarbeiten können die 0,5-fache Hilfslinse mit einer Vergrößerung von 3,25-27,5x und 177 mm Arbeitsentfernung erreicht werden.
Wenn das 0,5-fache Zoomobjektiv nicht verwendet wird, stehen eine Vergrößerung von 6,5 bis 55x und 105 mm Arbeitsstrecke zur Qualitätskontrolle zur Verfügung.
Im Vergleich zu visuellen Beobachtungen während der Qualitätskontrolle erfordern die Instrumentenoperationen ein größeres Sichtfeld. Betrachtet durch die Linsen den Durchmesser des Sichtfeldes mit der 0,5 -fachen Vergrößerungshilfslinse 67,7 mm (bei einer mikroskopischen Vergrößerung von 3,25x) und 8 mm (bei 27,5 -facher Vergrößerung). Die grundlegende Konfiguration enthält die 10x/22 -mm -Augenlinse, die auf Dioptriger und Augenabstand mit Brillen eingestellt werden kann.

Beleuchtung

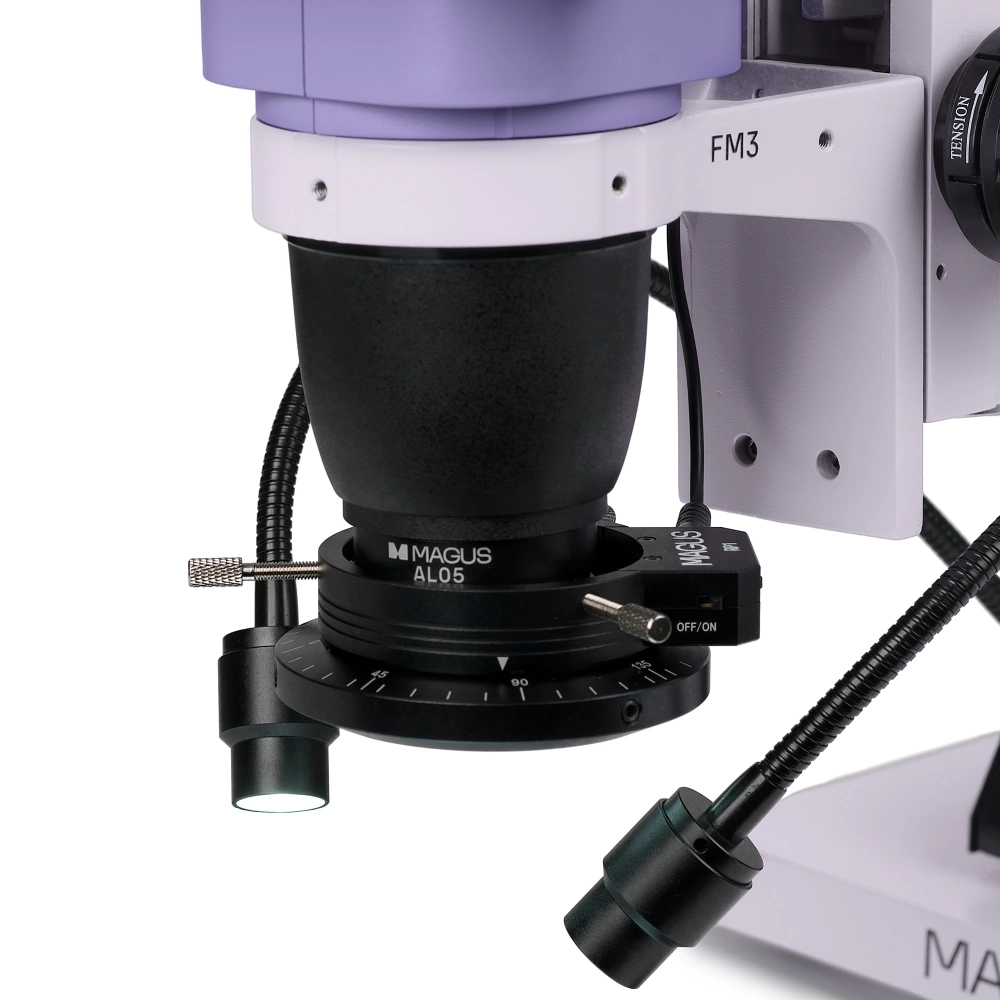

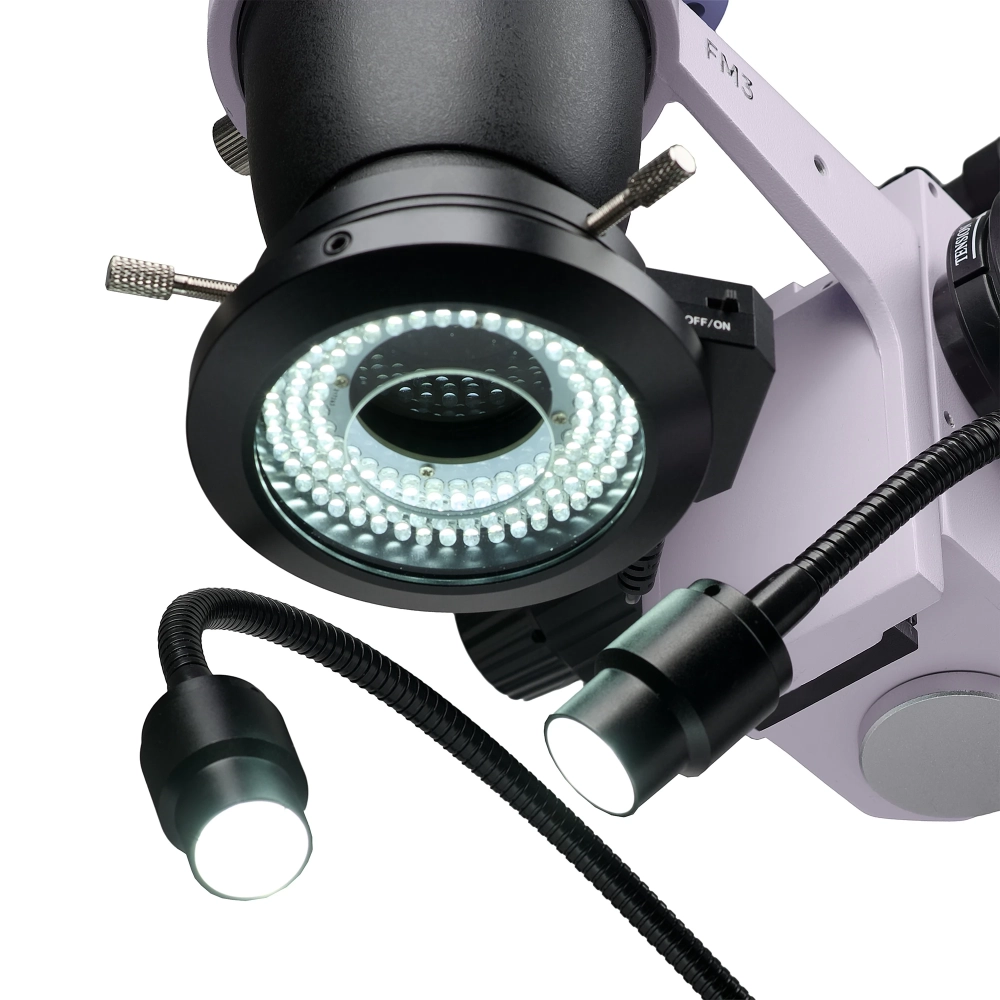

Jede Aufgabe erfordert eine andere Beleuchtung. Das Kit hat zwei Beleuchtungselemente. Die Polarisatorringlampe beseitigt die Reflexion der Metalle. Die Kehlkopflampe kann verwendet werden, um Schatten zu erzeugen, die die Erkennung der Oberflächentopographie für unser Sehvermögen erleichtern.

Stand

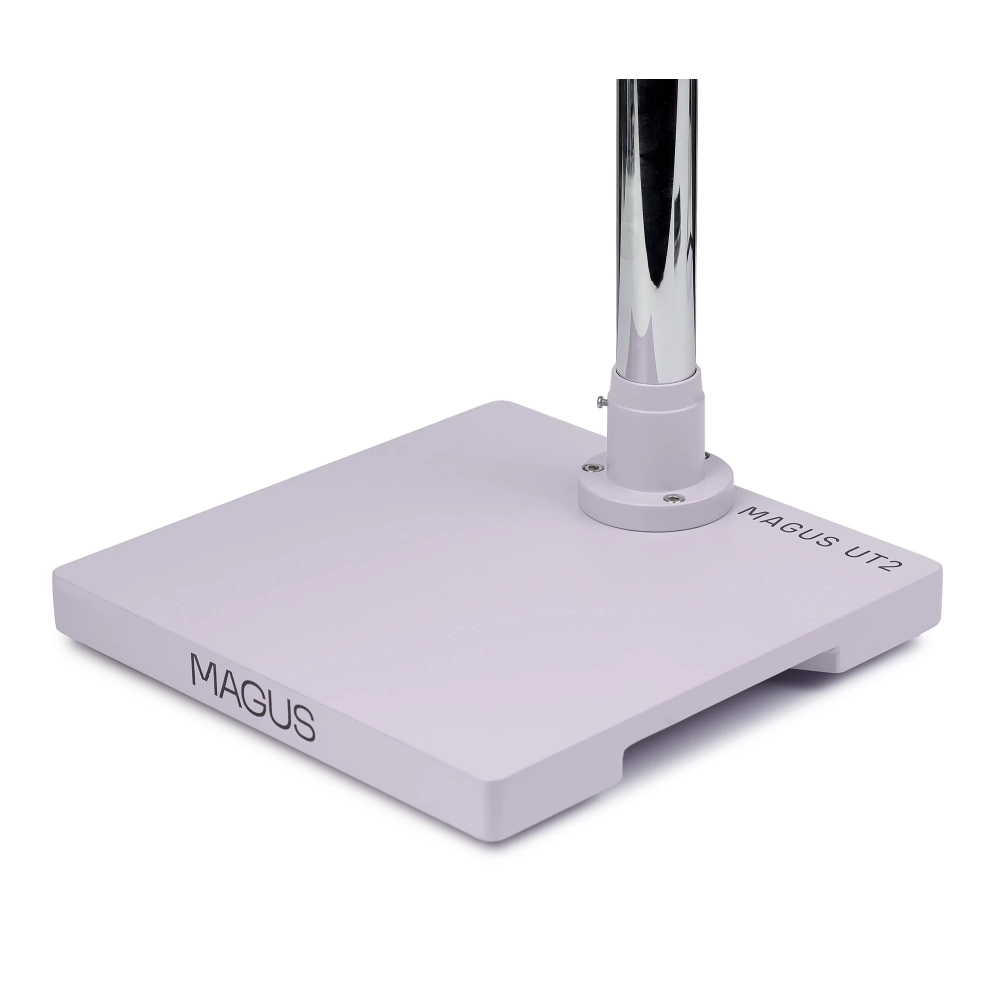

Der feste universelle Ständer mit festem Sockel minimiert die Schwingungen der Bewegung. Der lange, horizontale Hebel kann den Arbeitsbereich erhöhen.

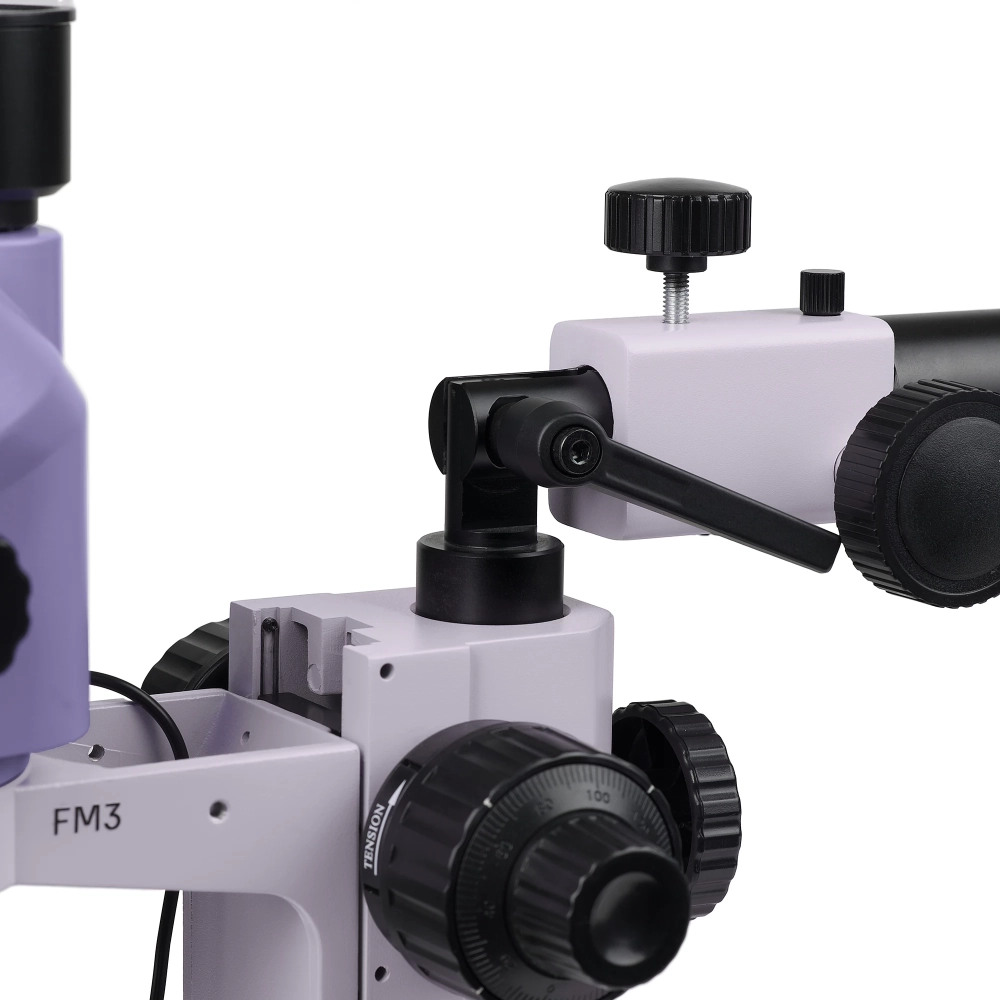

Manchmal ist es nicht ratsam, Objekte während der Arbeit auf den optischen Weg zu bewegen. Manchmal ist es vorteilhafter, den Mikroskopkopf zu bewegen. Drücken Sie die Microbe -Einstellungstaste, um den Mikroskopkopf horizontal hin und her zu verschieben.

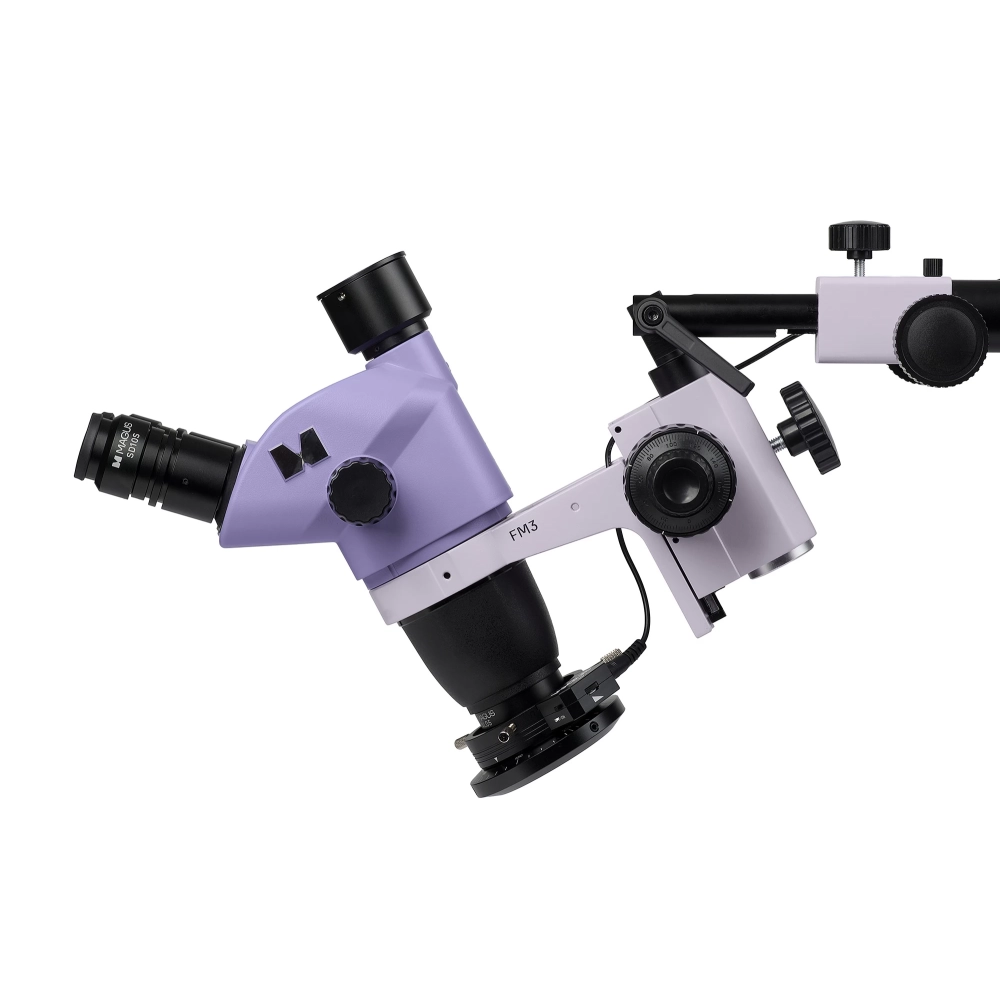

Der Winkel der optischen Achse kann durch den Mechanismus am Ende des Racks verändert werden. Der Bediener kann die Probe auf der Tabelle aus einem Winkel beobachten. Diese Funktion kann bequemere Vorgänge wie die Überprüfung der Qualität des Lötens oder der Überwachung gekrümmter Objekte machen.

Fokussiermechanismus
Der Fokussiermechanismus hat auch eine grobe und feine Fokuseinstellungsfunktion. Über dem 40-fach-Vergrößerungswert ist es einfacher, das Mikroskop mit dem feinen Fokuseinstellungsmechanismus anzupassen. Koaxale Fokussiertasten finden Sie auf beiden Seiten des Mikroskops. Die Spannung des groben Fokus kann ebenfalls angepasst werden.
