Es handelt sich auch um eine bereitgestellte Lösung für Löten, Reparaturen und Qualitätskontrolle, das das grundlegende Element des Mikroskopkopfs der Magus Stereo 8H -Serie und des universellen Magus UT2 -Mikroskopständers ist.

Das optische Stereomikroskop von Greenough liefert die genauen Details der Oberflächentopographie ohne Verlust der räumlichen Ausrichtung und somit eine große Feldtiefe. Wir empfehlen ein drei punktes Mikroskop denen, die dieses Gerät in normaler Haltung behandeln und die Probe durch die Objektive betrachten.

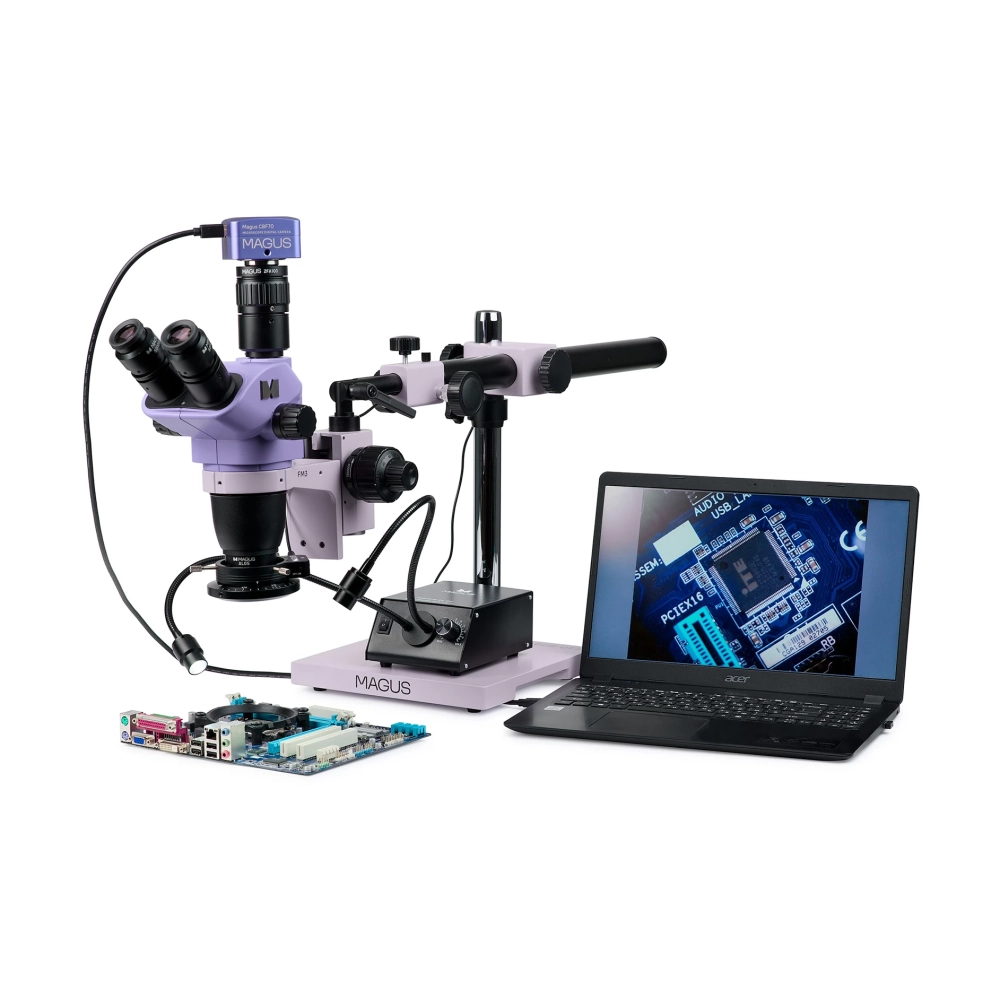

Die digitale Mikroskopkamera kann den Beobachtungsprozess, die Zwischen- und Endergebnisse aufzeichnen. Die Kamera verfügt über einen USB 3.0 -Port und überträgt die erstellten Bilder auf den Computerbildschirm. Die Datenübertragungsrate ist 10 -mal schneller als die USB 2.0 -Kameras.
Das Mikroskop ist mit zwei reflektierten Lichtbeleuchtungselementen ausgestattet: ein Ringbeleuchtungselement mit einem Polarisationsfilter und einer Kehlkopflampe.
Das Mikroskop kann die Ergonomie am Arbeitsplatz optimieren, damit der Bediener bequemer und effizienter arbeiten kann.

Digitalkamera
Die Digitalkamera, die mit einem C-franchierten Adapter im Dreifachrohr aufgenommen wurde, nimmt die mittleren und endgültigen Ergebnisse des Beobachtungsprozesses auf. Die Funktion kann auch für die Qualitätskontrolle und die Datenbankkonstruktion verwendet werden. Die 21-MP-Kamera am 1x C-Land-Adapter liefert die Auflösung, die für stereomikroskopische Beobachtungen erforderlich ist. Der 4/3 "Sensor liefert das maximale Sichtfeld wie möglich. Das Sichtfeld beträgt 53,5 x 37 mm mit minimaler Vergrößerung des Mikroskops.

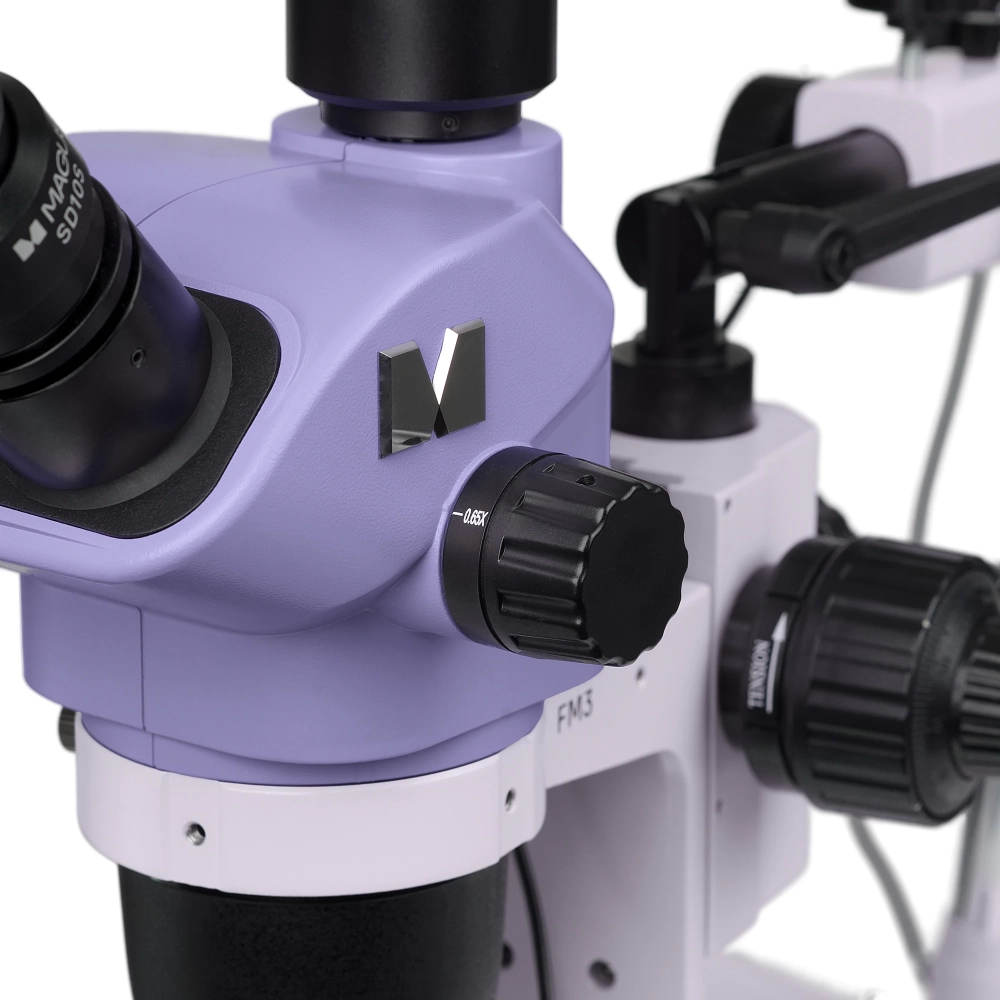

Mikroskopkopf

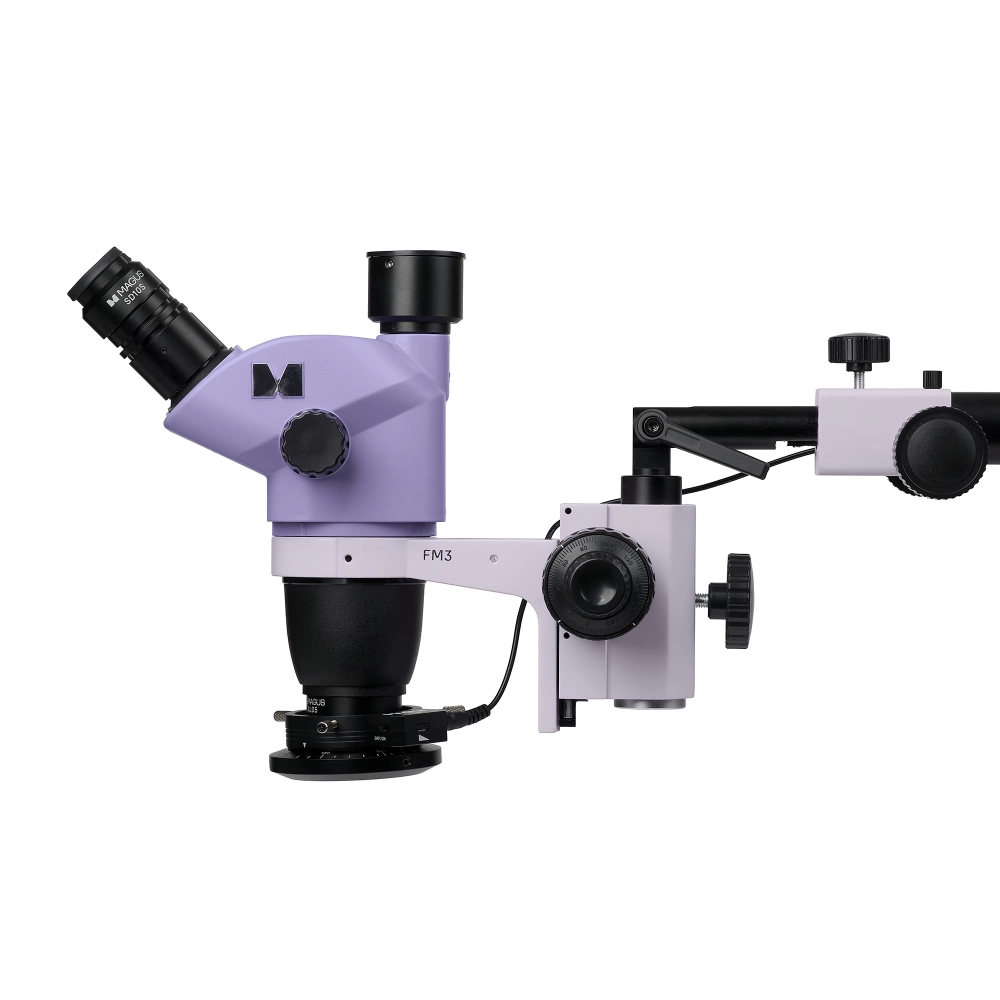

Das Zoomobjektiv ermöglicht auch die 8,4 -fache Vergrößerung, die reibungslos ohne Fokusverlust geändert werden kann. Das Mikroskop erzeugt ein gerades, vertikales (nicht -inverses) dreidimensionales Bild. Die 0,5 -fachen vergrößerten Komplementlinsen ändern den Vergrößerungsbereich und den Abstand von Mikroskopen.
Für die Lötarbeiten können die 0,5-fache Hilfslinse mit einer Vergrößerung von 3,25-27,5x und 177 mm Arbeitsentfernung erreicht werden. Wenn das 0,5-fache Zoomobjektiv nicht verwendet wird, stehen eine Vergrößerung von 6,5 bis 55x und 105 mm Arbeitsstrecke zur Qualitätskontrolle zur Verfügung.
Im Vergleich zu visuellen Beobachtungen während der Qualitätskontrolle erfordern die Instrumentenoperationen ein größeres Sichtfeld. Betrachtet durch die Linsen den Durchmesser des Sichtfeldes mit der 0,5 -fachen Vergrößerungshilfslinse 67,7 mm (bei einer mikroskopischen Vergrößerung von 3,25x) und 8 mm (bei 27,5 -facher Vergrößerung). Die grundlegende Konfiguration enthält die 10x/22 -mm -Augenlinse, die auf Dioptriger und Augenabstand mit Brillen eingestellt werden kann.

Beleuchtung

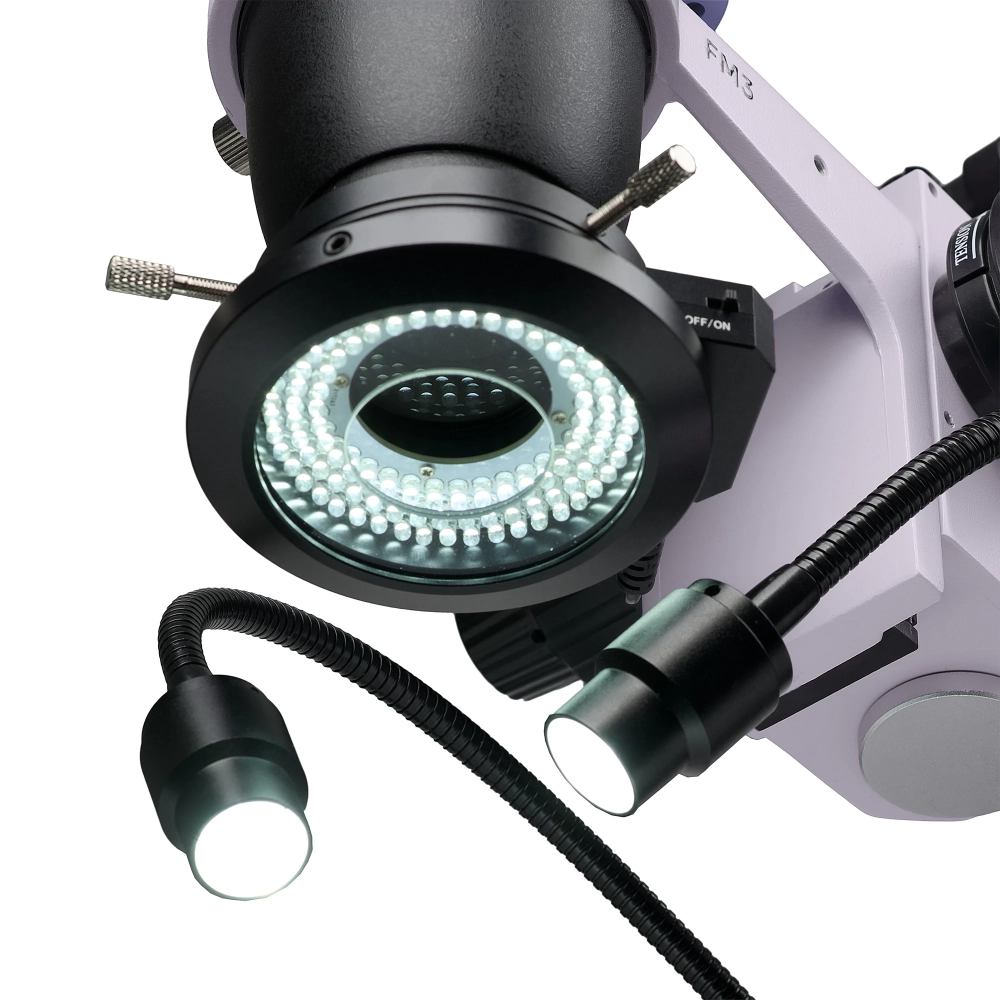

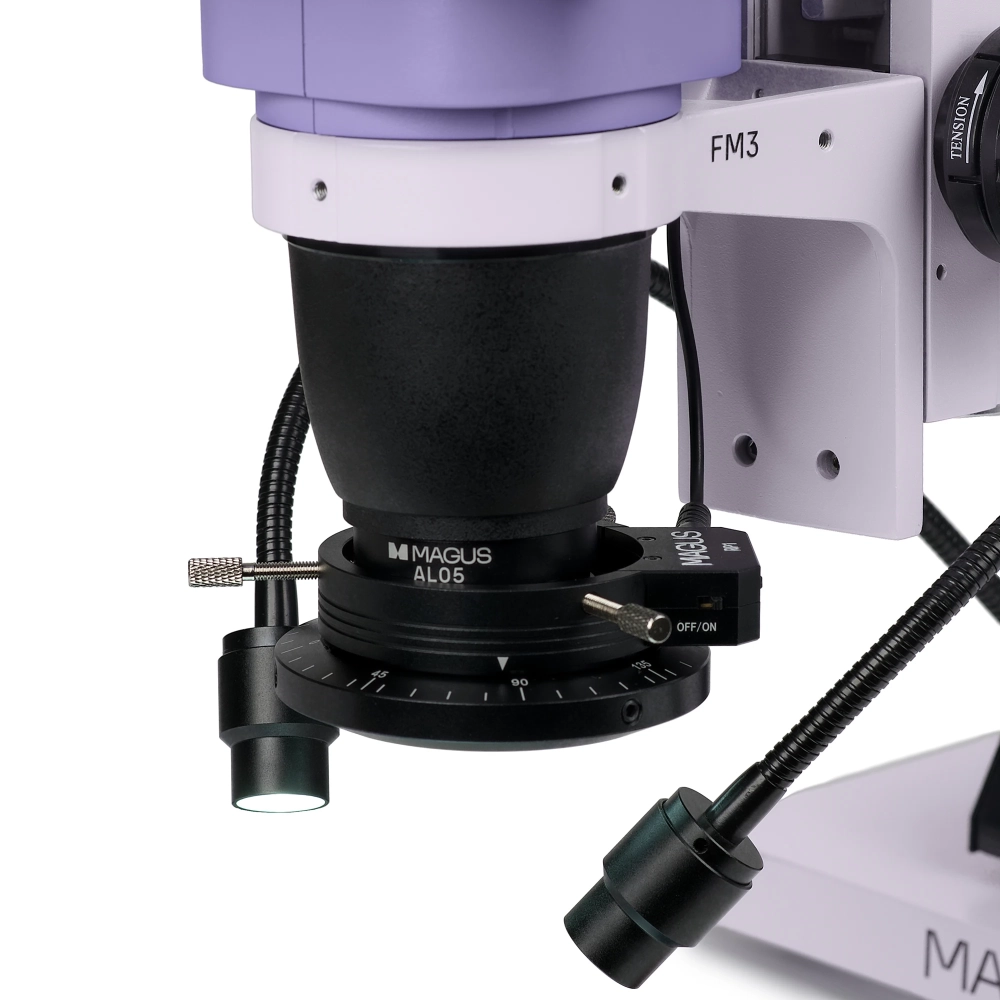

Jede Aufgabe erfordert eine andere Beleuchtung. Das Kit hat zwei Beleuchtungselemente. Die Polarisatorringlampe beseitigt die Reflexion der Metalle. Die Kehlkopflampe kann verwendet werden, um Schatten zu erzeugen, die die Erkennung der Oberflächentopographie für unser Sehvermögen erleichtern.

Stand

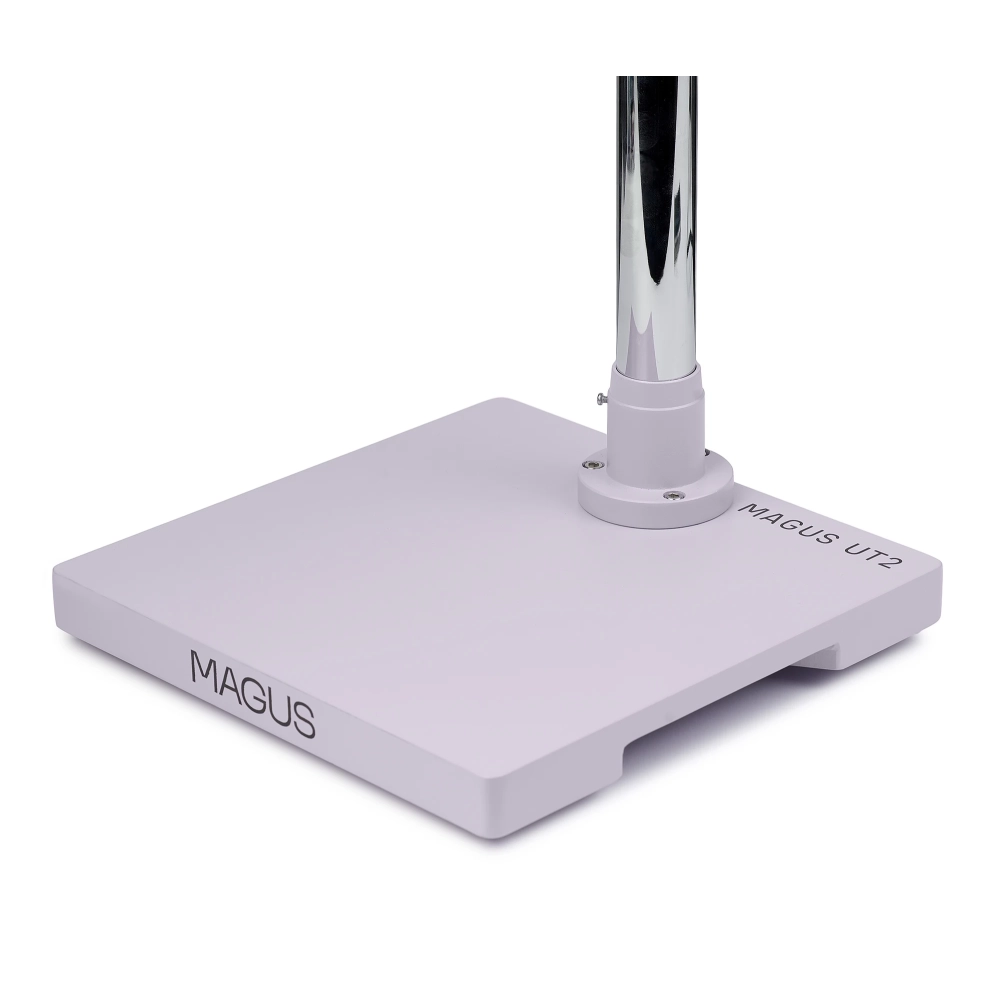

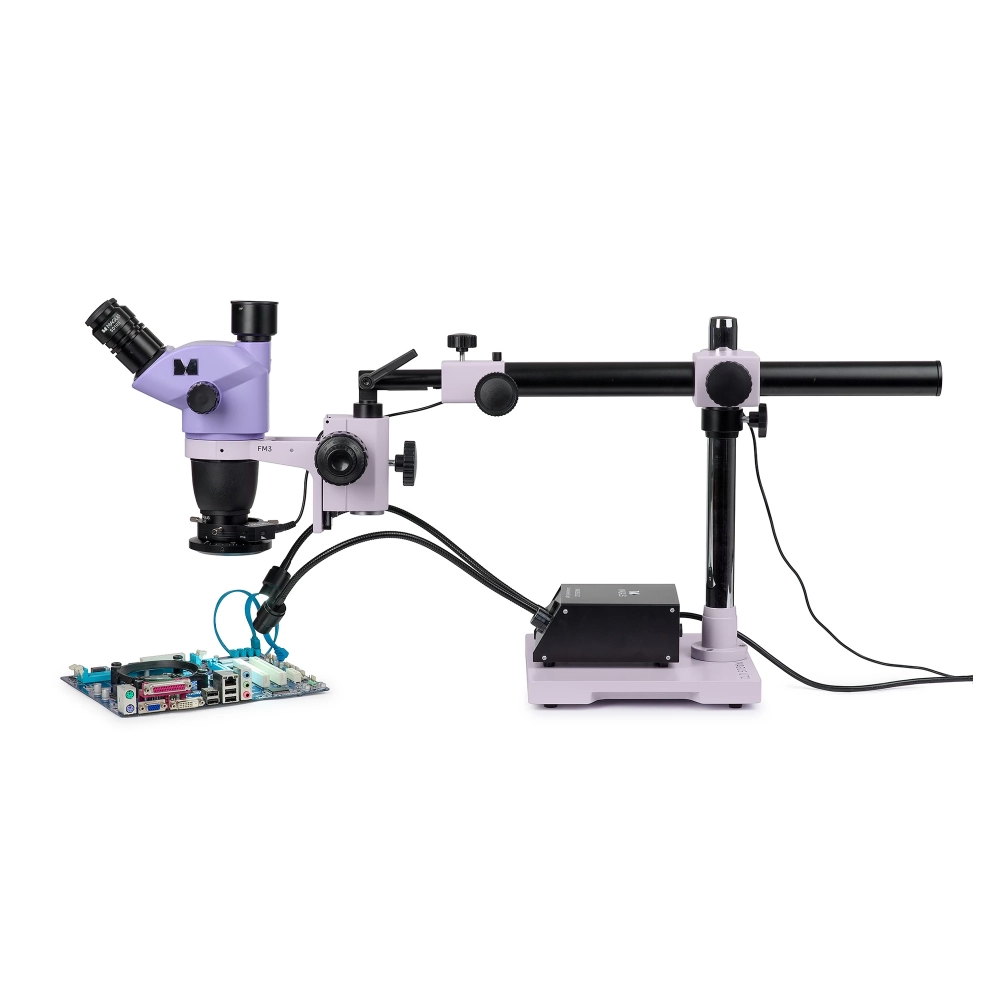

Der feste universelle Ständer mit festem Sockel minimiert die Schwingungen der Bewegung. Der lange, horizontale Hebel kann den Arbeitsbereich erhöhen.

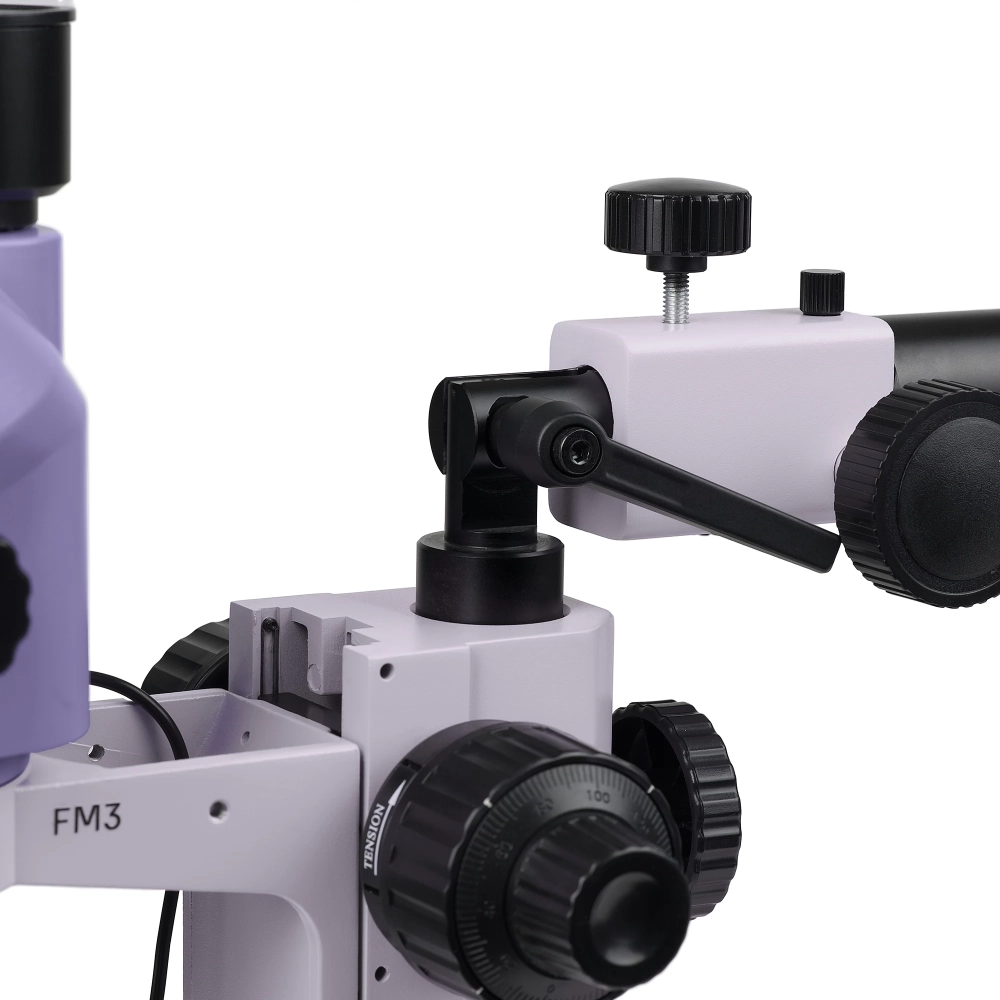

Manchmal ist es nicht ratsam, Objekte während der Arbeit auf den optischen Weg zu bewegen. Manchmal ist es vorteilhafter, den Mikroskopkopf zu bewegen. Drücken Sie die Microbe -Einstellungstaste, um den Mikroskopkopf horizontal hin und her zu verschieben.
Der Winkel der optischen Achse kann durch den Mechanismus am Ende des Racks verändert werden. Der Bediener kann die Probe auf der Tabelle aus einem Winkel beobachten. Diese Funktion kann bequemere Vorgänge wie die Überprüfung der Qualität des Lötens oder der Überwachung gekrümmter Objekte machen.

Fokussiermechanismus
Der Fokussiermechanismus hat auch eine grobe und feine Fokuseinstellungsfunktion. Über dem 40-fach-Vergrößerungswert ist es einfacher, das Mikroskop mit dem feinen Fokuseinstellungsmechanismus anzupassen. Koaxale Fokussiertasten finden Sie auf beiden Seiten des Mikroskops. Die Spannung des groben Fokus kann ebenfalls angepasst werden.

Zubehör und vollständige Lösungen
Da die Arbeitsbedingungen bequemer sind, wird auch die Produktivität des Bedieners erhöht. Für unsere vollen Lösungen haben wir die Erfahrung der Elektroingenieure begonnen. Gleichzeitig bietet Magus auch andere Teile an, die einen eigenen Mikroskop -Bestand erstellen können, der auf Budget, Präferenzen und Aufgaben basiert. Darüber hinaus können Sie jederzeit das erforderliche Zubehör hinzufügen.

- Ein dreipunkter Mikroskopkopf mit vertikalem Röhrchen für digitale Geräte
- Die Zoomlinse kann reibungslos modifiziert werden, ohne den Fokusverlust am Vergrößerungswert. Zoom (Zoom) Verhältnis: 8,4: 1
- Vorteile des optischen Designs von Greenough: hohe Tiefe, hohe Auflösung, räumliche Effekte 3D, kompaktes Design und erschwinglicher Preis
-Die 0,5 -fache vergrößerte Komplementlinsen -Linsen ermöglichen zusätzliche Vergrößerung, Sichtfeld und Arbeitsabstandeinstellungen
- Das universelle Rack erhöht den Arbeitsbereich und ermöglicht das Microskop -Kopfmuster genau
