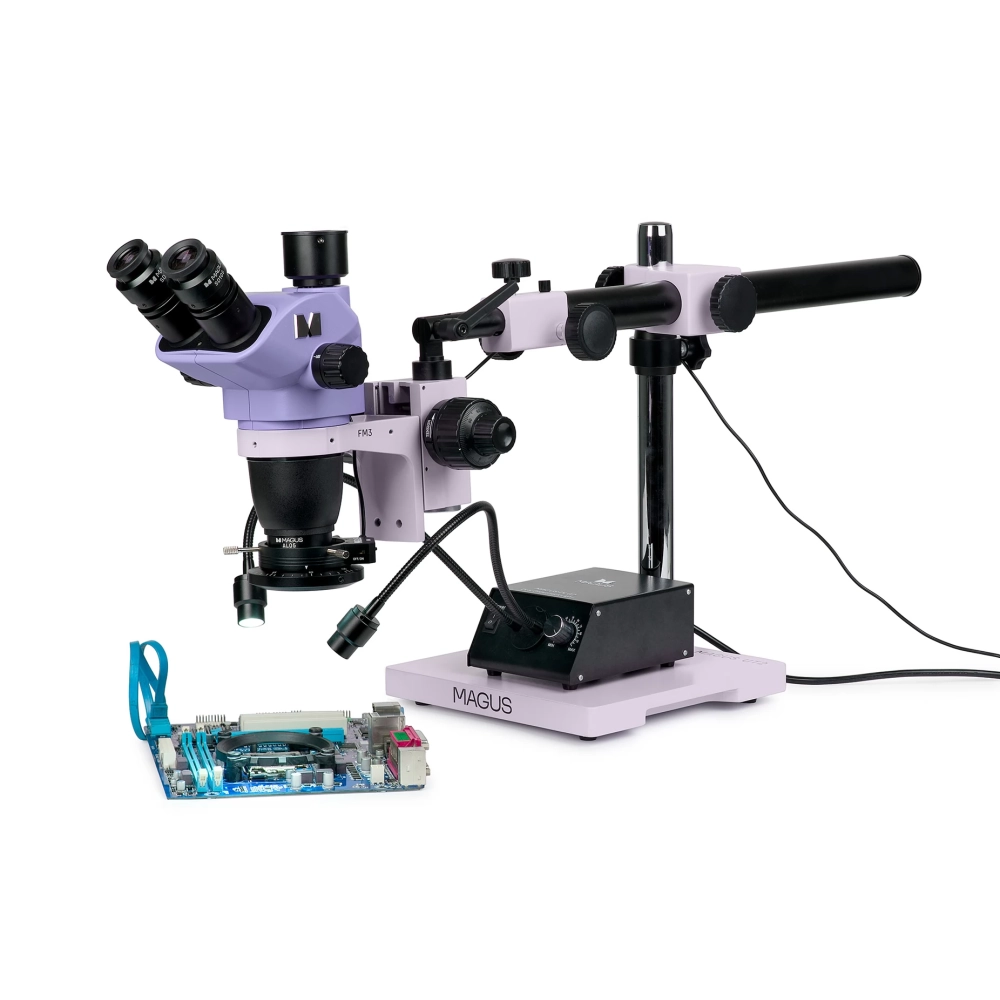

Es handelt sich auch um eine bereitgestellte Lösung für Löten, Reparaturen und Qualitätskontrolle, das das grundlegende Element des Mikroskopkopfs der Magus Stereo 8H -Serie und des universellen Magus UT2 -Mikroskopständers ist.

Das optische Stereomikroskop von Greenough liefert die genauen Details der Oberflächentopographie ohne Verlust der räumlichen Ausrichtung und bietet eine große Feldtiefe. Wir empfehlen ein drei punktes Mikroskop denen, die dieses Gerät in normaler Haltung behandeln und die Probe durch die Objektive betrachten. Es kann auch verwendet werden, wenn Sie in Zukunft eine Digitalkamera für Foto- und Videoaufnahmen kaufen möchten.
Das Mikroskop ist mit zwei reflektierten Lichtbeleuchtungselementen ausgestattet: ein Ringbeleuchtungselement mit einem Polarisationsfilter und einer Kehlkopflampe.
Das Mikroskop kann die Ergonomie am Arbeitsplatz optimieren, damit der Bediener bequemer und effizienter arbeiten kann.

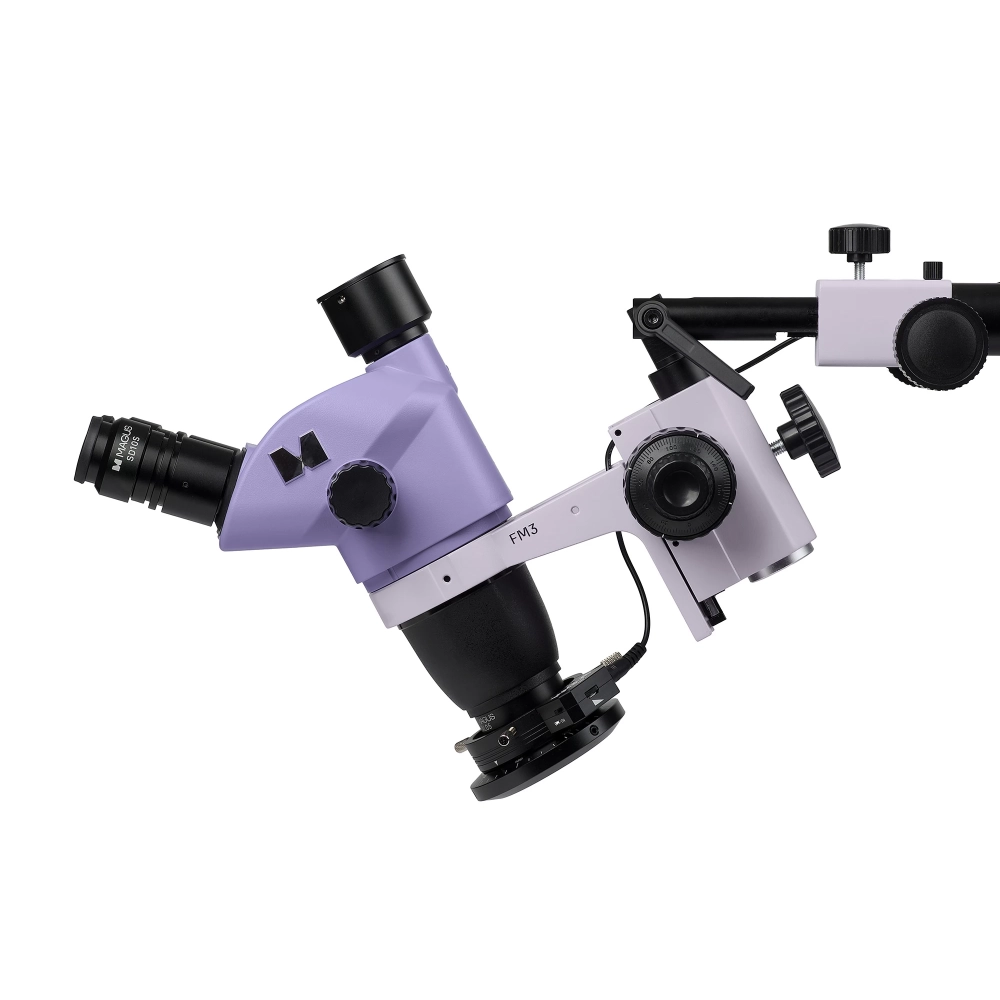

Mikroskopkopf

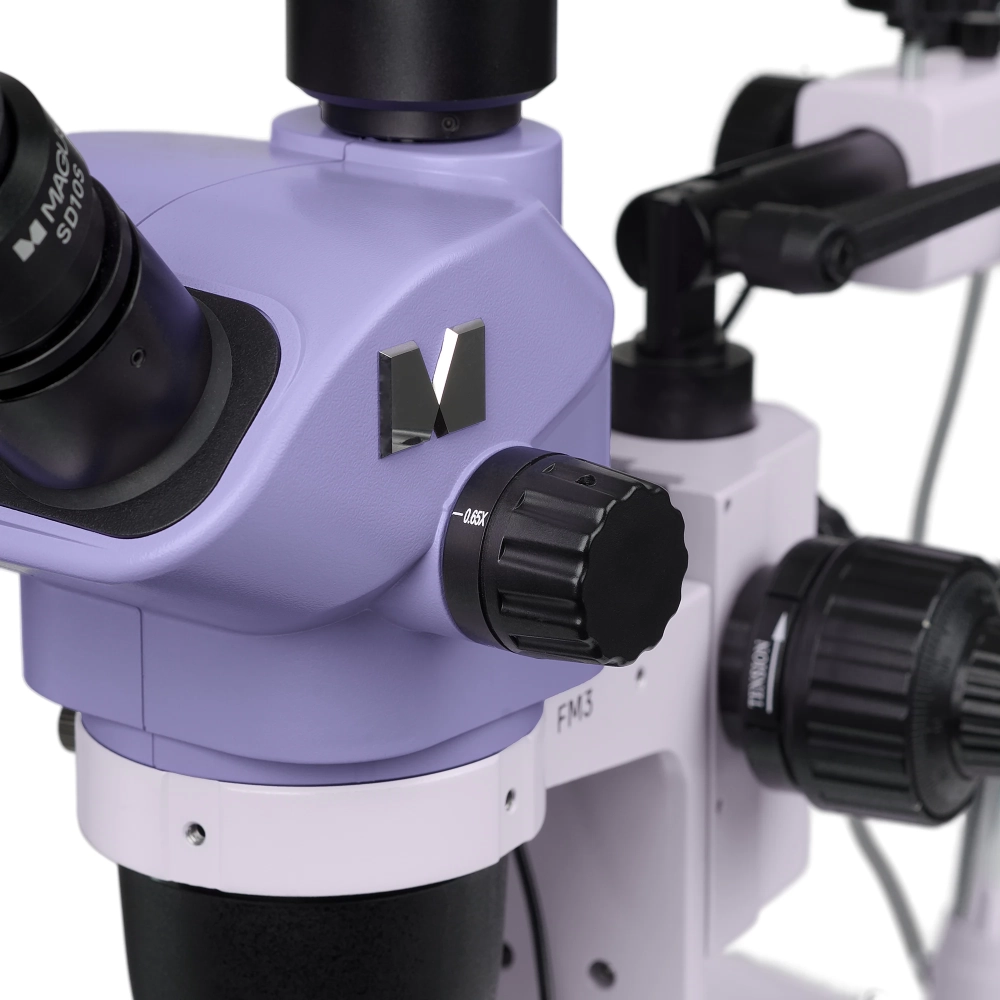

Das Zoomobjektiv ermöglicht auch die 8,4 -fache Vergrößerung, die reibungslos ohne Fokusverlust geändert werden kann. Das Mikroskop erzeugt ein gerades, vertikales (nicht -inverses) dreidimensionales Bild. Die 0,5 -fachen vergrößerten Komplementlinsen ändern den Vergrößerungsbereich und den Abstand von Mikroskopen.
Für die Lötarbeiten können die 0,5-fache Hilfslinse mit einer Vergrößerung von 3,25-27,5x und 177 mm Arbeitsentfernung erreicht werden. Wenn das 0,5-fache Zoomobjektiv nicht verwendet wird, stehen eine Vergrößerung von 6,5 bis 55x und 105 mm Arbeitsstrecke zur Qualitätskontrolle zur Verfügung.
Im Vergleich zu visuellen Beobachtungen während der Qualitätskontrolle erfordern die Instrumentenoperationen ein größeres Sichtfeld. Das Sichtfeld hat einen Durchmesser mit einer 0,5 -fach -Vergrößerungs -Hilfslinse von 67,7 mm (zur mikroskopischen Vergrößerung von 3,25x) und 8 mm (27,5 -fache Vergrößerung).
Die grundlegende Konfiguration enthält die 10x/22 -mm -Augenlinse, die auf Dioptriger und Augenabstand mit Brillen eingestellt werden kann.
Die Digitalkamera muss im Dreipunktrohr des Kopfes des Mikroskops mit einem C-Adapter montiert werden. Sie können auch eine Kamera mit einem USB 3.0 -Anschluss, einer HDMI und einer WLAN -Schnittstelle kaufen. Die Kameraauflösung reicht von 2 Sekunden bis 21 Sekunden und die Sensorgröße von 1/2,8 "bis 4/3". Abhängig von der Größe des Sensors können Sie den Wert von 0,5x oder 1x Vergrößerungswert des C-Locked-Adapters auswählen.

Beleuchtung

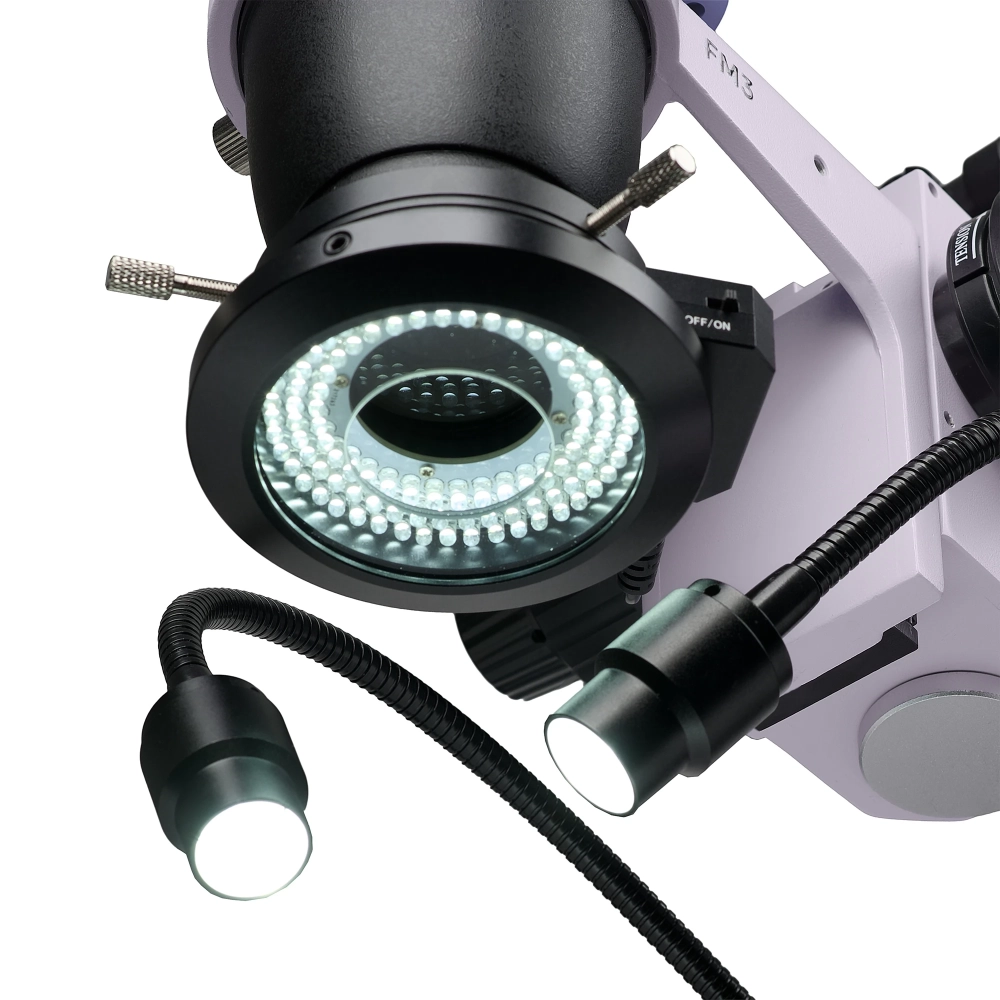

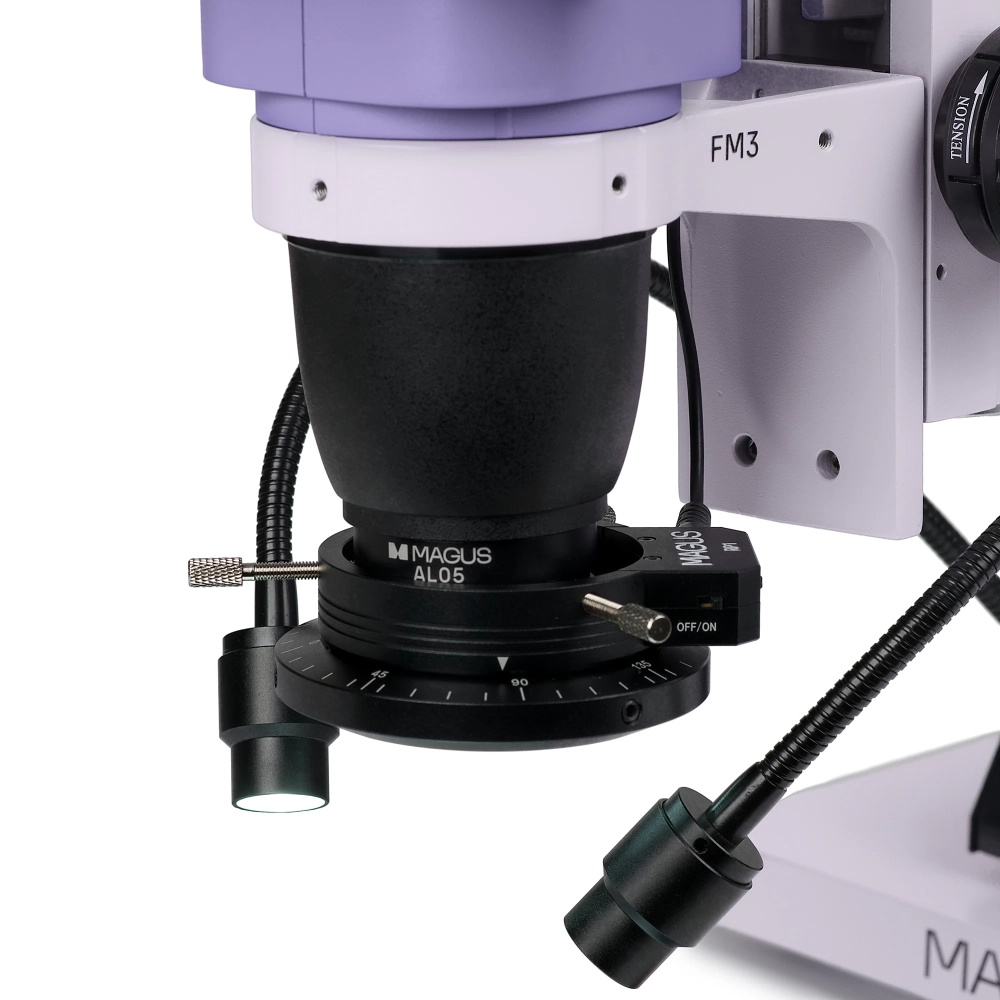

Jede Aufgabe erfordert eine andere Beleuchtung. Das Kit hat zwei Beleuchtungselemente. Die Polarisatorringlampe beseitigt die Reflexion der Metalle. Die Kehlkopflampe kann verwendet werden, um Schatten zu erzeugen, die die Erkennung der Oberflächentopographie für unser Sehvermögen erleichtern.

Stand

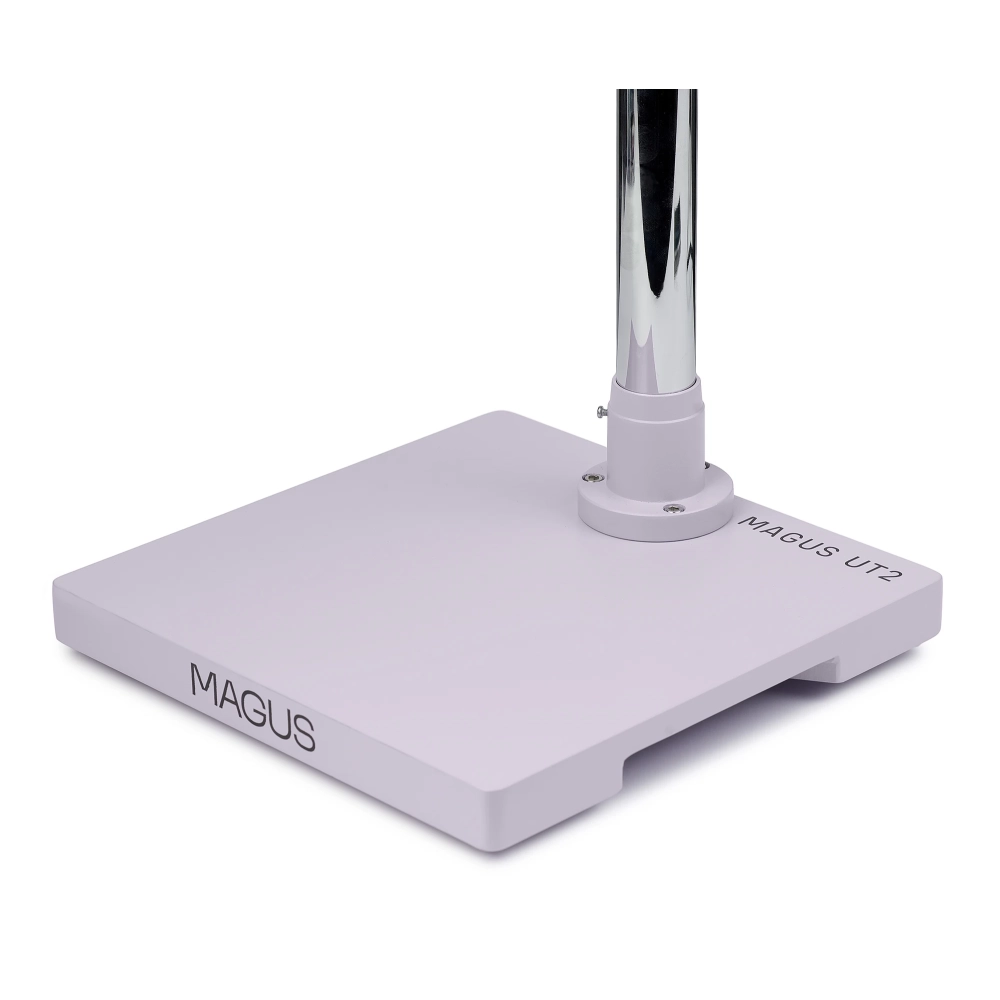

Der feste universelle Ständer mit festem Sockel minimiert die Schwingungen der Bewegung. Der lange, horizontale Hebel kann den Arbeitsbereich erhöhen.
Manchmal ist es nicht ratsam, Objekte während der Arbeit auf den optischen Weg zu bewegen. Manchmal ist es vorteilhafter, den Mikroskopkopf zu bewegen. Drücken Sie die Microbe -Einstellungstaste, um den Mikroskopkopf horizontal hin und her zu verschieben.

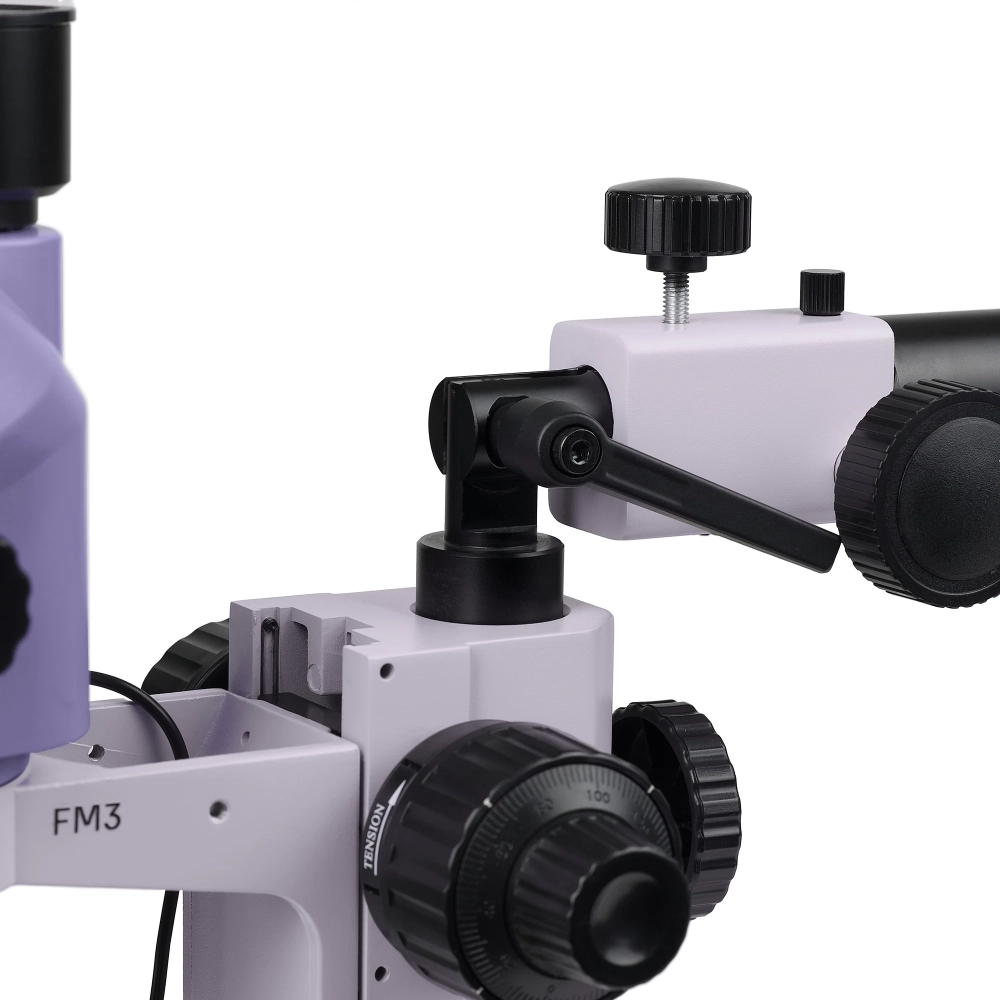

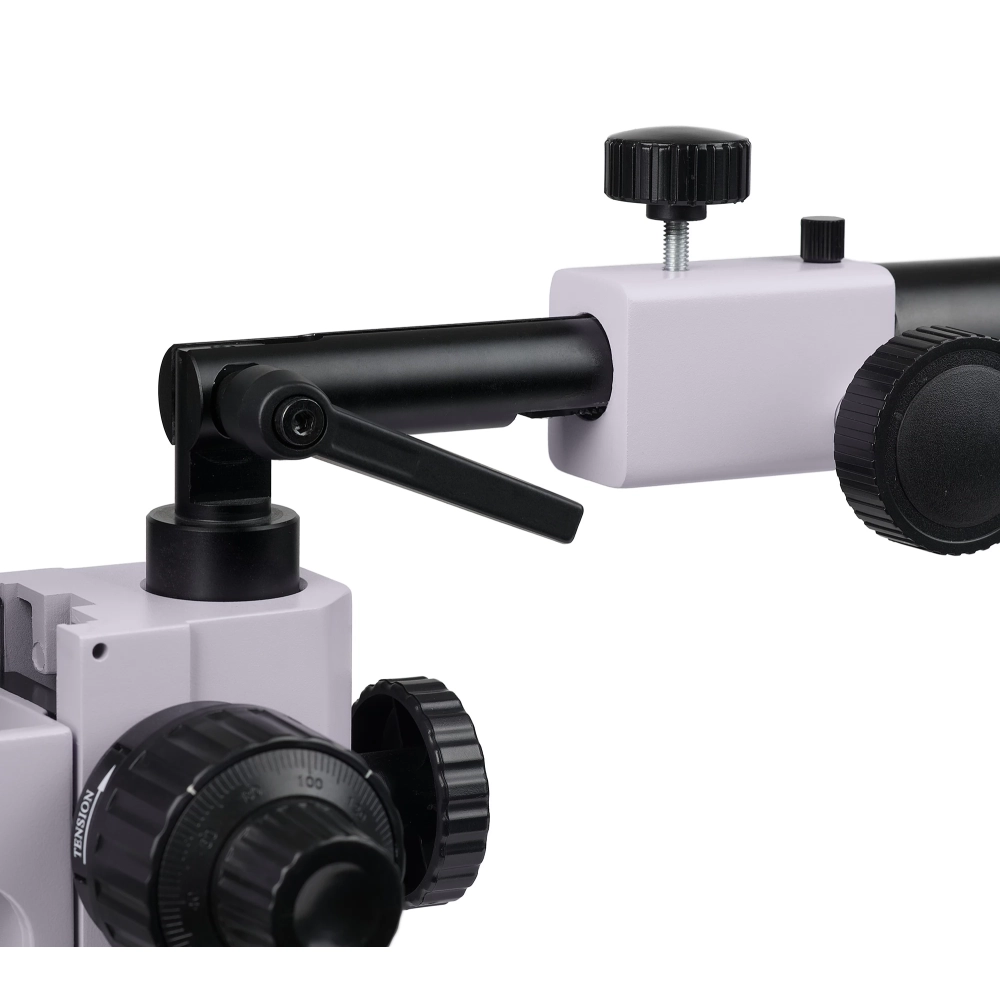

Der Winkel der optischen Achse kann durch den Mechanismus am Ende des Racks verändert werden. Der Bediener kann die Probe auf der Tabelle aus einem Winkel beobachten. Diese Funktion kann bequemere Vorgänge wie die Überprüfung der Qualität des Lötens oder der Überwachung gekrümmter Objekte machen.

Fokussiermechanismus
Der Fokussiermechanismus hat auch eine grobe und feine Fokuseinstellungsfunktion. Über dem 40-fach-Vergrößerungswert ist es einfacher, das Mikroskop mit dem feinen Fokuseinstellungsmechanismus anzupassen. Koaxale Fokussiertasten finden Sie auf beiden Seiten des Mikroskops. Die Spannung des groben Fokus kann ebenfalls angepasst werden.

Zubehör und vollständige Lösungen
Da die Arbeitsbedingungen bequemer sind, wird auch die Produktivität des Bedieners erhöht. Für unsere vollen Lösungen haben wir die Erfahrung der Elektroingenieure begonnen. Gleichzeitig bietet Magus auch andere Elemente an. Daraus kann das Mikroskop gemäß den verfügbaren finanziellen Rahmenbedingungen, Präferenzen und Aufgaben zusammengestellt werden, die gelöst werden sollen, und kann in Zukunft mit zusätzlichem Zubehör ergänzt werden.

- Trinity -Mikroskopkopf: Der Bediener kann das vergrößerte Bild durch die Objektive beobachten. Das Gerät kann später für eine Digitalkamera für den Beobachtungsprozess sowie für die Aufzeichnung von Zwischen- und Endergebnissen installiert werden
- Die Zoomlinse kann reibungslos modifiziert werden, ohne den Fokusverlust am Vergrößerungswert. Zoom (Zoom) Verhältnis: 8,4: 1
- Vorteile des optischen Designs von Greenough: hohe Tiefe, hohe Auflösung, räumliche Effekte 3D, kompaktes Design und erschwinglicher Preis
-Die 0,5 -fache vergrößerte Komplementlinsen -Linsen ermöglichen zusätzliche Vergrößerung, Sichtfeld und Arbeitsabstandeinstellungen
- Das universelle Rack erhöht den Arbeitsbereich, ermöglicht dem Mikroskopkopf genau über dem Muster und den feinen Mikroben der Kopfposition
- Über den Fokussiermechanismus, ein grobes und ein feines Fokusanordnungselement
