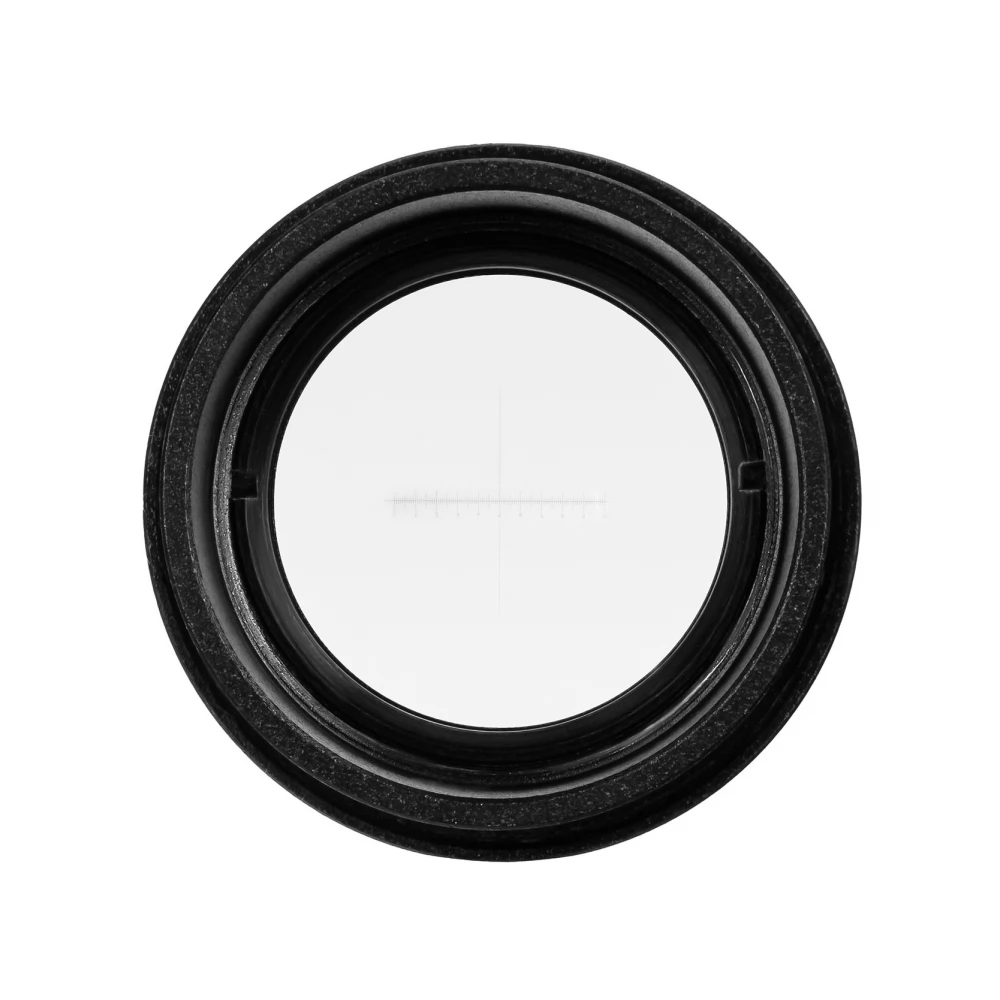

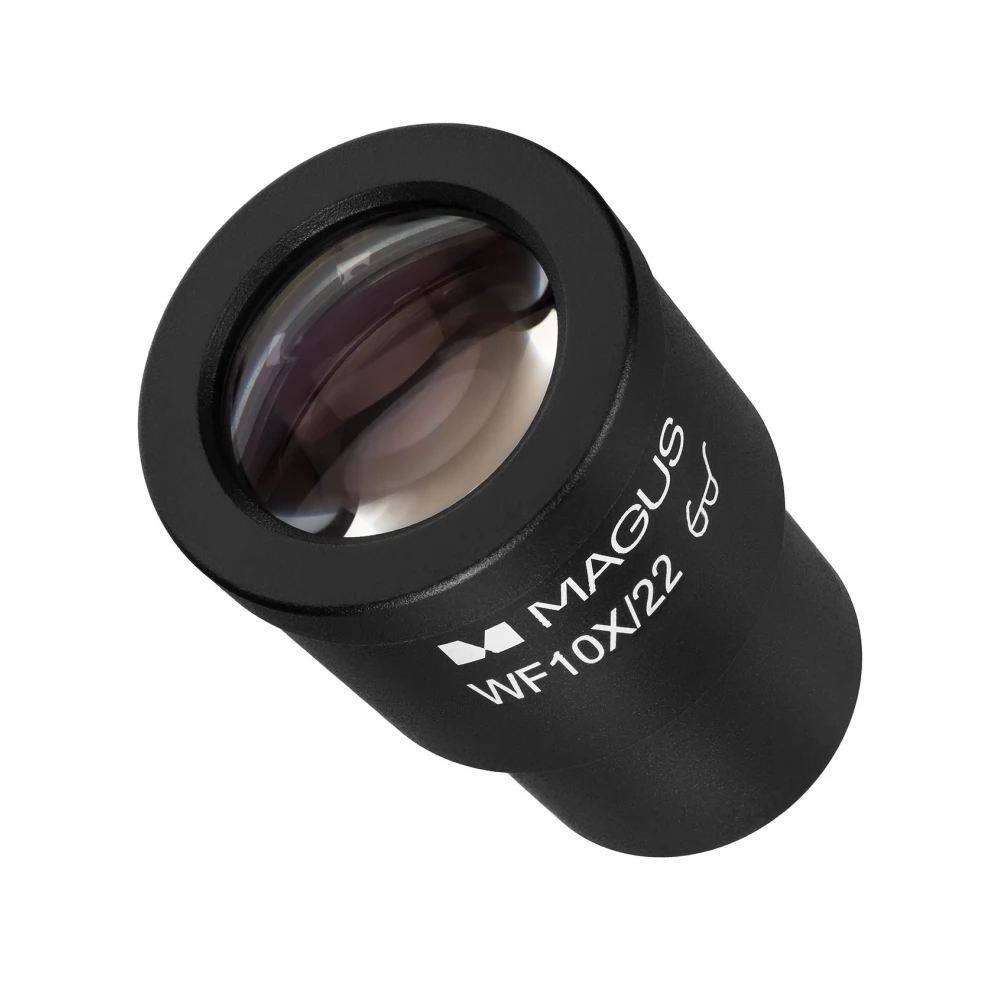

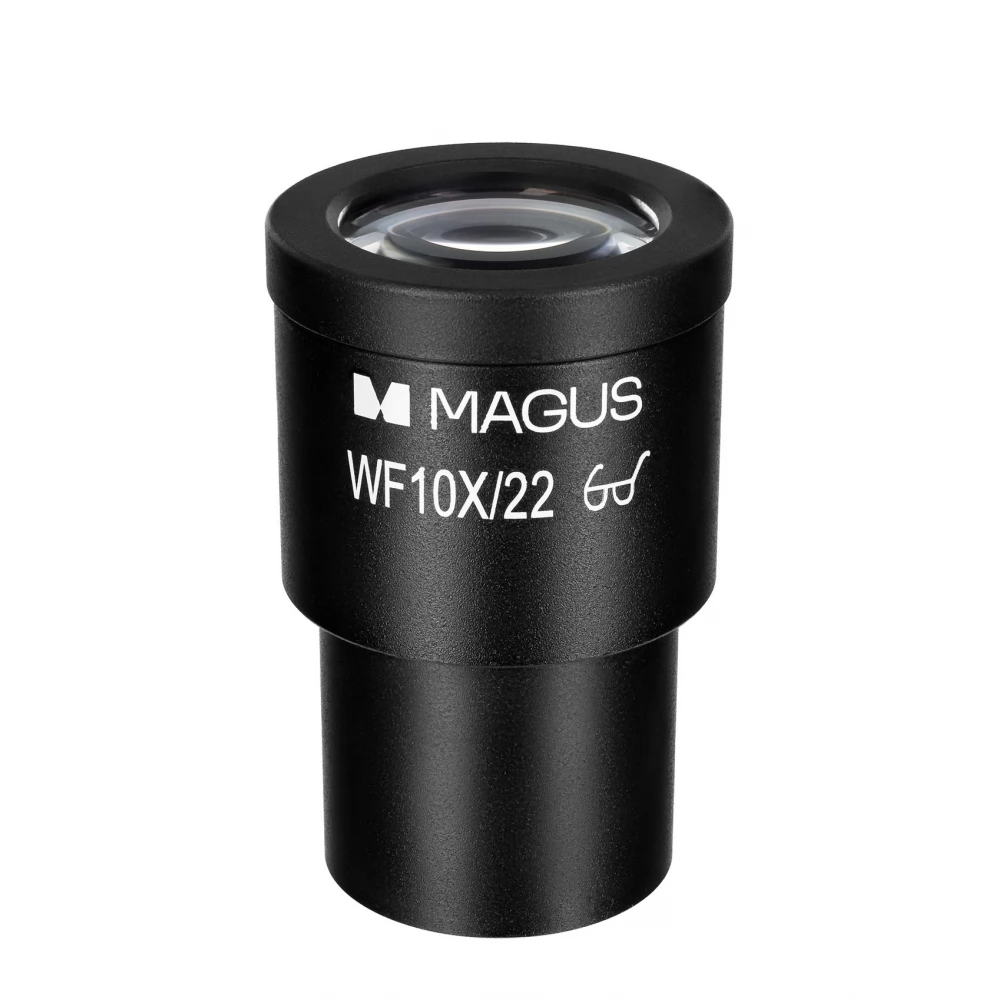

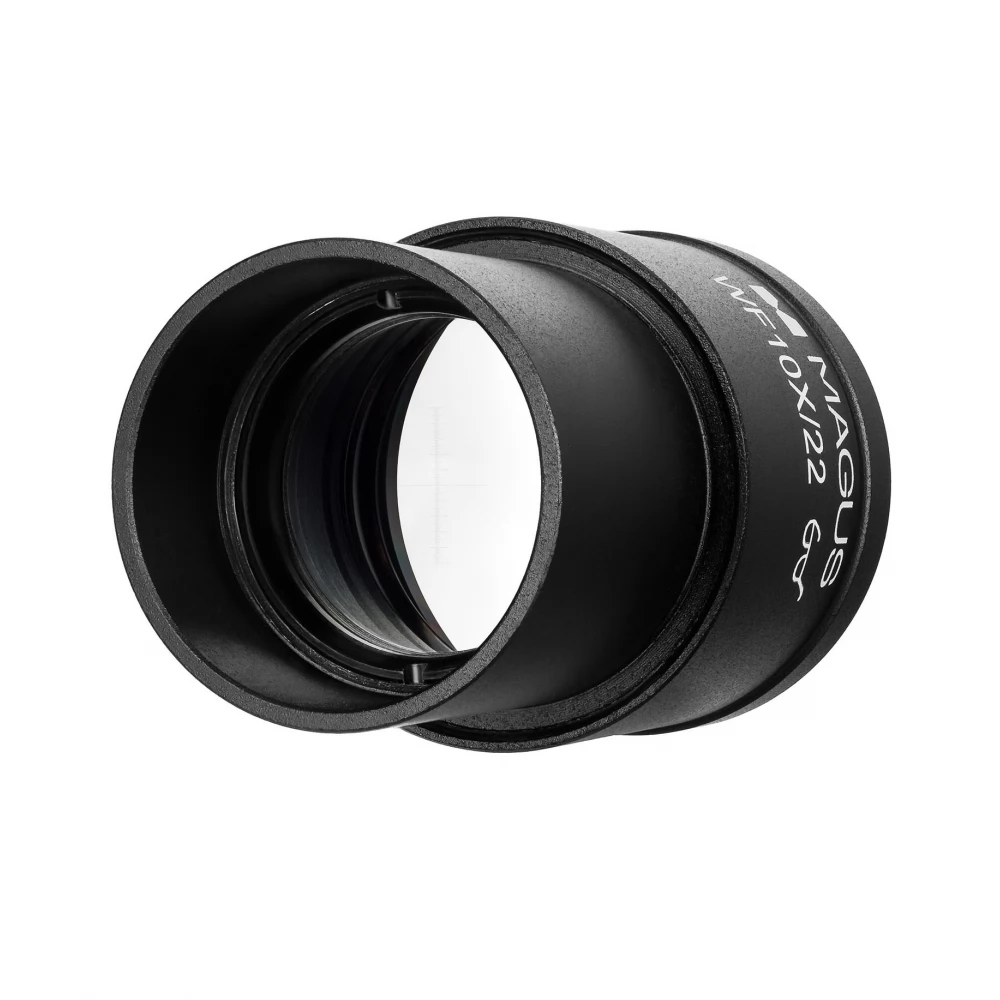

Dieses Okular verfügt über eine Skala in der Ebene der Objektivöffnung zur Messung von Proben in Millimetern oder Mikrometern. Die Skalenteilung beträgt 0,1 mm. Anstelle des üblichen 10-fach vergrößernden Okulars ist es in einem Okulartubus mit 30 mm Durchmesser montiert. Die Skala muss für jedes verwendete Objektiv kalibriert werden. Hierzu ist ein Kalibrierobjektträger (Mikrometerobjekt) mit einer Skala von 0,01 mm erforderlich. Platzieren Sie den Objektträger auf dem Mikroskoptisch und drehen Sie das Okular im Tubus, bis das Okular und die Objektträgerskala parallel zueinander sind.

Für jedes Objektiv muss außerdem der Teilungswert der Okularskala ermittelt werden. Bei schwach vergrößernden Objektiven muss gezählt werden, wie viele Teilstriche der Okularskala auf die Skala des Kalibrierschiebers fallen. Bei mittel- und stark vergrößernden Objektiven muss umgekehrt vorgegangen werden, d. h. wie viele Unterteilungen der Objektträgerskala auf die Okularskala fallen.

Der Teilungswert (E) kann dann mit der folgenden Formel berechnet werden: E = TL/A, wobei T – der Teilungswert der Mikrometerschiebeskala (0,01 mm); L – die Anzahl der Unterteilungen auf der Skala der Folie; A – die Anzahl der Unterteilungen auf der Okularskala.

Um die wahre lineare Größe der Probe zu berechnen, messen Sie die Länge der Probe auf der Okularskala und multiplizieren Sie diesen Wert mit dem für das Objektiv berechneten E-Wert.

Kompatibilität
- Biologisches Mikroskop MAGUS Bio 250B
- Biologisches Mikroskop MAGUS Bio 250BL
- Biologisches Mikroskop MAGUS Bio 250T
- Biologisches Mikroskop MAGUS Bio 250TL
- MAGUS Bio V300 biologisches Umkehrmikroskop
- MAGUS Bio V350 biologisches Umkehrmikroskop
- Metallographisches Mikroskop MAGUS Metal 600
- Metallographisches Mikroskop MAGUS Metal 600 BD
- Metallographisches Mikroskop MAGUS Metal 630
- Metallographisches Mikroskop MAGUS Metal 630 BD
- Metallographisches Mikroskop MAGUS Metal 650
- Metallographisches Mikroskop MAGUS Metal 650 BD
- Metallografisches Umkehrmikroskop MAGUS Metal V700
- MAGUS Metal V700 BD metallografisches Umkehrmikroskop
- Fluoreszenzmikroskop MAGUS Lum 400
- MAGUS Lum 400L Fluoreszenzmikroskop
- Inverses Fluoreszenzmikroskop MAGUS Lum V500
- Inverses Fluoreszenzmikroskop MAGUS Lum V500L
- Polarisationsmikroskop MAGUS Pol 800

Spezifikationen
- Linsenmaterial: optisches Glas
- Vergrößerungsgrad (Multiplikator): 10
- Sichtfeld, mm: 22
- Dioptrieneinstellung des Okulars, D: −
- Kleinste Teilung, mm: 0,1
- Rohrdurchmesser, mm: 30
- Rahmenmaterial: Kupfer
- Augenabstand, mm: 10
