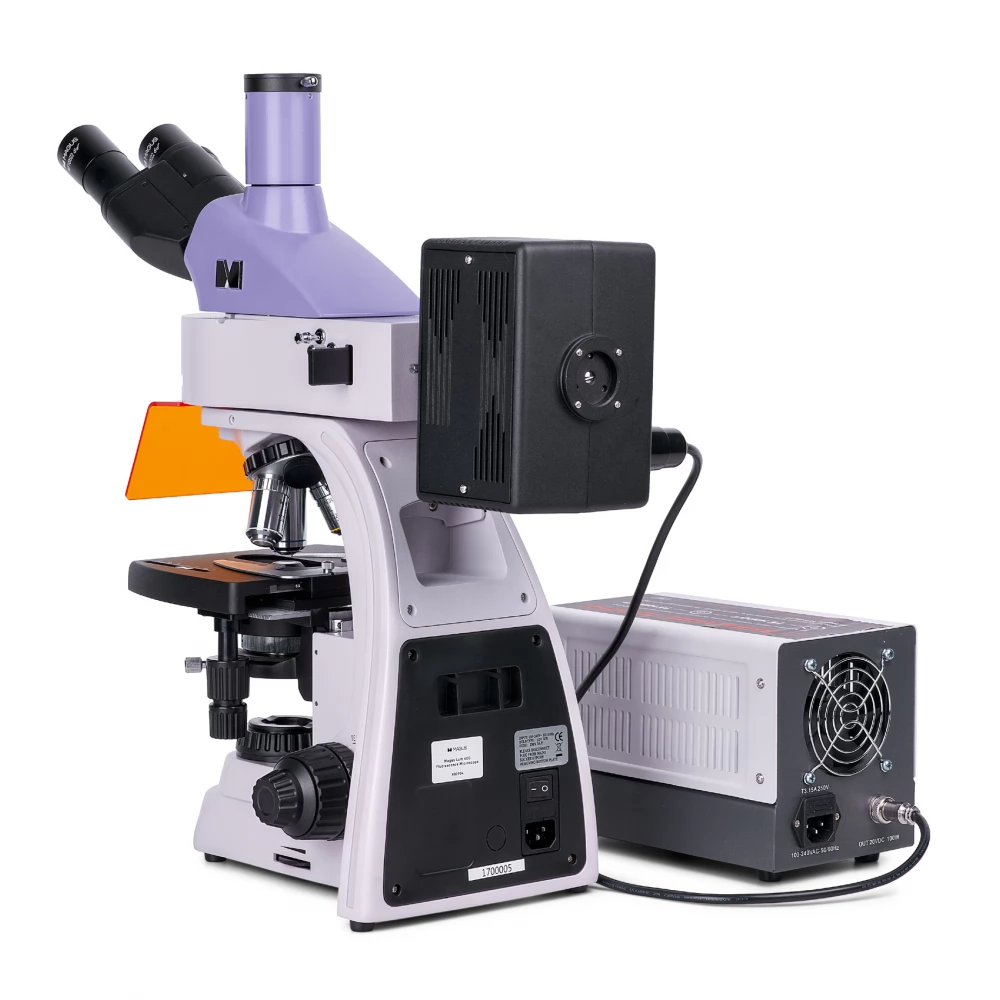

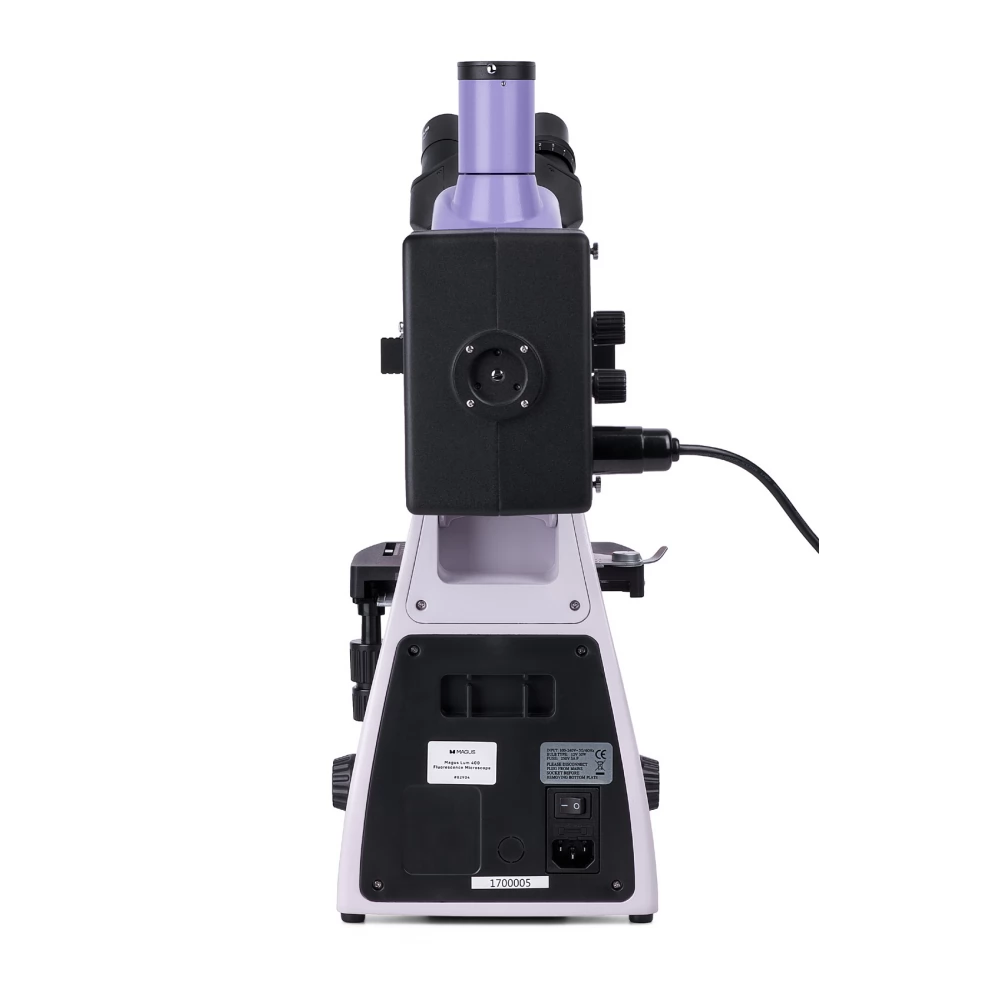

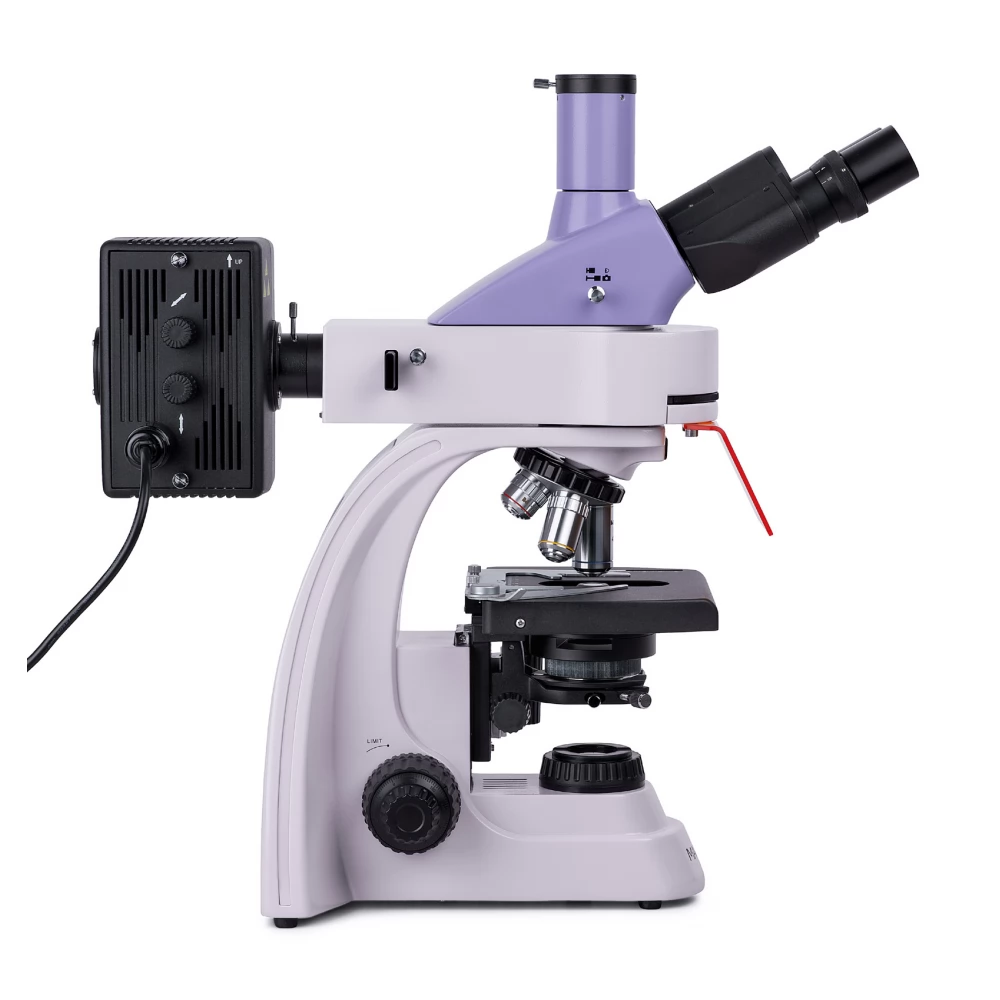

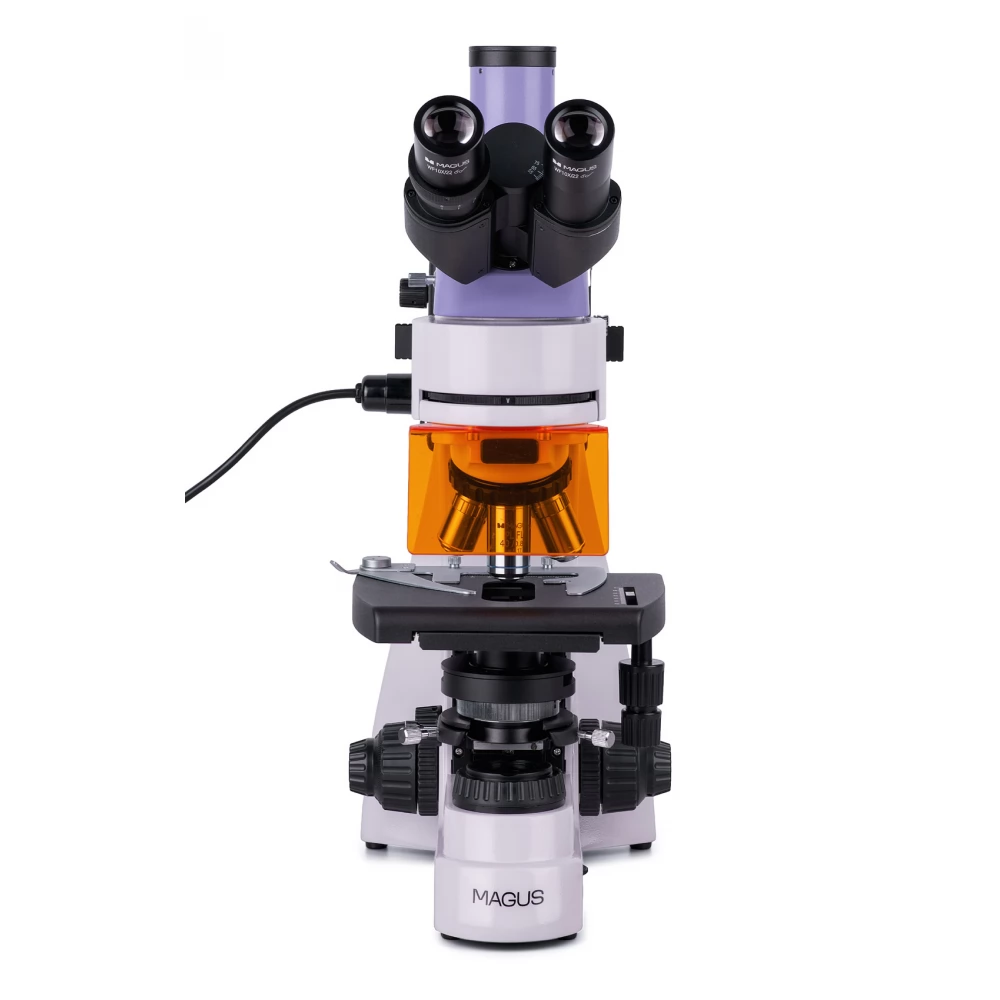

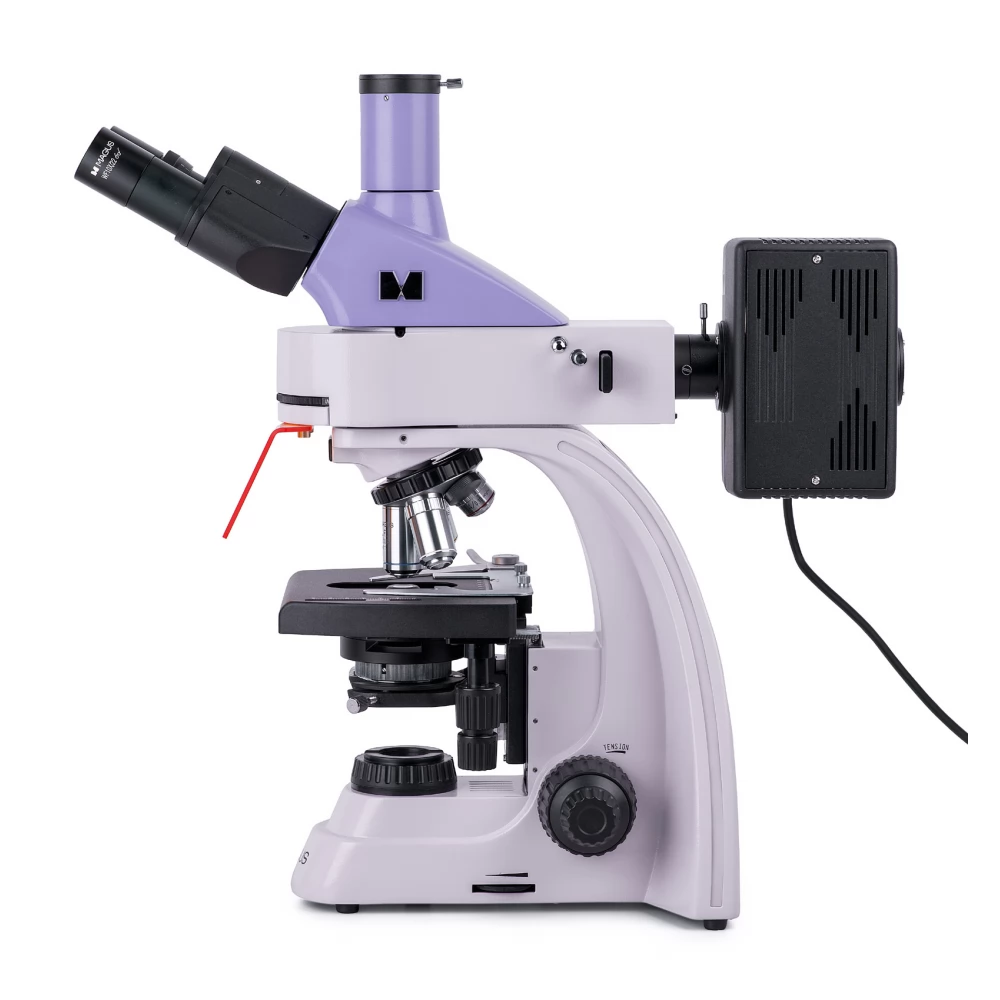

Das MAGUS Lum 400 Fluoreszenzmikroskop ist für diagnostische und Forschungsaufgaben mit Fluoreszenzmikroskopie (Auflicht) und Hellfeldmikroskopie (Durchlicht) konzipiert. Mit optionalem Zubehör können auch Dunkelfeld-, Phasenkontrast- und Polarisationstechniken eingesetzt werden. Einsatzgebiete des Fluoreszenzmikroskops: DNA-Analyse, Untersuchung von Krankheitserregern, Gesundheits- und epidemiologische Überwachung, forensische Untersuchung usw.

Digitalkamera
MAGUS CHD40 ist eine digitale HDMI-Kamera mit drei Videoschnittstellen und automatischer Umschaltfunktion zwischen 4K und Full HD je nach Monitorauflösung.
Der über HDMI oder USB 3.0 angeschlossene 8-Megapixel-Sensor der Kamera erfasst realistische Bilder mit 4K-Auflösung (3840 x 2160 Pixel). Bei Verbindung über WLAN ist die Bildqualität Full HD (1920 x 1080 Pixel) verfügbar. Die Kamera kann direkt an einen Fernseher, Monitor oder Projektor mit HDMI-Schnittstelle angeschlossen werden. In diesem Modus arbeitet die Kamera selbstständig ohne Computer. Der HDMI-Anschluss sorgt für eine hohe und stabile Übertragungsrate bei der Übertragung von der Kamera auf einen externen Bildschirm. Sie können die Kamera über WLAN oder USB 3.0 mit einem Computer verbinden. Videos werden mit 30 Bildern pro Sekunde (fps) aufgezeichnet.
Die Kamera kombiniert hohe FPS und HDMI mit hoher Bandbreite. Dadurch haben die Videos leuchtende Farben, es gibt keine Standbilder oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild detailliert, bewegte Objekte sind fehlerfrei sichtbar und die Bewegung von Objekten wird ohne Verzögerung angezeigt.

Monitor

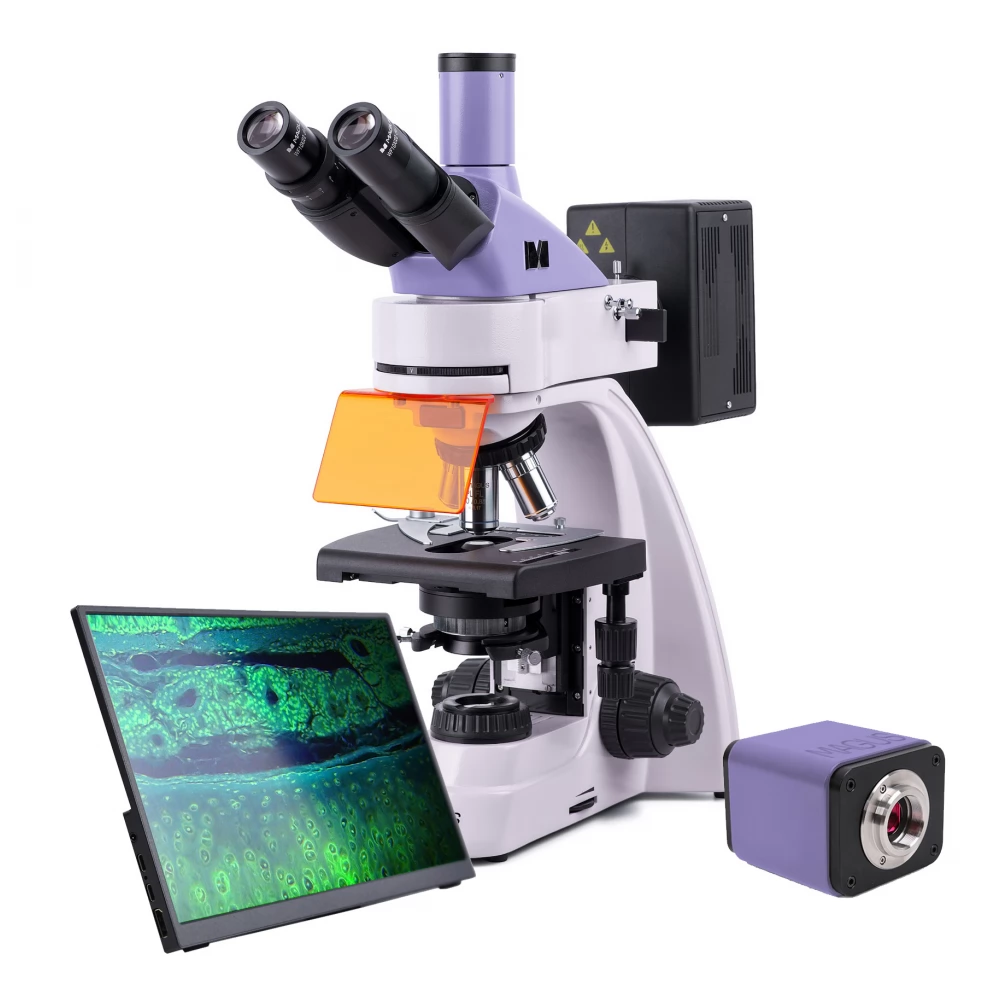

Der MAGUS MCD40-Monitor ist für die Verwendung mit dem Visualisierungssystem des MAGUS-Mikroskops vorgesehen. Der Monitor ist mit einer am Mikroskop montierten Kamera verbunden, um Echtzeitbilder anzuzeigen. MAGUS unterstützt 4K-HDMI-Kameras. Die Diagonale des Bildschirms beträgt 13,3 Zoll. Die IPS-Matrix sorgt für helle Bilder mit großen Betrachtungswinkeln. Wenn man schräg auf das Display blickt, ist die Farbwiedergabe nicht verfälscht. Sie können das Display auf einem Klappständer, Tisch oder Regal platzieren oder direkt am Kamera- oder Mikroskopstativ befestigen.

Optische Elemente

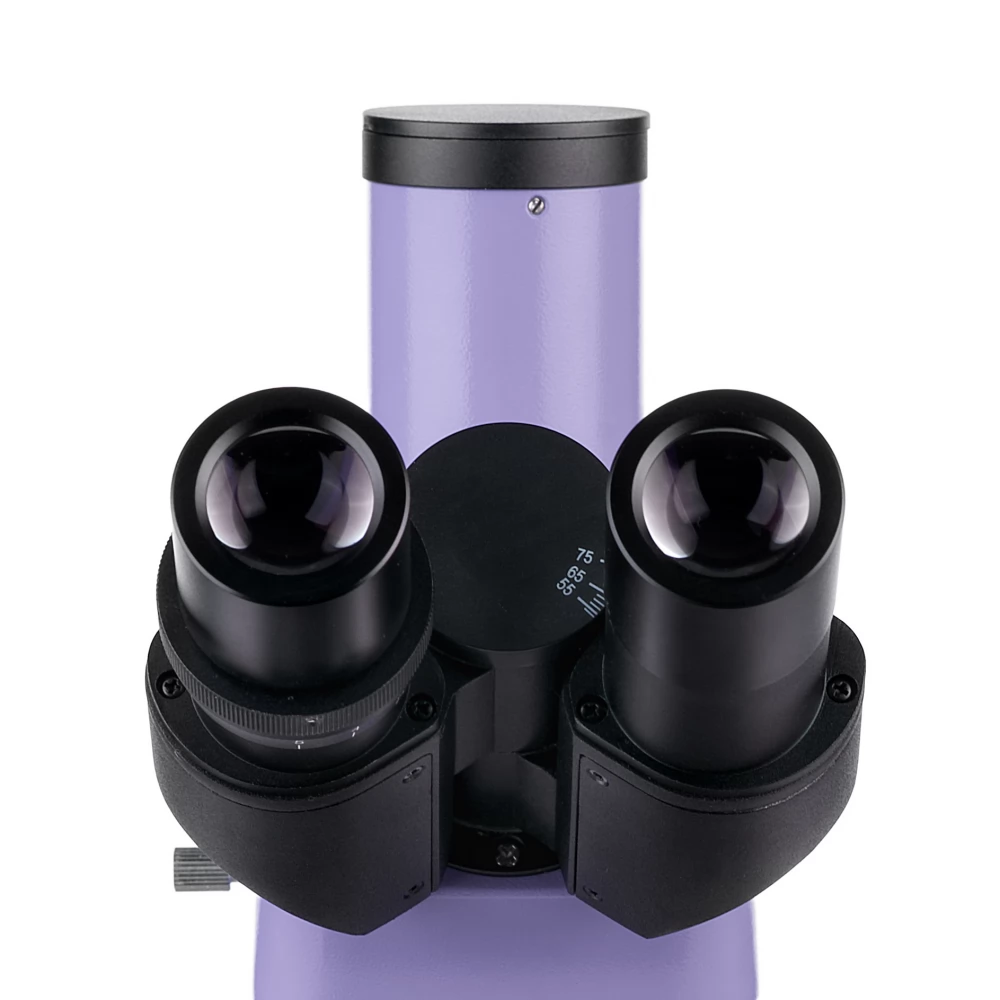

Hierbei handelt es sich um ein trinokulares Mikroskop: Das binokulare (zweiokulare) Kopfteil ist in einem Winkel von 30° geneigt und in den dreiokularen Tubus kann eine Digitalkamera (separat erhältlich) eingebaut werden. Die Okulartuben sind um 360° drehbar und können so problemlos an die Körpergröße des Benutzers angepasst werden.

Im drehbaren Okular können fünf Linsen untergebracht werden. Es ist mit vier achromatischen Unendlichkeitslinsen ausgestattet. Eines davon – ein Fluoreszenzobjektiv mit 40-facher Vergrößerung – war für Fluoreszenzbeobachtungen konzipiert. Für die Hellfeldmikroskopietechnik können 4x-, 10x- und 100x-Objektive verwendet werden. Um eine zusätzliche Vergrößerung innerhalb des Vergrößerungsbereichs des Mikroskops zu erreichen, kann in die freie Aufnahme des Revolverkopfes eine zusätzliche Linse eingebaut werden.

Der Turm mit den Objektiven ist nach innen ausgerichtet – der Benutzer sieht, wie das Objektiv in den Strahlengang eingeführt wird.

Erleuchtung

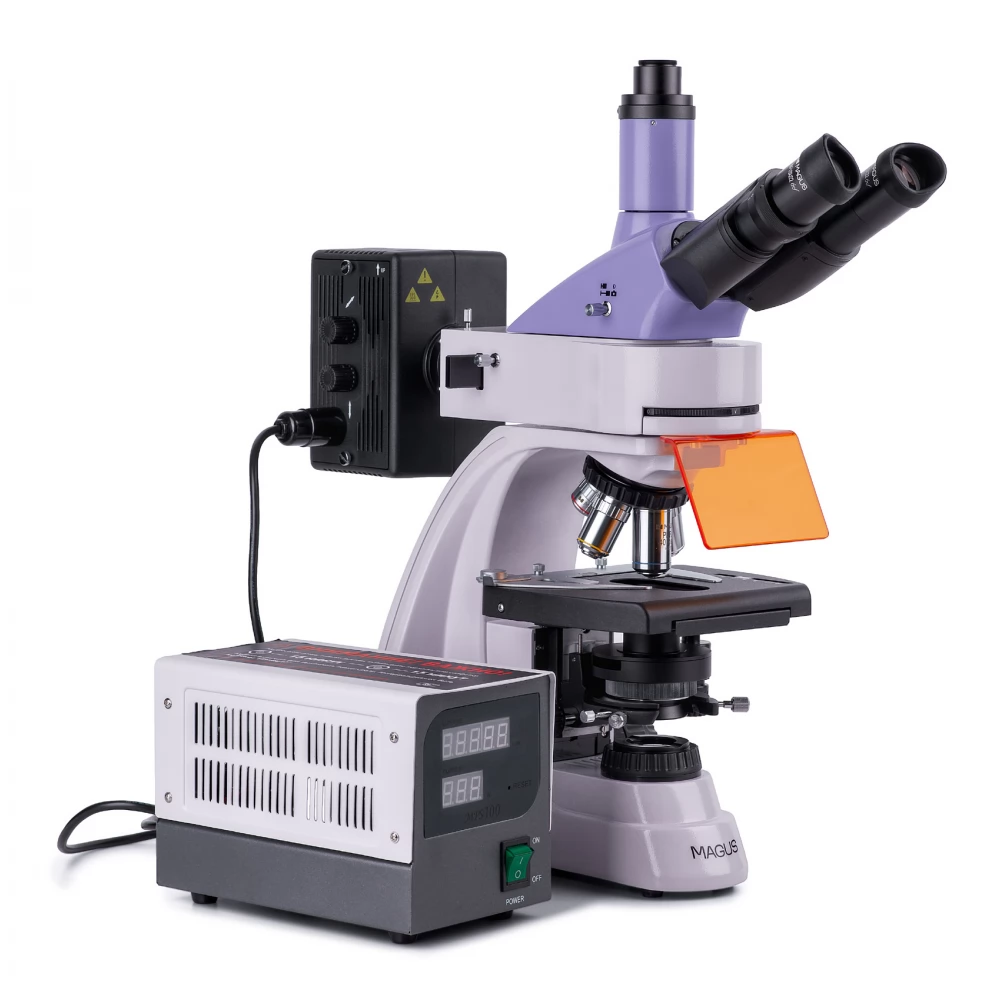

Als Reflexionsquelle dient eine 100-W-Quecksilberdampflampe. Es befindet sich im Inneren des Lampengehäuses und sorgt so für eine effiziente Wärmeableitung: Die Lampe überhitzt auch bei langen Betriebsstunden nicht. Die Lampe lässt sich in drei Achsen zentrieren und sorgt so für eine optimale Ausleuchtung des Arbeitsbereichs. Wenn ein Austausch erforderlich ist, ist das Entfernen und Installieren der Glühbirne recht einfach. Die Quecksilberdampflampe eignet sich für Fluoreszenzfarbstoffe, da sie über diskrete Spitzen verfügt. Reflektorbeleuchtung enthält vier Anregungsfilter: Ultraviolett (UV), Violett (V), Blau (B) und Grün (G).

Durchlichtquelle: 30 W Halogenlampe. Hell genug, um mit jedem Zoomobjektiv verwendet zu werden. Dank der Farbtemperatur der Beleuchtung belasten auch lange Beobachtungen die Augen nicht. Es gibt auch einen Kondensator im Beleuchtungssystem. Es gibt einen Steckplatz für den (Phasenkontrast- oder Dunkelfeld-)Schieberegler.

Bei Durchlicht und Auflicht kann das Köhler-Beleuchtungsverfahren eingesetzt werden. Wenn eine solche Beleuchtung installiert ist, kommt es zu keiner Abdunkelung an den Rändern, das Muster ist deutlich sichtbar und Bildfehler werden beseitigt.

Tisch- und Fokussierungsmechanismus
Das Mikroskop verfügt über einen ergonomisch gestalteten Tisch ohne Positionierungsständer. Platzieren Sie für die Reflexionslichtbeobachtung einen schwarzen Objektträger auf dem Objekttisch, um Streulicht zu vermeiden. Durch Lösen zweier Schrauben kann der Probenhalter abgenommen und bei Bedarf entfernt werden. Die Fokusknöpfe sind koaxial und befinden sich auf beiden Seiten des Mikroskops. Der Grobfokus verfügt über einen Feststellknopf und ist in der Spannung einstellbar, während der Feinfokus zum Einstellen des Fokus verwendet wird.

Zubehör

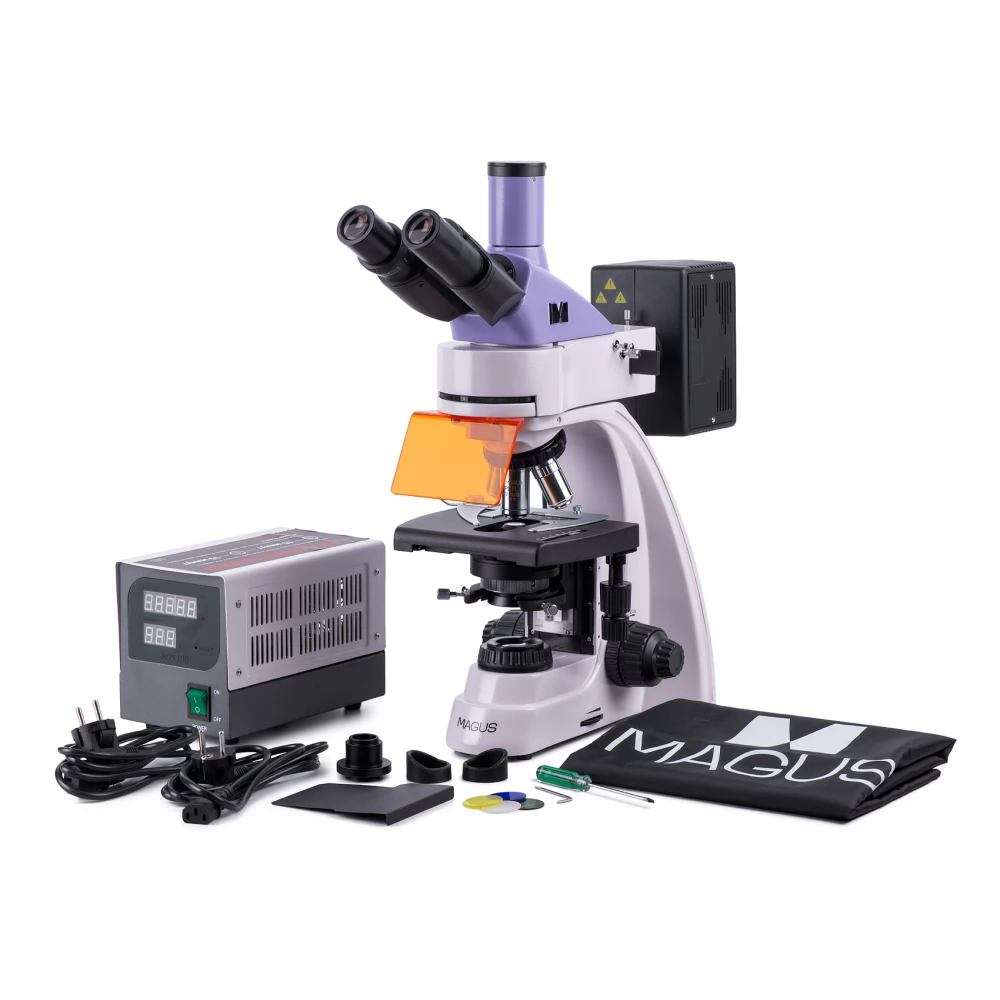

Das Mikroskop MAGUS Lum 400 kann mit zusätzlichem Zubehör ausgestattet werden – Digitalkamera, Phasenkontrastgerät, Polarisationsgerät, Dunkelfeldkondensor, Okulare und Objektive, Dunkelfeld- und Phasenkontrastschieber. Zur Vermessung von Objekten können Sie die Konfiguration mit einem Kalibrierschlitten ergänzen
