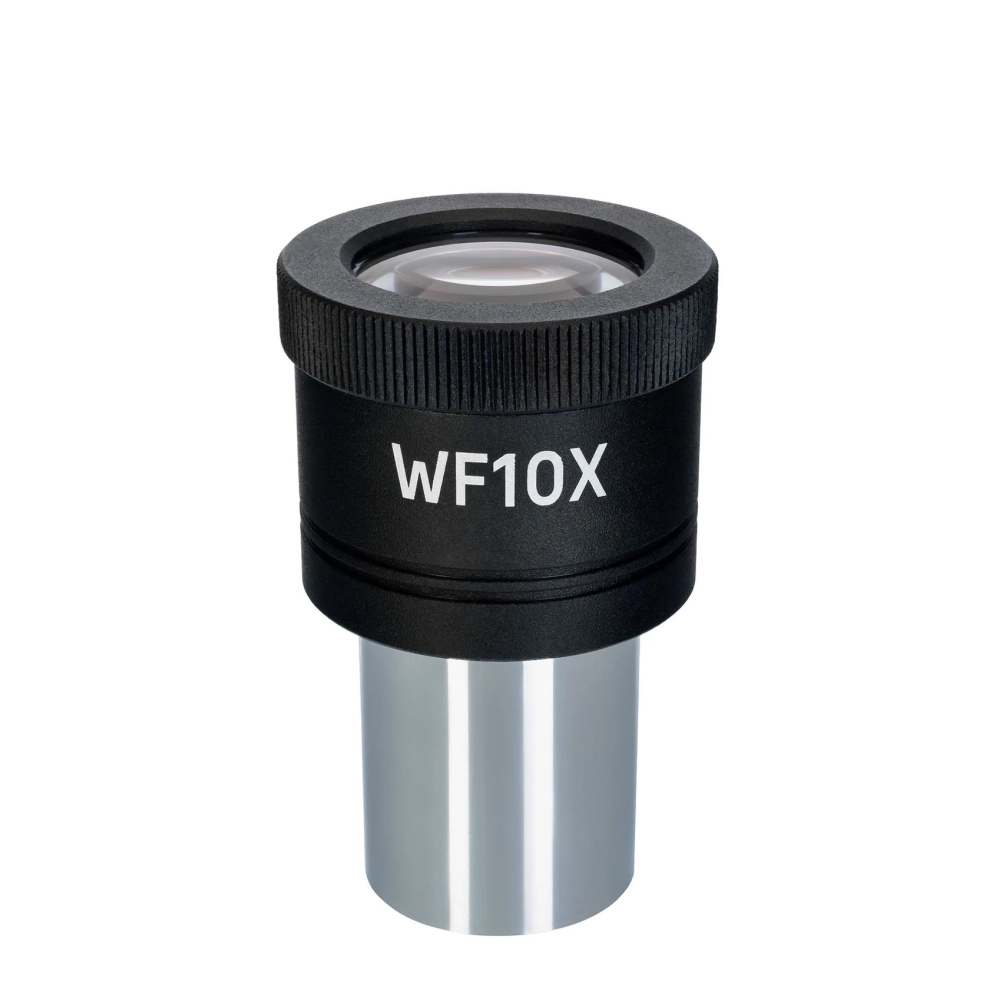

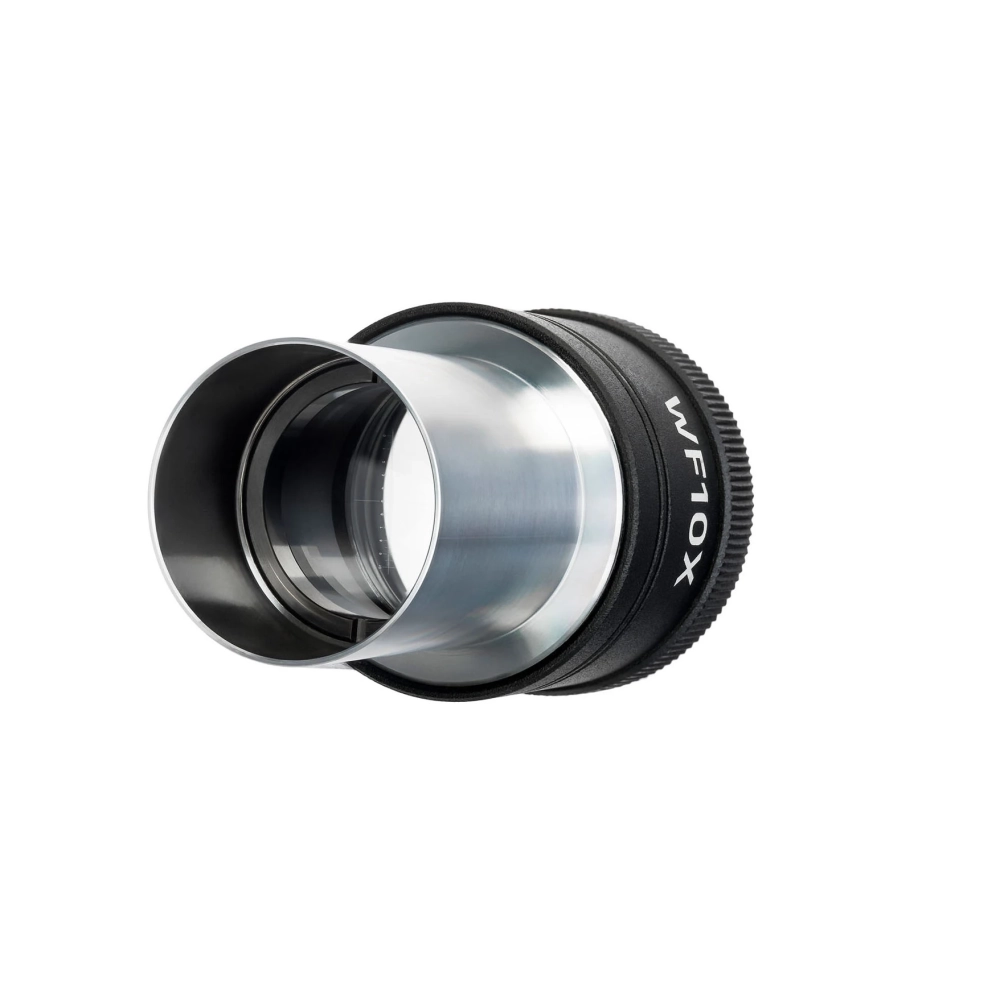

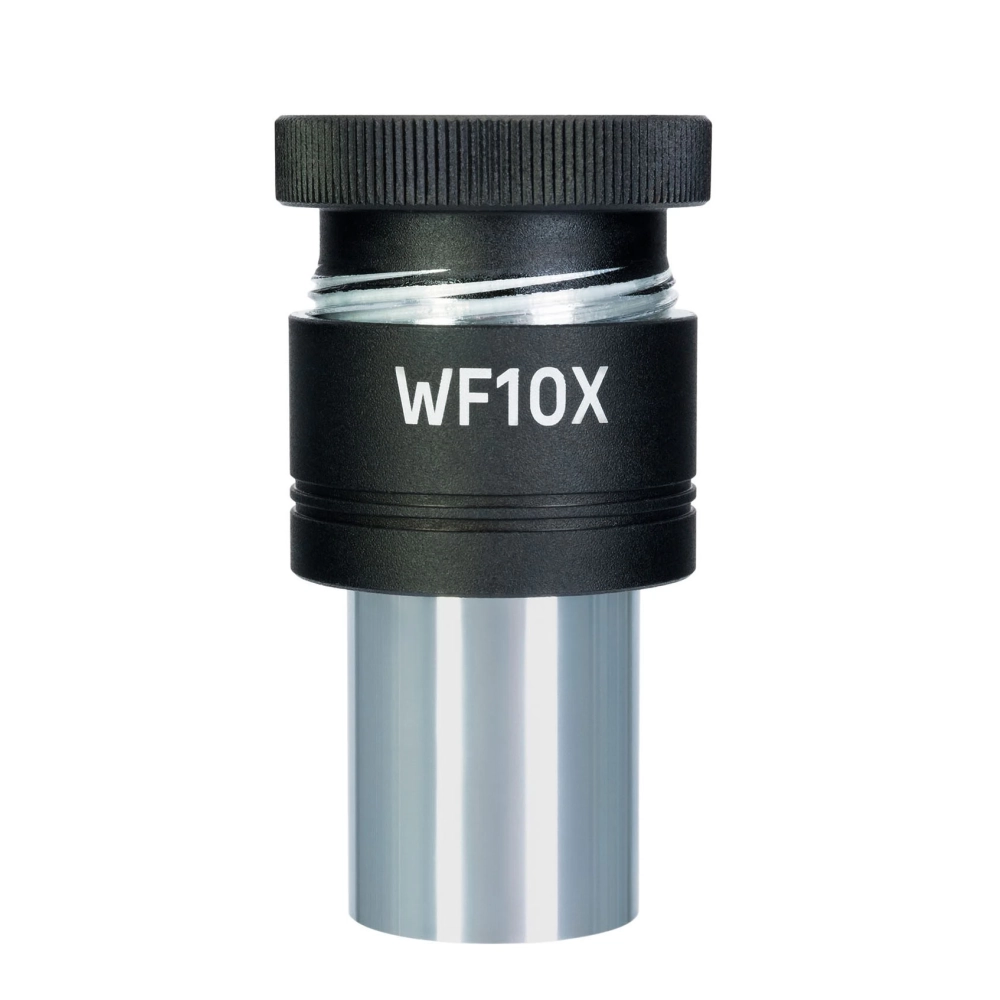

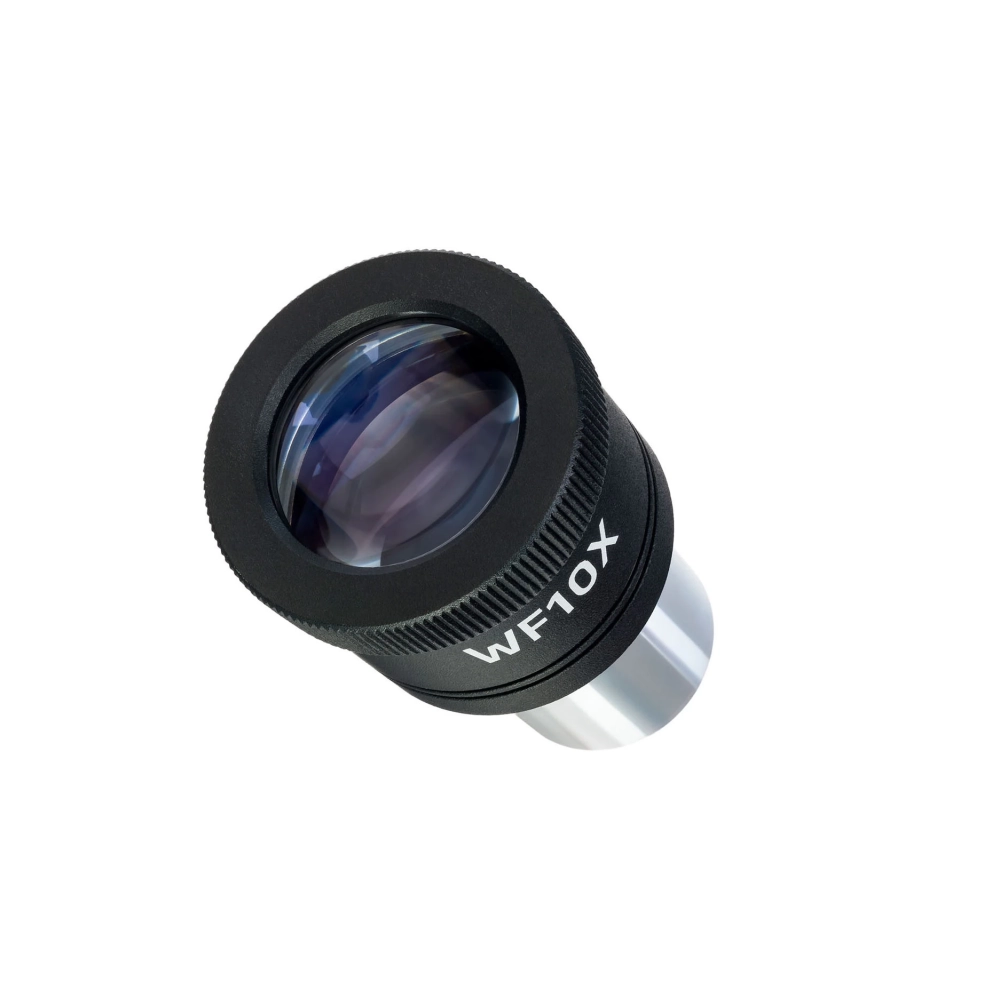

Auf der Ebene der Feldblende des 10-fach vergrößernden Okulars der E10S befindet sich eine Skala. Es kann als normales Okular mit 10-facher Vergrößerung verwendet werden, das sich auch zum Messen der Größe von Objekten oder deren Elementen eignet. Die Skala ist in Millimetern und Mikrometern angegeben. Wenn Sie Messungen durchführen möchten, müssen Sie zunächst das Okular für jedes Objektiv kalibrieren, das Sie verwenden möchten. Das Okular der E10S passt in einen 23,2-mm-Tubus.

Kalibrierung

Zur Durchführung der Kalibrierung wird ein Kalibrierschieber mit einer Skala von 0,01 mm benötigt. Legen Sie den Objektträger auf den Tisch und fokussieren Sie das Mikroskop auf seine Skala. Drehen Sie dann das Okular im Tubus, bis die Teilungen auf dem Schieber und die Okularskalen parallel sind. Danach müssen Sie eine Berechnung durchführen.

Berechnung

Sie müssen berechnen, wie sich die Unterteilungen auf der Okularskala und auf dem Kalibrierungsschieber (auch Tischmikrometer genannt) zueinander verhalten: Wie viele Unterteilungen auf der Okularskala fallen auf die Schiebeskala (für Objektive mit geringer Vergrößerung) und wie viele Unterteilungen auf der Schiebeskala Diaabfall auf der Okularskala (Objektive mit mittlerer oder hoher Vergrößerung). Verwenden Sie anschließend die folgende Formel:

- E = TL/A, wobei
- E ist die Teilung der Augenlinsenskala
- T ist die Skalenteilung des Tischmikrometers, markiert auf dem Tischmikrometer (0,01 mm)
- L ist die Anzahl der Teilungen auf dem Tischmikrometer
- Die Anzahl der Unterteilungen auf der Okularskala

Notieren Sie die resultierende Zahl für jedes Objektiv.
Die Größe der Proben sollte wie folgt berechnet werden: Bestimmen Sie zunächst, wie viele Unterteilungen sie auf der Linsenskala einnimmt. Diese Zahl muss mit dem Ergebnis der Formel für jedes Objektiv multipliziert werden. Diese Zahl zeigt den linearen Wert der Stichprobe.

Spezifikationen
- Linsenmaterial: optisches Glas
- Vergrößerungsgrad, Multiplikator: 10
- Sichtfelddurchmesser, mm: 20
- Dioptrieneinstellung: −
- Teilung, mm: 0,1
- Okulardurchmesser, mm: 23,2
- Rahmenmaterial: Kupfer
- Augenabstand, mm: 10

Kompatibilität
- Biologisches Mikroskop MAGUS Bio 230B
- Biologisches Mikroskop MAGUS Bio 230BL
- Biologisches Mikroskop MAGUS Bio 230T
- Biologisches Mikroskop MAGUS Bio 230TL
- Polarisationsmikroskop MAGUS Pol 850
