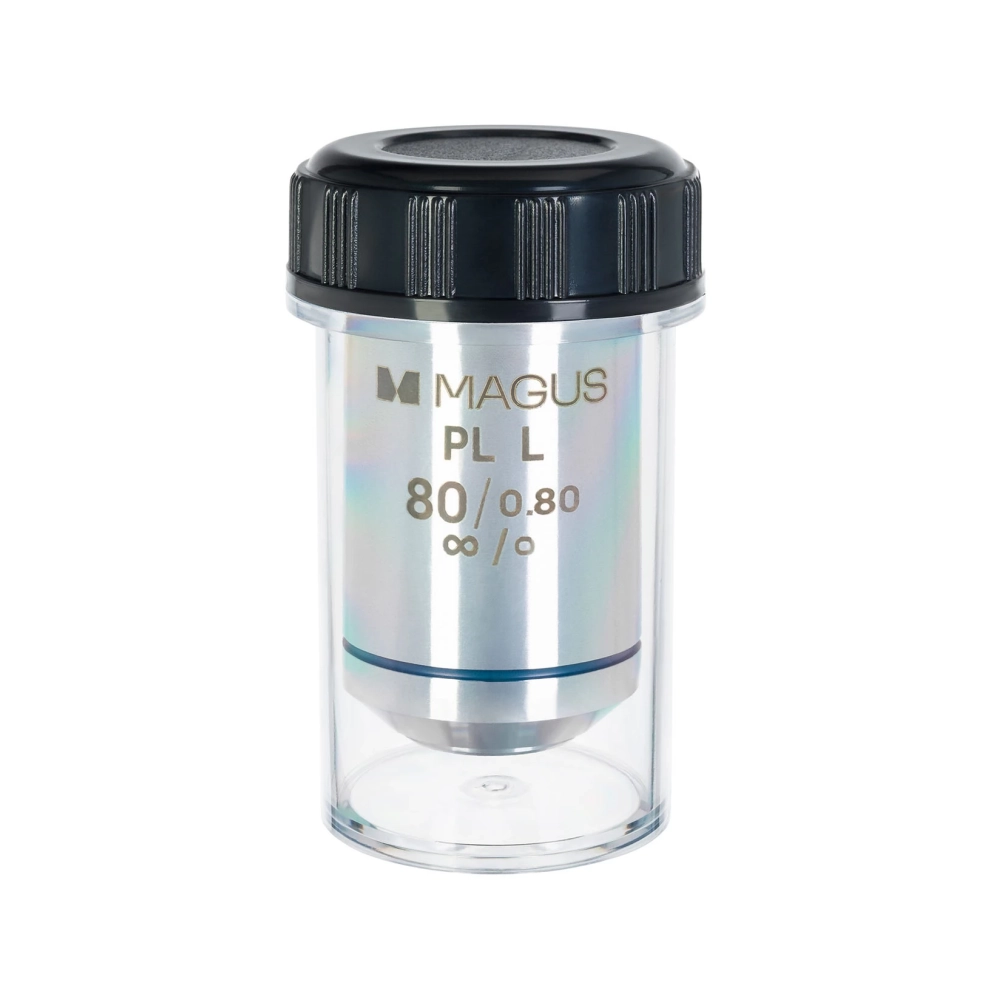

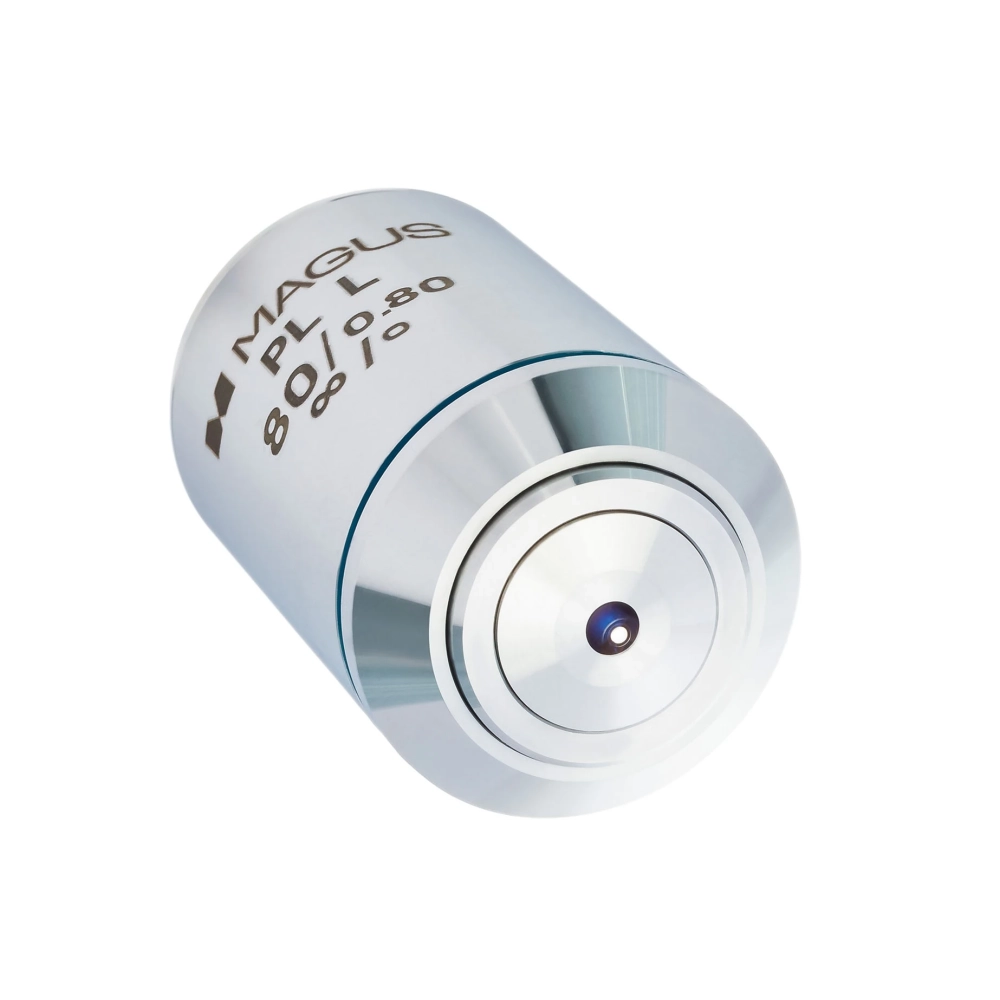

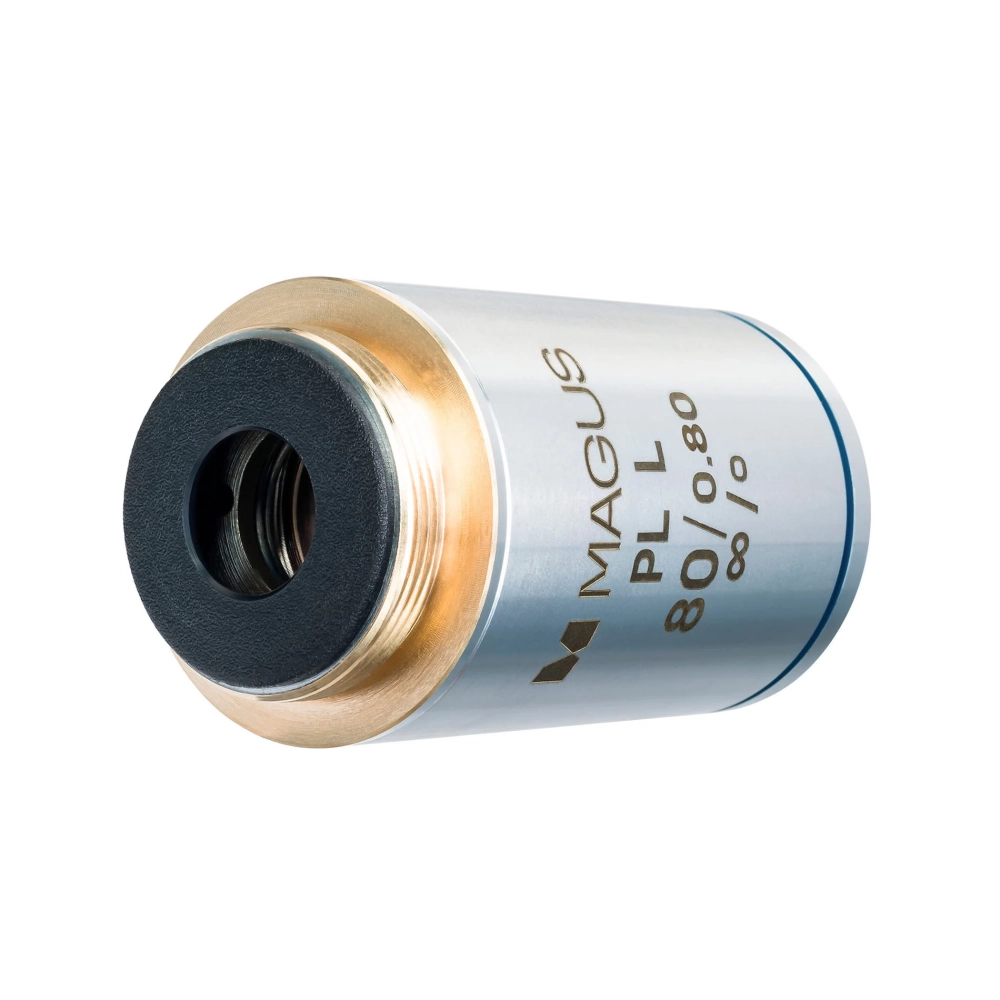

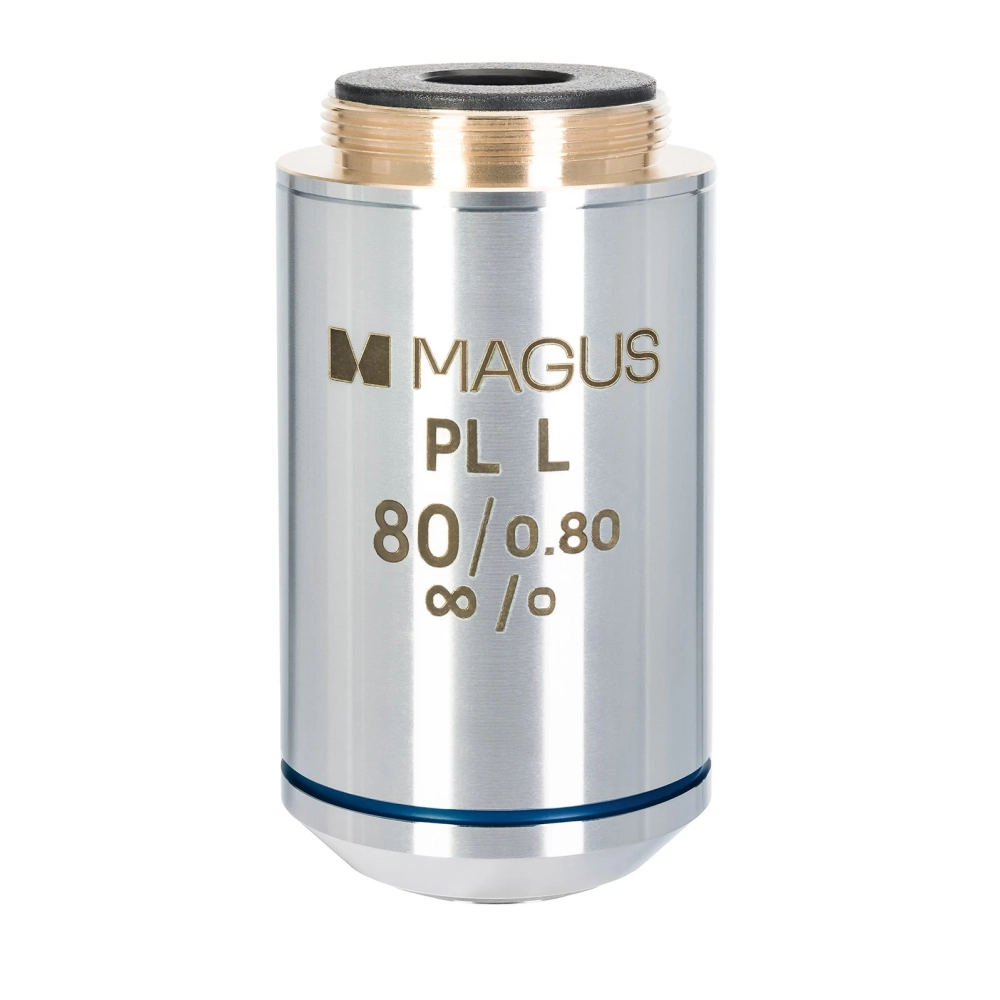

Objektiv mit 80-facher Vergrößerung zur Untersuchung der Struktur von Metallen und Legierungen. Das Zubehör ist für ein unendlich korrigiertes optisches System konzipiert. Seine parfokale Höhe beträgt 45 mm.

Objekte aus Metallen und Legierungen sind häufig strukturiert, sodass die Verwendung der Linse in normaler Höhe zur Beschädigung der Linse oder des Musters führen kann. Das Planarobjektiv wird in einem großen Arbeitsabstand (1,25 mm) von der Probe montiert. Somit kann es sowohl aus Sicht des Objektivs selbst als auch des untersuchten Objekts sicher verwendet werden. Für dieses Objektiv ist kein Deckglas erforderlich.

Die Optik der planachromatischen Linse eliminiert chromatische Aberration bei roten und blauen Farben und sphärische Aberration bei grünen Farben. Flache achromatische Linsen bieten ein weites Arbeitsfeld und korrigieren dessen Krümmung um bis zu 90 %.

Die nutzbare mikroskopische Vergrößerung des 80x-Objektivs liegt zwischen 400x und 800x. Seine maximale Auflösung beträgt 0,33 µm. Für beste Beobachtungsergebnisse sollte das Objektiv mit Okularen mit einer Vergrößerung zwischen 5x und 10x kombiniert werden.

Spezifikationen
- Linsenmaterial: optisches Glas
- Objektivklasse nach Aberrationskorrektur: planachromatisch
- Rohrlänge: korrigiert auf unendlich (∞)
- Kontrasttechnik: klares Sichtfeld
- Vergrößerungsgrad (Multiplikator): 80
- Blende: 0,80
- Arbeitsabstand, mm: 1,25
- Parfokaler Abstand, mm: 45
- Deckglasdicke, mm: ohne Deckglas
- Rahmen mit Federstruktur: +
- Eintauchen: −
- Rahmenmaterial: Kupfer

Kompatibilität
- Metallographisches Mikroskop MAGUS Metal 600
- Metallographisches Mikroskop MAGUS Metal 630
- Metallographisches Mikroskop MAGUS Metal 650
- Metallografisches Umkehrmikroskop MAGUS Metal V700
