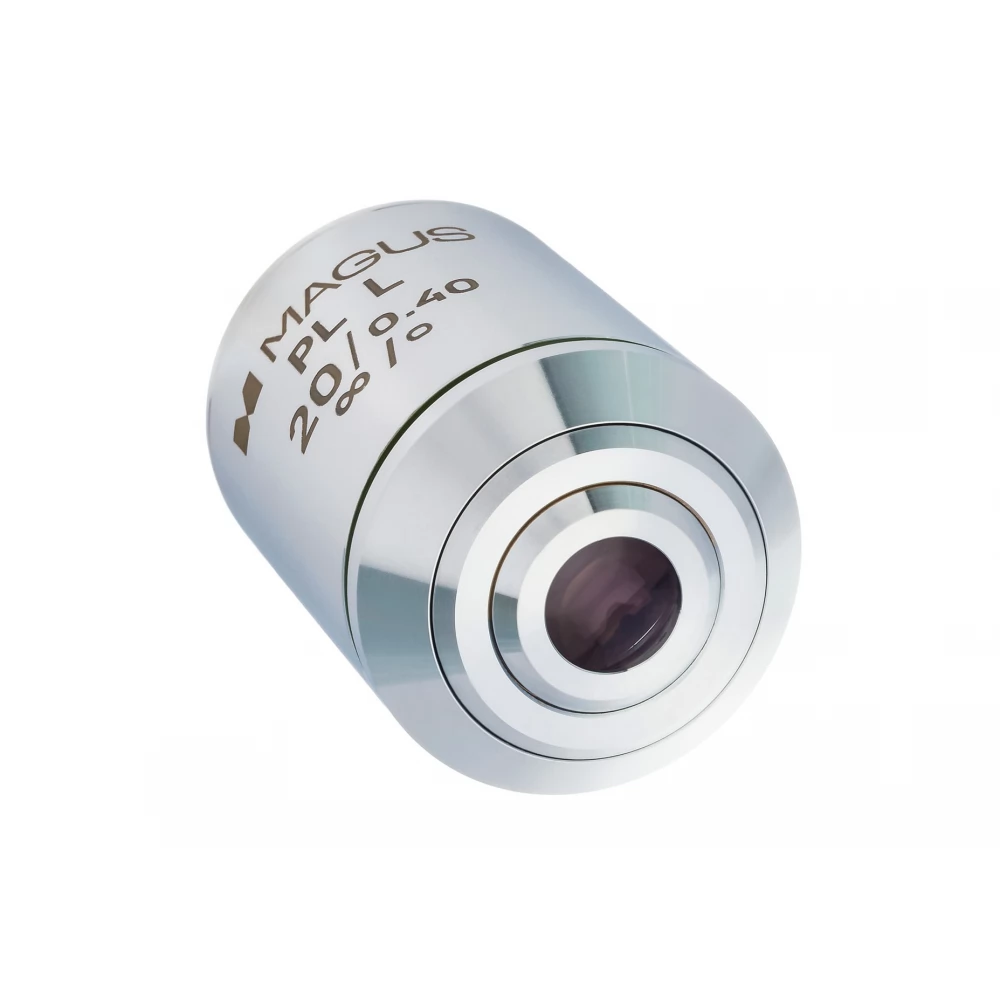

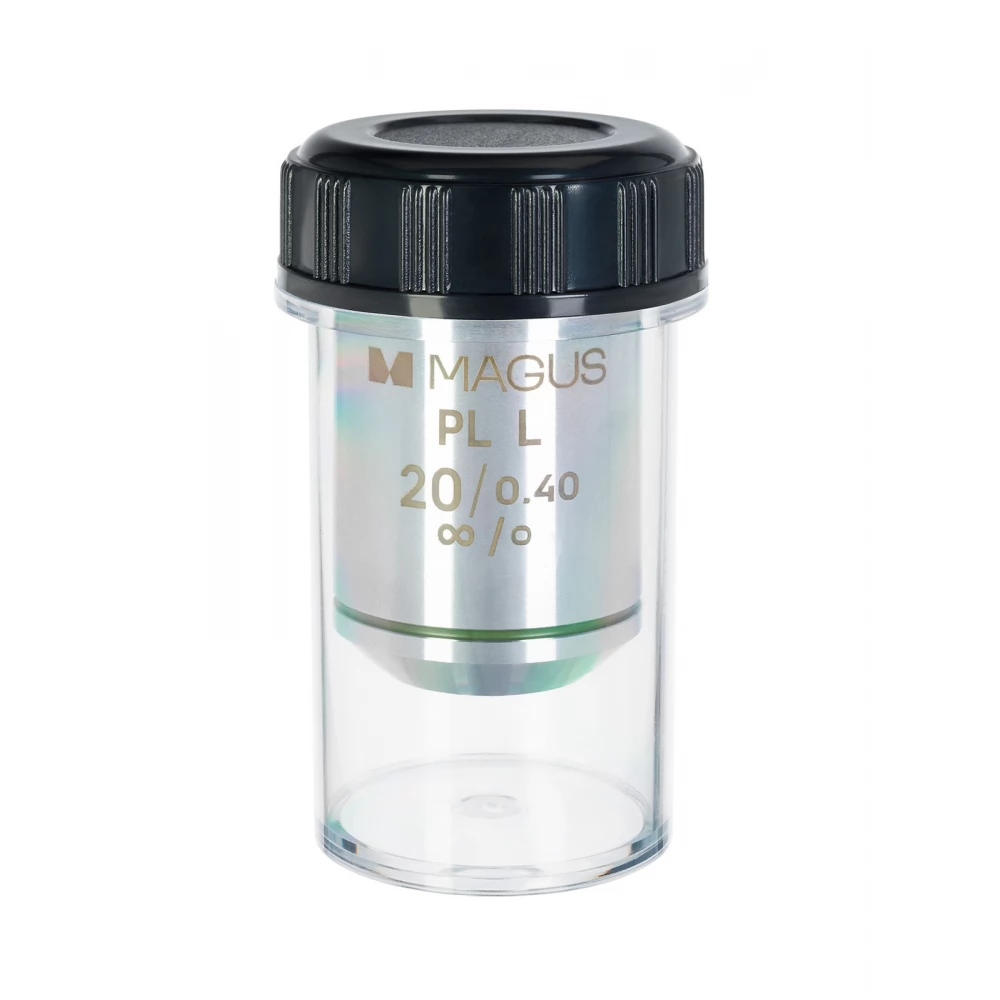

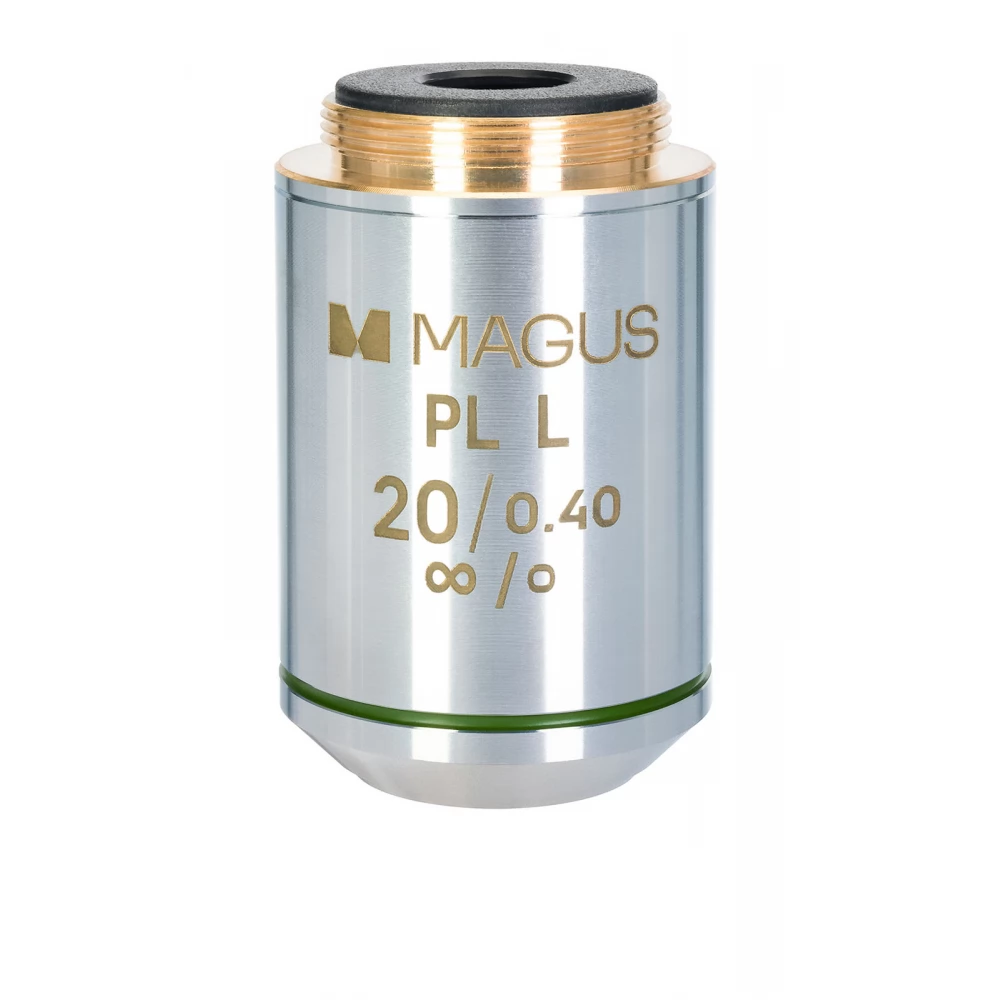

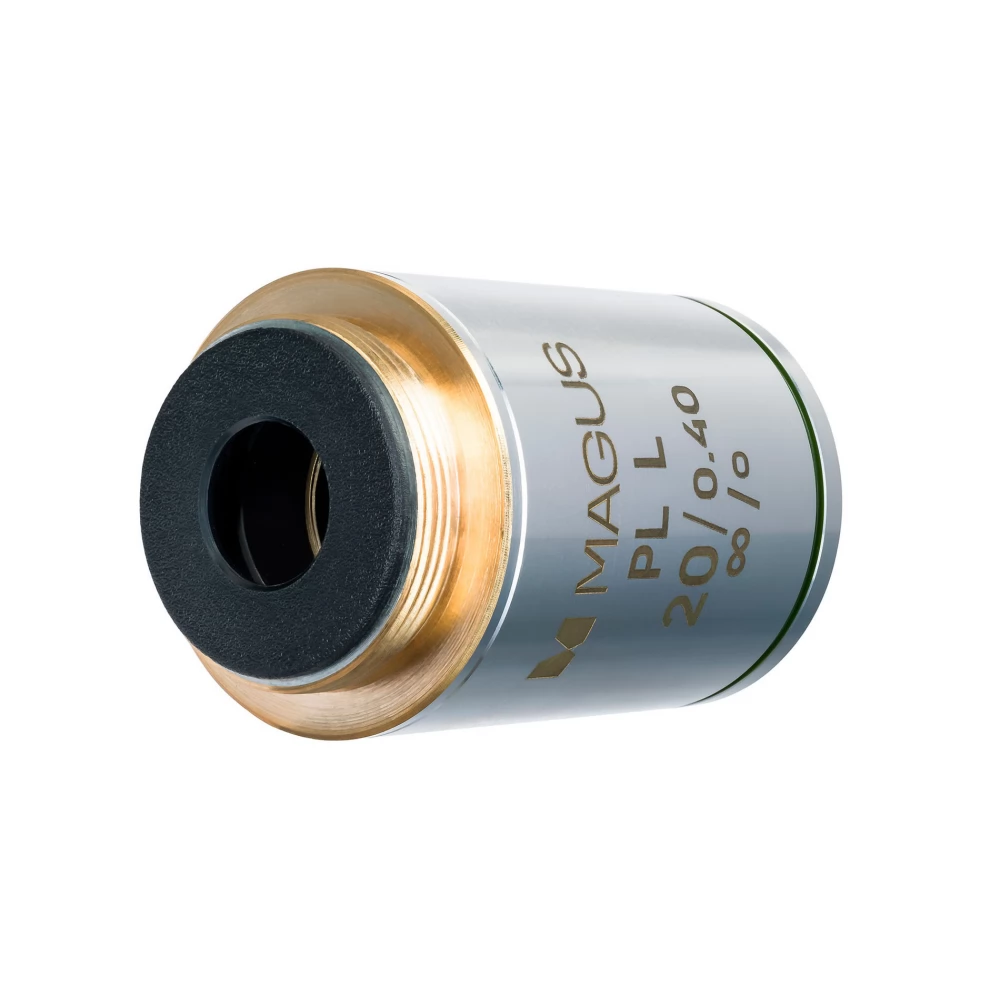

Objektiv mit 20-facher Vergrößerung für ein metallografisches Mikroskop. Es kann optimal mit Okularen mit einer Vergrößerung zwischen 10x und 20x verwendet werden. Mit diesem Objektiv verfügt das Mikroskop über einen nutzbaren Vergrößerungsbereich von 200-400x; seine maximale Auflösung beträgt 0,69 µm.

Die planachromatische Optik korrigiert die Krümmung des Sichtfeldes um 90 % und sorgt für ein klares, verzerrungsfreies Bild im nahezu gesamten Sichtfeld. Das Objektiv sollte mit breiten (22 mm) Okularen verwendet werden. In Kombination mit einem 10x/22-mm-Okular erhalten Sie ein Sichtfeld mit 1,1 mm Durchmesser. Es korrigiert die chromatische Aberration für rote und blaue Farben und die sphärische Aberration für grüne Farben.

Metallografische Objektive müssen ohne Deckglas verwendet werden. Es kann zu großen Höhenunterschieden in der Beschaffenheit des Untersuchungsobjektes kommen und bei Verwendung der normalen Objektivposition besteht die Gefahr einer Beschädigung des Objektivs oder der Probe. Daher verfügt das MAGUS 20PLL-Objektiv für metallografische Mikroskope über einen größeren Arbeitsabstand als normal (8,8 mm).

Das Objektiv ist mit unendlich korrigierten Mikroskopen kompatibel. Die Parfokalität beträgt 45 mm.

Kompatibilität
- Metallographisches Mikroskop MAGUS Metal 600
- Metallographisches Mikroskop MAGUS Metal 630
- Metallographisches Mikroskop MAGUS Metal 650
- Metallografisches Umkehrmikroskop MAGUS Metal V700

Spezifikationen
- Linsenmaterial: optisches Glas
- Objektivklasse nach Aberrationskorrektur: planachromatisch
- Rohrlänge: korrigiert auf unendlich (∞)
- Kontrasttechnik: klares Sichtfeld
- Vergrößerungsgrad (Multiplikator): 20
- Blende: 0,40
- Arbeitsabstand, mm: 8,80
- Parfokaler Abstand, mm: 45
- Deckglasdicke, mm: ohne Deckglas
- Rahmenmaterial: Kupfer
