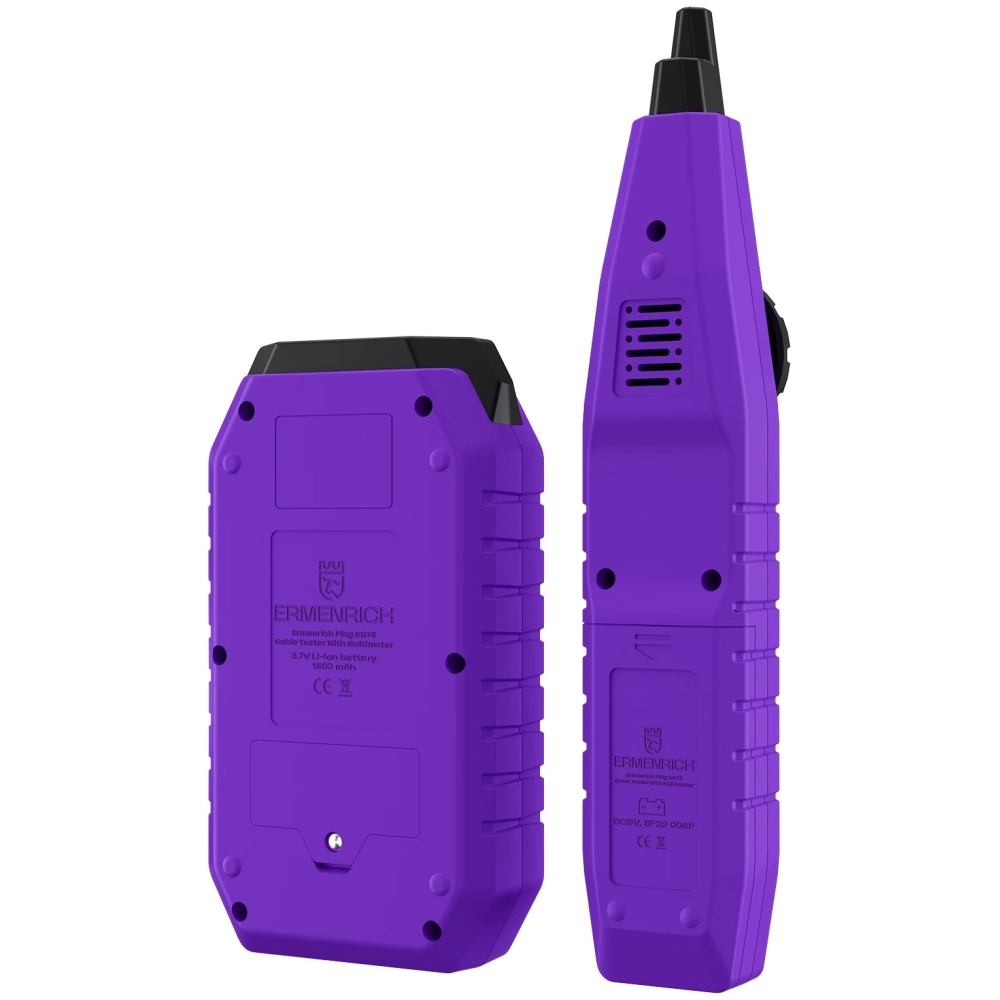

Der Ermenrich Ping SM75 -Multimeter -Kabel -Tester ist ein multifunktionales Gerät für die umfassende Diagnose und den Zustand von Telefonleitungen, Computernetzwerken und elektrischen Geräten. Das Gerät ist für Fachleute für Industrie-, Büro- und Wohnverbindlichkeiten und Wartungsverfahren ausgelegt.

Das Testgerät wird verwendet, um ein Paar von gerollten Paaren, Kabelverfolgung und Kabellängenmessung (bis zu 200 m, ± 3 m) zu folgen und den Abstand zwischen Kurzschaltungen oder Schaltkreisen zu bestimmen. Der Ermenrich Ping SM75 erscheint mit seinen vielen Merkmalen ähnlicher Werkzeuge. Durch die Durchführung des POE -Tests können Sie die Art der Stromversorgung gemäß IEEE 802.3AF/AT bestimmen. NCV (gefährliche Spannungserkennung) und Portblitzfunktion und können auch mit 5E/6/6A STP/UTP -Netzkabeln verwendet werden. Es kann auch die Spannung (DC -Spannung und Wechselstrom), Strom (DC und Wechselstrom), Widerstand, Frequenz und Kapazität messen, sodass es einen digitalen Multimeter ersetzen kann. Die Messergebnisse werden auf dem 320x240 Pixel -Farb -TFT -Bildschirm angezeigt.

Inventarinhalt: Sender, Kopfhöreranschluss der Empfängereinheit (zum Anschließen des geschlossenen Headsets), RJ45 -Anschluss und Messung der Elektroden mit dem Multimeter. Der Sender ist integriert, aufgeladen, 3,7 V-Akku (der Fülladapter muss separat gekauft werden) und der Empfänger arbeitet mit einer 9-V-Batterie.

Hauptmerkmale:

-Measure -Kabellänge von bis zu 200 m mit einem Fehler bis zu 3 m
- Kabelverfolgungsbereich: 0-1000 m
- NCV, Port Flash, POE -Test, Polaritätssprachfunktionen
- Multimeter: Spannungsmessung, Strommessung, Widerstandsmessung, Kapazitätsmessung, Frequenzmessung
- Sie können schnell den Abstand zwischen Schaltungsausbrüchen, Kurzstrecken oder Kreuzungspaaren bestimmen
- Eine helle, farbenfrohe TFT -Anzeige, um die Ergebnisse des Netzwerktests anzuzeigen

Inhalt setzen:

- Sender
- Empfänger
- Ohrhörer
- Sonde 2 PCs
-C-Typ USB-Kabel
- Trägertasche
- Benutzerhandbuch und Garantie des Benutzers

Spezifikationen

- Liefergewicht 0,63 kg
- Sender
- Ports Typ-C (Typ C), RJ45 (Kabelerstellung/Suche), RJ45 (Länge/Flash/POE), 5A, COM, Basis-Multimetermessungen
- Normale Kabeltypen gewöhnliche Drähte, STP/UTP 5/5E/6/6A -Netzwerkkabel
- Testbare Kabel Typen STP/UTP (CAT5E, CAT6, CAT6A) Netzwerkkabel
- Maximale Länge des getesteten Kabels, M 600 (Analog), 1000 (digital)
- Kabellängenmessung ✓
- Kabeltest + (Schaltungsausbruch, Kurzschluss, gekreuzte Paare)
- Port Flash -Funktion ✓
-Port Flash-Funktion +, (Voll Duplex/Halbduplex, Auto-Nego (Auto-Nego)/Nicht-automatische Versöhnung (Nicht-Auto-Nego), 10/100/1000 mbit/s)
- Kabelverfolgung ✓
- POE -Test ✓
- Erkennung der Spannungspolarität ✓
- Messung der Kabellänge
- Einheiten -Meter/Hof, Bein
- Messbereich, M 5 - 200
- Fehler 3 m
- POE -Test
- Art der Stromquellenausrüstung Typ Standard (IEEE 802.3AT/AF)
- Midspan/Endspan (mittelschwere/Endentfernung) Identifizierung ✓
- Betriebsspannungsbereich (DC), v 5 - 60
- Digitales Multimeter
- Auswählen der Messgrenze automatisch
- Basisfunktionsspannungsmessung, Strommessung, Resistenzmessung, Kapazitätsmessung, Frequenzmessung
- DC -Spannungsmessbereich 600 mV 610 V ± (0,5 % + 3)
- Wechselspannungsmessbereich 600 mV 610 V ± (0,5 % + 3)
- Gleichstrommessbereich 1 mA 3 a ± (0,8% + 3)
- Wechselstrommessbereich 1 mA 3 a ± (0,8 % + 3)
- Widerstandsmessbereich 600 Ω 60 MΩ ± (1,0% + 5)
- Kapazitätsmessbereich 60 NF 6 mf ± (2,5% + 60), 6 mf 30 mf ± (5,0% + 10)
- Frequenzmessbereich 0-6 MHz
- Hauptmerkmale
- Maximaler Betriebsstrom, heute 200
- Schutzspannung: 60 V
- Bildschirm TFT
- Anzeigedurchmesser, Zoll 2.4
- Anzeigeauflösung, PX 320x240
- Hintergrundbeleuchtung ✓ Anzeigen
- Eingebaute Stromversorgung, 3,7 V aufgeladener Lithiumbatterie, 1500 mA
- Akkulaufzeit (Stunde) 10
- Lichtern fallen lassen ✓
- automatisches Abschalten ✓
-Operierender Temperaturbereich, ° C -10 ...+60
- Betriebsfeuchtigkeitsbereich, % 20… 70
- Empfänger / Bezirkseinheit
- Ports RJ45, Kopfhörer
- Berührungslose Spannungsempfindung (NCV -Wahrnehmung) ✓
- Taschenlampe ✓
- Maximaler Betriebsstrom heute heute
