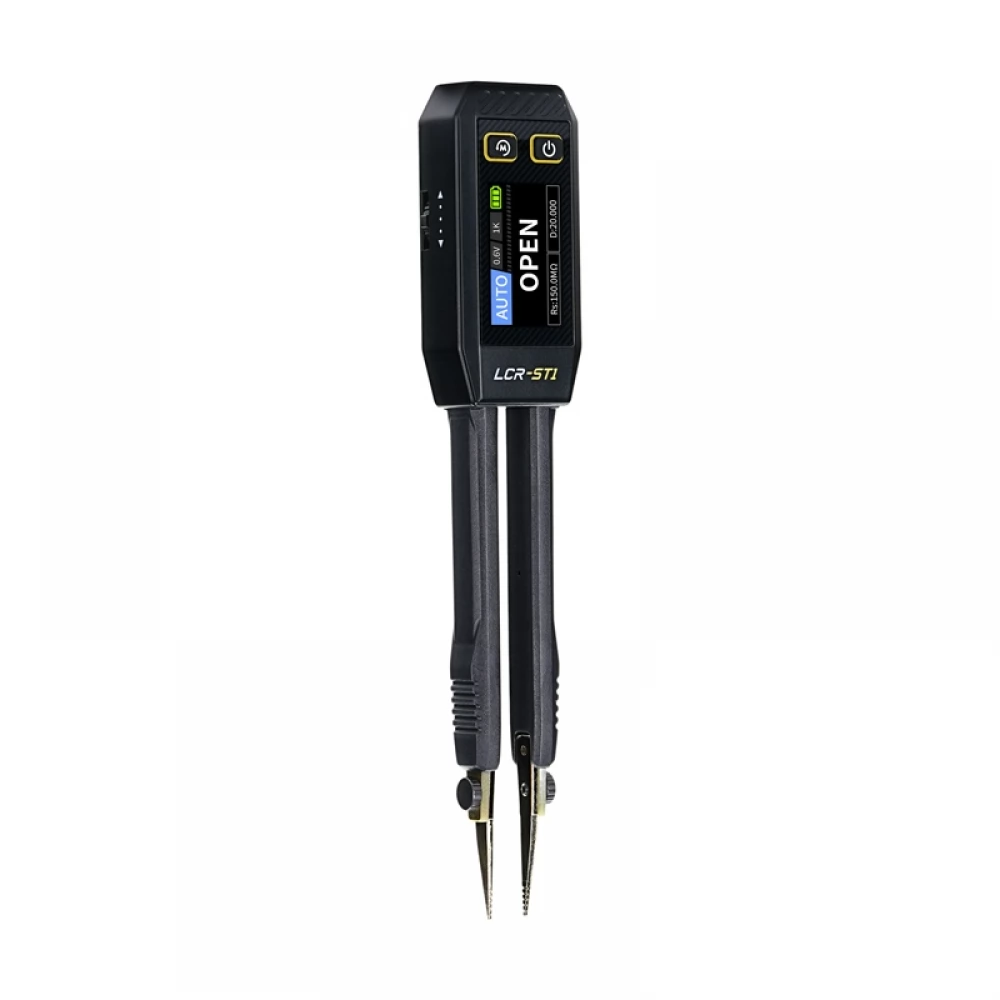

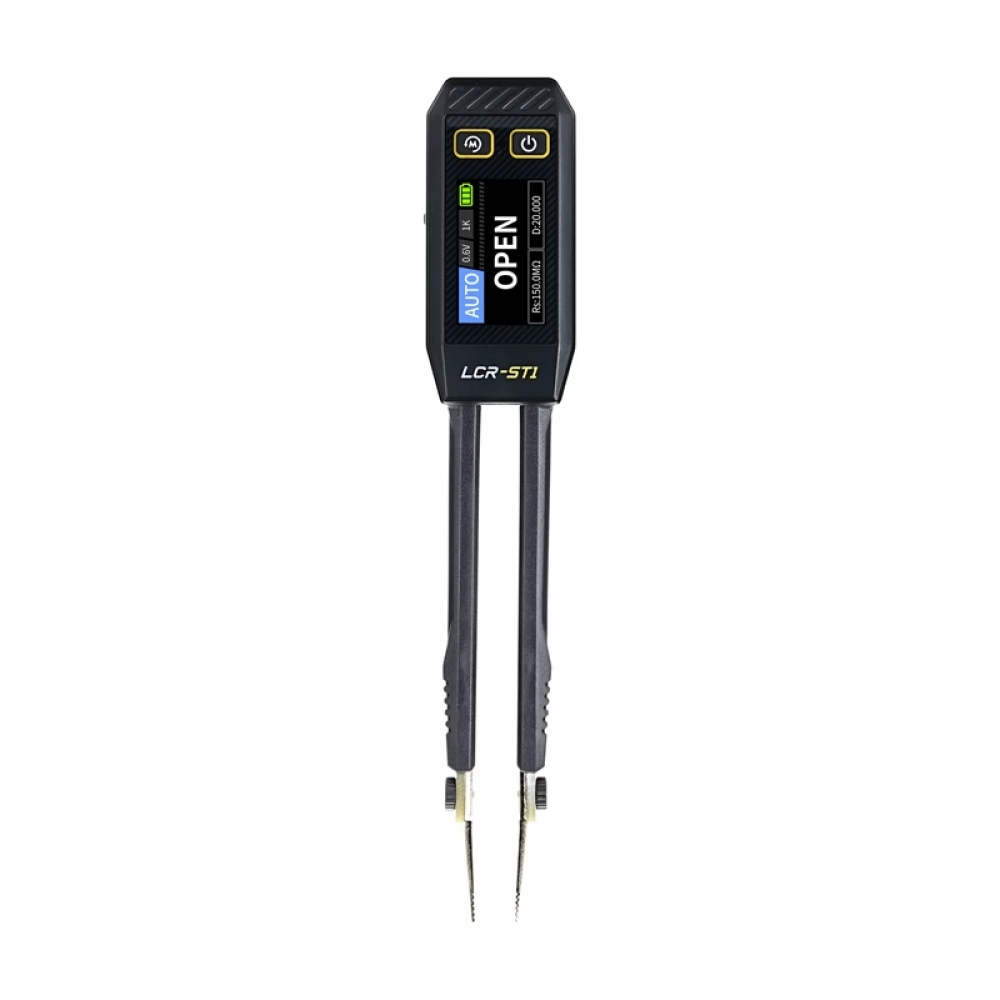

Das FNIRSI LCR-ST1 ist ein multifunktionales Zangenmessgerät zum Testen oberflächenmontierter elektronischer Komponenten. Es unterstützt Widerstand, Kapazität, Induktivität, ESR, Diodentests und Stromkreisdurchgangsmessungen. Das Gerät bietet 3 Prüffrequenzen (100 Hz, 1 kHz, 10 kHz), 0,3 V und 0,6 V rms Prüfpegel sowie die Anzeige zusätzlicher Parameter wie Q, D, Z und
Das Gerät erkennt automatisch den Typ der geprüften Komponente und zeigt sowohl die Haupt- als auch die Zusatzparameter an. Diese Lösung erleichtert das Arbeiten mit mehreren Komponenten und macht eine manuelle Modusumschaltung überflüssig. Das Messgerät unterstützt Englisch und Chinesisch.
Das Messgerät FNIRSI LCR-ST1 misst nicht nur Grundwerte (R, L, C), sondern auch Verlustfaktor (D), Impedanz (Z), Qualitätsfaktor (Q), Reaktanz (X) und äquivalenten Serienwiderstand (ESR). Diese Funktionalität ermöglicht eine umfassende Diagnose von Komponenten. Die Messbereiche umfassen Kapazität von 1 pF bis 22 mF, Induktivität von 1 µH bis 10 H und Widerstand von 10 mΩ bis 10 MΩ.
Das 1,14" große HD-Display zeigt Daten gut lesbar an. Intuitive Menüs, mit Silikon überzogene Tasten und ein seitliches Einstellrad verbessern die Handhabung. Darüber hinaus ermöglicht die Datenspeicherfunktion den Export von Messungen in eine Excel-Datei über USB. Das Display zeigt 2 Messparameter gleichzeitig an, was die Analyse beschleunigt. Die vergoldeten Spitzen der Pinzette sind austauschbar – im Set enthalten sind eine klassische gerade Spitze und ein gebogener „Haken“-Typ. Dadurch ist das Gerät für viele Anwendungen geeignet – u. a An schwer zugänglichen Stellen können Sie das Messgerät vorübergehend an Metalloberflächen befestigen.
Der wiederaufladbare Lithium-Ionen-Akku mit 250 mAh sorgt für eine lange Betriebszeit, der Ladevorgang erfolgt über einen USB-C-Anschluss. Die Auto-Off-Funktion spart Strom, wenn keine Aktivität stattfindet. Das Ganze wiegt nur 41 Gramm, wodurch das Gerät angenehm zu tragen ist.

- Modell LCR-ST1
- Display Farbbildschirm 1,14"
- Ladeschnittstelle USB Typ-C, 5V/1A
- Stromversorgung: 250 mAh wiederaufladbarer Lithium-Akku
- Abmessungen 28 × 19 × 150 mm
- Gewicht 41 g
- Kapazitätsmessbereich 1 mF 22 mF (100 Hz, 1 kHz ±5 %)
- 1 µF 1 mF (100 Hz, 1 kHz, 10 kHz ±2 %)
- 1 nF 1 µF (100 Hz ±2 %, 1 kHz und 10 kHz ±0,5 %)
- 1 pF 1 nF (1 kHz und 10 kHz ±2 %)
- Induktivitätsmessbereich 1 H 10 H (100 Hz, 1 kHz ±5 %)
- 1 mH 1 H (alle Frequenzen ±2 %)
- 10 µH 1 mH (100 Hz ±2 %, 1 kHz und 10 kHz ±0,5 %)
- 1 µH 10 µH (10 kHz ±2 %)
- Widerstandsmessbereich 1 MΩ 10 MΩ (100 Hz, 1 kHz ±5 %)
- 1 kΩ 1 MΩ (100 Hz, 10 kHz ±1 %, 1 kHz ±0,5 %)
- 1 Ω 1 kΩ (alle Frequenzen ±0,5-1%)
- 10 mΩ 1 Ω (alle Frequenzen ±2 %)
- Diodentest. Betriebsspannung: 0,7 V
